GPS连接器,车载连接器,显示屏连接器,(图)
| 价 格： | 面议 | |
| 品牌： | 国产 | |
| 型号： | FPC连接器0.5/1.0/1.25mm，全国FPC连接器生产厂商,质量稳定.从4P到FPC60PIN，45 | |
| 应用范围： | PCB | |
| 种类： | 发光二极管 | |
| 接口类型： | ZIF | |
| 支持卡数： | 单卡 | |
| 读卡类型： | mini SD | |
| 形状： | 条形 | |
| 制作工艺： | 熔接 | |
| 特性： | 防潮 | |
| 接触件材质： | 磷铜 | |
| 绝缘体材质： | LCP | |
| 芯数： | 4-60 | |
| 针数： | 4-60 | |
| 线长： | 40-400（mm） |
dzsc/18/8930/18893094.jpg
dzsc/18/8930/18893094.jpg
dzsc/18/8930/18893094.jpg
dzsc/18/8930/18893094.jpg
dzsc/18/8930/18893094.jpg
dzsc/18/8930/18893094.jpg
dzsc/18/8930/18893094.jpg
dzsc/18/8930/18893094.jpg
dzsc/18/8930/18893094.jpg
dzsc/18/8930/18893094.jpg
插头相机插头数码相机插头数码插头数码相机配件插头
FPC连接器FPC插座FPC连接座FPC插座连接器
FFC连接器FFC插座FFC插座连接器FFC插头座
产 品 规 格 书
PRODUCT SPECIFICATION
【1】适用范围SCOPE
本规格书适用于：0.5间距柔性扁平电缆连接器（有锁式）
This specification covers the 0.5mm Pitch FPC/FFC Connectors（series Locking）
【2】产品名称及型号PRODUCT NAME AND PART NUMBER
产品名称Product Name 产品型号Part Number
FFC/FPC扁平电缆连接器
【3】定格RATINGS
项目 Item 规 格 Requirement
容许电压
Rated Voltage(MAX) 50V [AC/DC(有效值Virtual value)50Hz]
容许电流
Rated Current(MAX) 0.4A
使用温度范围
Ambient temperature Range -25℃～ 85℃
【4】性能PERFORMANCE
4.1电气性能Electrical Performance
项目Item 条 件 Test Condition 规格Requirement
4.1.1 接触电阻
Contact Resistance 适合FPC/FFC嵌合；开放电压20mV以下；短路电流10mA的状态下测定。
Mate applicable FPC/FFC and measure by dry circuit，20mV MAX，10mA. ≤20 mΩMAX
4.1.2
绝缘电阻
Insulation Resistance 适合FPC/FFC嵌合；相邻端子间或端子与地面间加DC 500V下测定。
Mate applicable FPC/FFC and apply 500V DC between adjacent terminal or ground. 500MΩMIN
4.1.3
耐电压
Dielectric 适合FPC/FFC嵌合；相邻端子间或端子与地面间加AC 200V（有效值）历时1分钟下测定。
Mate applicable FPC/FFC and apply 200V AC（virtual value）for 1minute between adjacent terminal or ground. 无击穿现象
No Breakdown
4.2机械性能Mechanical Performance
项目Item 条 件 Test Condition 规格Requirement
4.2.1 锁紧力及拔出力
Locking and Withdrawal Force适合0.3mm厚的FFC；用每分钟25±3mm的速度；平行地插入、锁紧、拔出。
Insert and extract applicable FFC at the speed rate of 25±3mm/minute. 锁紧力Locking
1.96*n (N) MAX
No Damage瞬断
No Damage
Contact Resistance 60 mΩMAX
4.3.10
耐亚硫酸
SO2 Gas 适合FPC/FFC嵌合；40±2℃、50±5ppm的亚硫酸中放置24小时
24 hours exposure to 50±5ppm. SO2 gas at 40±2℃. 接触抵抗
Contact Resistance 60 mΩMAX
4.3.11
耐氨性
NH3 Gas 适合FPC/FFC嵌合；浓度为28%的氨水容器中；放置40分钟。
40 minutes exposure to NH3 gas evaporating from 28% Ammonia solution 外观
Appearance 无损坏
No Damage 接触抵抗
Contact Resistance 60 mΩMAX
4.3.12
可焊性
Solder ability 端子前端基准面0.2mm处浸入235±5℃的锡槽中；历时2±0.5 sec。
Soldering Time：2±0.5 sec.
Soldering Temperature：235±5℃
0.2 mmfrom terminal tip 沾敷性
Solder Wetting 沾敷面积95%以上
4.3.13
耐焊接热
Resistance to
Soldering heat 端子前端基准面0.2mm处浸入260±5℃的锡槽中；历时5±0.5 sec。
Soldering Time：5±0.5 sec.
Soldering Temperature：260±5℃
0.2 mmfrom terminal tip 外观
Appearance 无损坏、变形
No Damage
Reference Standard
：参考单位Reference Unit

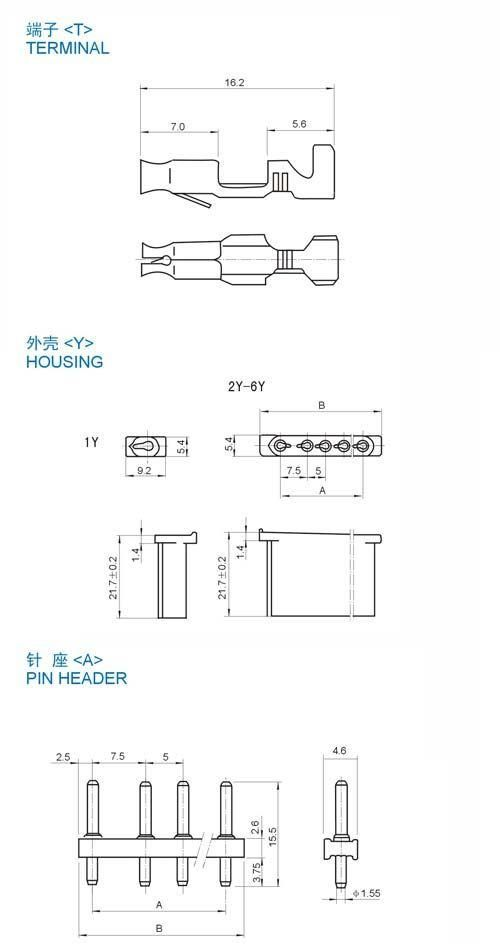

【5】外观形状、寸法及材质PRODUCT SHAPE,DIMENSIONS AND MATERIALS
图面参照Refer to the drawing.
名称 NAME 材质 MATERIALS
主体Main body LCP(本色) UL 94V-0
锁扣Housing Lock LCP(黑色) UL 94V-0
端子Sit uip磷青铜 Phosphor Bronze
焊片Contact 磷青铜 Phosphor Bronze
备注Remark 金属表面镀锡
"
