【可控硅触发板】JKH-A1单相可控硅移相触发板
| 价 格： | 面议 | |
| 品牌/商标： | 安东 | |
| 型号/规格： | JKH-A1 | |
| 控制方式： | 单向 | |
| 极数： | 二极 | |
| 封装材料： | 金属封装 | |
| 封装外形： | 平板形 | |
| 关断速度： | 高频(快速) | |
| 散热功能： | 不带散热片 | |
| 频率特性： | 变频 | |
| 功率特性： | 中功率 | |
| 额定正向平均电流： | 10（A） | |
| 控制极触发电流： | 220（mA） |
JKH-A1单相移相触发控制板使用说明书
本控制板由德国西门子公司生产的集成触发电路、运算放大器、脉冲变压器等单元组成。用户使用时，可接入普通晶闸管或双向晶闸管，主要用于单相纯阻性负载、单相感性负载或变压器原边控制，也可用于单相或两相全桥半控整流，具有触发可靠，工作稳定，使用灵活的优点。
一、 性能特点
1、 触发脉冲宽度时≥90度，移相范围≥177度，特别适应感性负载。
2、 正负半周脉冲不均衡度≤1度，触发功率大，可触发KP1500A的晶闸管。
3、 软起动功能：开机时，输出电压逐渐达到设定值（到达输出值约20S），避免大电流冲击。（软起动时间可根据用户需要定制）
4、 封锁功能：控制板带有事件或故障封锁，如开炉门时，可以封锁脉冲，使主回路的可控硅完全处于关断状态,解除封锁时，也具备软起动功能。
5、 配有手动电位器（1K-10K）调节和与仪表输出信号相连的自动调节工作方式，自动化仪表输出信号可为标准电流信号（0-10mA或4-20mA），也可为标准电压信号（0-5V或1-5V），只需根据板上的指示，进行相应的跳线即可实现不同输入信号的切换。如仪表输出其他信号，定货时请说明。
6、 外形尺寸：100mm（长）×83mm（宽）×50mm（高）
二、 使用说明
1、 控制板的电源取自负载电源，并与负载电源同时接通和关断（不可先关断控制板的电源），连线时请注意负载电压等级。若可控硅所控制的负载使用变压器次级电压，且电压等级与控制板不同，则控制板电源直接取自变压器初级电压。
2、 调试时，可先在外接负载处串接两根1KW的电炉丝(200W左右的灯泡也可以)做为假负载（负载电压为220VAC时用1根）。
3、 输入的调整：将输入信号调至值，观察负载两端电压（用万用表），调整板上的电位器Max(逆时针则输出变大)，使负载电压接近电源电压（一般是小于电源电压1V至3V）。（电位器Max也可作为输出限幅使用）
4、 最小输入的调整（需在调整好输入后才可进行）：将输入信号调至最小值，观察负载两端电压（用万用表），调整板上的电位器Min(顺时针则输出变大)，使负载电压刚好为OV。（为了保证在最小输入时能可靠的关断，一般在调整时使输入略大于实际最小值，如仪表输出为5%。）

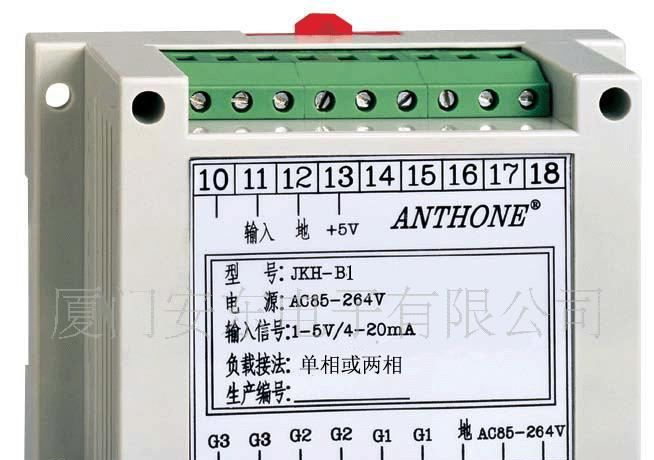

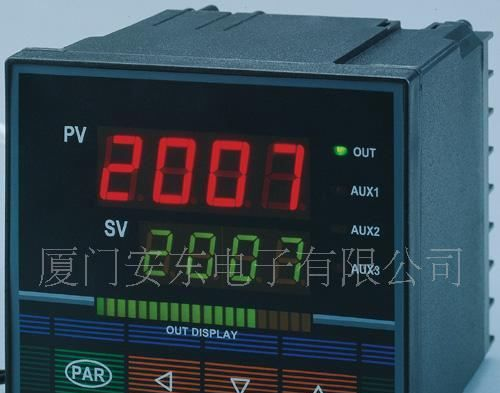

5、 1 JKB-B1移项触发模块是在JKH-A1基础上，取消了外接的220V/9V电源变压器，直接采用220VAC供电，安装更简便。具有多种控制输入规格，输入输出光电隔离，宽脉冲触发稳定可靠。没有同步变压器，既可以与各种自动化仪表配套使用，也可以外接电位器手动控制，对仪表无干扰，广泛应用于负载要求连续平滑调节，控制精度要求较高或不允许大电流冲击的控制系统。JKH-B1移项触发模块采用环氧树脂封装，对安装位置无要求、能适合恶劣环境。输入规格：1-5V (4-20mA)、10K电位器（手动调节时）移相范围：0-180触发容量：≤800A电源电压：85-264 VAC 可控硅移相触发系列:JKH-A1单相可控硅移相触发板JKH-A3三相可控硅移相触发板JKH-B1单相可控硅移相触发模块JKH-B3三相可控硅移相触发模块（三相三线制接法）JKH-B3三相可控硅移相触发模块（三相四线制接法）JKH-C1单相可控硅移相触发器/调压器JKH-C3三相可控硅移相触发器/调压器JKH-C4三相可控硅移相触发器/调压器（三相四线制接法）JKH-D1智能单相可控硅移相触发器JKH-D3智能三相可控硅移相触发器（三相三线制接法）JKH-D4智能三相可控硅移相触发器（三相四线制接法） 安东JKH-D3智能三相可控硅移相触发器一?产品简介 JKH-D3智能三相可控硅移相触发器/调压器采用先进的微机处理器技术?基于LU-906智能调节仪,内置多种输入规格?双数码管 光柱显示,按键操作?适用于恒压或恒流充电?电镀?电解?直流电机调速等?接线简便,无需考虑相序问题?可靠的过流保护使得主回路可控硅损坏不会导致控制器损坏,甚至在触发线接错的情况下,短时间内也不会损坏控制器? JKH-D3智能三相可控硅移相触发器/调压器为盘面安装式,手动自动无扰切换,光柱动态指示输出大小,操作使用方便?办出范围可任意设定,以适用于硅碳棒钼棒等加热元件,具有软件包起动功能,软起动的时间可任意设定,可带上?下限报警输出,可带RS232/RS485通讯? JKH-D3适用于三相三线制的星形或三角形接法,也适用于三相或单相半控整流.二?主要技术指标 ●输入规格: 0-10mA?4-20mA?1-5V或0-5V ●输出规格: 三相三线触发/三相四线触发 ●移相范围: 0-180 ●触发容量: ≤800A的双向或两个单向反并联的可控硅 ●电源电压: 85-264VAC三?外形及安装尺寸 A:外形尺寸96×96×115mm(高×宽×深) B:开口尺寸92×92mm(高×宽)说明: 1.如变送器输出...
