供应波纹管减压阀Y44H

价 格: 面议
型号/规格:Y44H
品牌/商标:左武

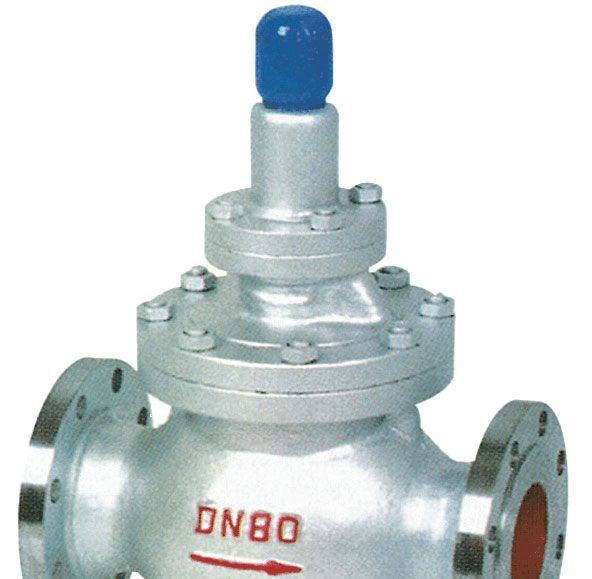

波纹管减压阀Y44H 波纹管减压阀Y44T Y44H波纹管减压阀

型号:Y44H

公称通径:DN20-100mm

压力等级:PN1.0MPa 1.6mpa

材质:碳钢、不锈钢

结构形式:波纹管式

波纹管减压阀用途说明:

波纹管减压阀用于温度在200℃以下的蒸汽、空气、水无腐蚀性介质的管路上,使通过阀体的介质压力保持恒定,以适应工作需要。阀前进口压力P11.0-0.1MPa,减压阀后出口压力P20.4-0.05MPa,阀前与阀后的压力差不大于0.6MPa,也不应小于0.05MPa。

波纹管减压阀使用原理和结构说明

1,阀前进口介质压力从阀瓣和阀体密封圈开启间隙进入体腔使介质压力流满波纹管的组合箱,波纹管和弹簧因受介质压力的挤压而压缩,阀瓣随着阀杆位移,阀瓣产生对阀体密封圈的关闭,将阀前介质截止,不作阀后介质压力的补充。当阀后的介质压力降低,波纹管因受调节弹簧的径项力,使波纹管叠纹变形,阀杆将阀瓣顶开。使介质通过阀体密封圈补充阀后压力的降低。

2,波纹管减压阀是由阀体、阀盖、阀瓣、阀体密封圈、阀杆、波纹管、调节弹簧等零件组成,体腔进口组装有阀瓣、阀体密封圈和辅弹簧,辅弹簧是保持阀瓣和阀体密封圈自动的密封,出口体腔组装弹性密封元件(波纹管)即保证阀后介质压力的泄漏和克服压力不均匀度的补偿。螺钉是调整弹簧负荷压力减压阀工作性能。

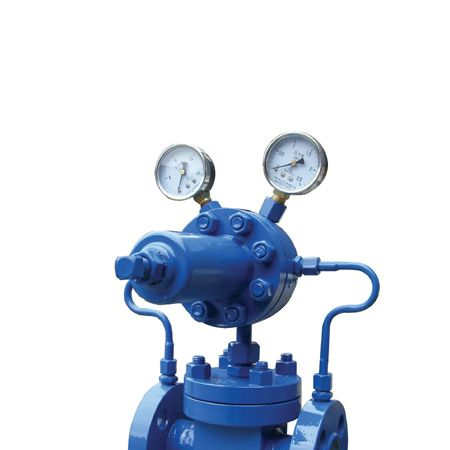

弹簧薄膜式减压阀Y416X 减压阀Y416X 弹簧薄膜式减压阀

结构特点和用处

Y416XY410X)型弹簧薄膜式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。

弹簧薄膜式减压阀Y416X在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。

减压阀Y416X调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。本厂拥有全球最的生产设备和技术工程师,有能力按照各国标准以及各种行业标准生产制造优质阀门。

产品名称: 弹簧薄膜式减压阀

产品型号: Y416X

产品口径: DN50-400

产品压力: 1.6-10.0Mpa

产品材质: 铸钢、不锈钢、合金钢等

产品简介: 制造标准:中国GB、机械部JB、化工标准HG、美标APIANSI、德标DIN、日本JISJPI、英标BS生产。

阀体材质:铜、铸铁、铸钢、碳钢、WCBWC6WC920#25#、锻钢、A105F11F22、不锈钢、304304L316316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。工作温度:-196-650℃。

连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式:手动、气动、液动、电动。
