场效应管SE8205 双N沟道 TSSOP-8封装
| 价 格： | 500.00 | |
| 品牌/商标： | SINO-IC | |
| 型号/规格： | SE8205 | |
| 种类： | 绝缘栅(MOSFET) | |
| 沟道类型： | N沟道 | |
| 导电方式： | 增强型 | |
| 用途： | CC/恒流 | |
| 封装外形： | SP/特殊外形 | |
| 材料： | N-FET硅N沟道 | |
| 低频噪声系数： | 1 | |
| 极间电容： | 1 | |
| 漏极电流： | 6000 |
SHANGHAI June 2006 MICROELECTRONICSCO., LTD. SE8205 N-Channel Enhancement Mode Field Effect Transistor
| |||||||||||||
Features● VDS= 20V,ID= 6A RDS(ON)< 37.5mΩ @ VGS=2.5V RDS(ON)< 27.5mΩ @ VGS=4.5V ●High Power and current handing capability ●Lead free product is acquired ●Surface Mount Package | External Dimensions: (Unit:mm)
| ||||||||||||
Applications ●Battery protection ●Load switch ●Power management | |||||||||||||
Construction ●Silicon epitaxial planer
| |||||||||||||
Absolute maximum ratings (Ta=25℃) | |||||||||||||
Parameter | Symbol | Limits | Unit | ||||||||||
Drain-Source Voltage | VDS | 20 | V | ||||||||||
Gate-Source Voltage | VGS | ±10 | V | ||||||||||
Drain Current-Continuous@ Current-Pulsed (Note 1) | ID | 6 | A | ||||||||||
IDM | 25 | A | |||||||||||
Maximum Power Dissipation | PD | 1.5 | W | ||||||||||
Operating Junction and Storage Temperature Range | TJ,TSTG | -55 To 150 | ℃ | ||||||||||
THERMAL CHARACTERISTICS | |||||||||||||
Thermal Resistance,Junction-to-Ambient (Note 2) | RθJA | 83 | ℃/W | ||||||||||
Electrical characteristics (Ta=25℃) | |||||||||||||
Parameter | Symbol | Conditions | Min. | Typ. | Max. | Unit | |||||||
OFF CHARACTERISTICS |
|
|
|
|
|
| |||||||
Drain-Source Breakdown Voltage | BVDSS | VGS=0V ID=250μA | 20 |
|
| V | |||||||
Zero Gate Voltage Drain Current | IDSS | VDS=20V,VGS=0V |
|
| 0.8 | μA | |||||||
Gate-Body Leakage Current | IGSS | VGS=±10V,VDS=0V |
|
| ±80 | nA | |||||||
更多型号欢迎访问www.sino-ic.cn,应用方案可参考www.sino-ic.com.
或来电咨询:021-33932402-8040
主要类目:1、TVS/ESD保护器件2、场效应管 3、稳压管、4、肖特基二极管 5、AC-DC IC 6、霍尔IC 7、LED开路保护器件 8、二三极管
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 袁丽玲
- 电话：021-33932402
- 传真：021-33932402
- 手机：
- QQ ：
供应LED开路保护器件(图)SEDA
信息内容：上海光宇睿芯微电子有限公司(SINO-IC)提供产品如下：（电话：021-33932402）公司特色:上海光宇睿芯微电子有限公司(SINO-IC)是自主研发设计生产公司，在保证产品品质的同时，价格也是的。 SEDA是一款专用于LED电路的开路保护器件，使得当某一个LED灯损坏或开路时并不影响其他LED的正常工作；并同时具有防过压保护性能，使得LED免受瞬时雷击而损坏。 SEDA具有开关时间短、反应迅速等特点，大大提高了LED电路工作的稳定性。产品特征??双向保护??击穿电压:6V??漏电流低: IR=10uA max.??短路电流: IH=20mA max产品特征??双向保护??击穿电压:6V??漏电流低: IR=10uA max.??短路电流: IH=20mA max "

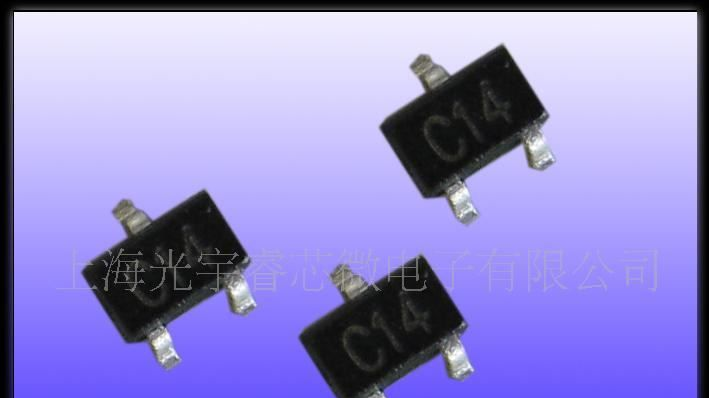

供应双路ESD保护器件 SESOT04C（SINO-IC）(图)
