供应 麦克传感器 MPM482型 LCD数字显示压力变送器 LCD数字显示
| 价 格： | 面议 | |
| 型号/规格： | MPM482型 | |
| 品牌/商标： | 麦克 |
麦克传感器代理MPM280,MPM281,MPM282,MPM283,MDM290,MPM380,MPM316W,MDM390,MPM388
麦克传感器代理MPM416WRK,MPM426WJ,MPM426W/416W,MPM436W,MPM416WK,MPM480,MPM430
麦克传感器代理MPM4530,MTM,MPM482,MPM483,MPM4730,MPM4760,MPM4700,MPM484A/MDM484A
麦克传感器代理MPM462,MPM486,MPM484ZL/MDM484ZL,MPM484/MDM484,MPM460,MPM460W,MDM460
麦克传感器代理MDM492,MDM490,MDM460,MDM484,MDM484ZL,MDM484A,MDM3051,MDM4951,MPM580
麦克传感器代理MPM582,MFM500,MPM583,MSB9438,MSB9418,MSB9458,MDM4951LT,MDM4951DPU,MDM4951GPU
麦克传感器代理MDM4951DP,MDM4951DR,MDM4951HP,MDM4951DP,MDM4951HP,MDM4951GP,MDM4951AP
产品采用经过计算机自动测试并用激光调阻工艺进行了宽温度范围的零点和灵敏度补偿的带不锈钢隔离膜片的OEM压阻式传感器作为信号测量元件，传感器信号经过信号处理电路后转换为标准信号输出，产品经过了长期老化及稳定性考核等工艺严格筛选，性能稳定可靠。该产品为两线制4～20mADC现场数字显示型压力变送器，应用于工作环境比较恶劣、同时要求能现场显示被测压力的场合，适用于石油、化工、冶金、电力等工业过程的压力测量。
dzsc/18/8716/18871656.jpg产品特点
• dzsc/18/8716/18871656.gif位LCD现场显示，同时输出4～20mADC信号；
•零点可迁移，量程可调节；
•具有反向极性保护，瞬间过电流过电压和抗干扰保护措施；
•与介质接触部分为不锈钢，接口形式多样；
•电子壳体为铝合金材料，外壳防护等级为IP65；
•防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，取得了防爆合格证书；
•船用型产品符合CCS《钢质海船入级规范》(2006)的要求，获得了船用型式认可证书。
量程编码及测量范围
|
量程编码 |
0A |
02 |
03 |
07 |
08 |
09 |
10 |
12 |
13 |
14 |
15 |
17 |
18 |
19 |
20 |
|
单位 |
kPa |
MPa |
|||||||||||||
|
测量范围 |
0-10 |
0-20 |
0-30 |
0-60 |
0-100 |
0-200 |
0-0.3 |
0-0.6 |
0-1.0 |
0-2.0 |
0-3.0 |
0-6.0 |
0-10.0 |
0-20.0 |
0-30.0 |
|
上限值 |
35 |
70 |
100 |
200 |
350 |
700 |
1.0 |
2.0 |
3.5 |
7.0 |
10.0 |
20.0 |
35.0 |
70.0 |
100.0 |
|
过范围 |
100 |
100 |
150 |
300 |
500 |
1000 |
1.5 |
3.0 |
5.0 |
10.0 |
15.0 |
30.0 |
50.0 |
100.0 |
110.0 |
技术参数
|
供电电源 |
20～40VDC |
||||
|
输出信号 |
4～20mADC(两线制) |
||||
|
基本误差 |
|
最小值 |
典型值 |
值 |
单位 |
|
非线性 |
0A～03编码 |
|
0.25 |
0.5 |
量程的±% |
|
07～20编码 |
0.1 |
0.25 |
0.5 |
量程的±% |
|
|
迟滞 |
0A～03编码 |
|
0.15 |
0.25 |
量程的±% |
|
07～20编码 |
0.05 |
0.1 |
0.15 |
量程的±% |
|
|
重复性 |
0A～03编码 |
|
0.25 |
0.5 |
量程的±% |
|
07～20编码 |
0.05 |
0.15 |
0.25 |
量程的±% |
|
|
温度影响 |
0A～03编码 |
0.5 |
1 |
2 |
量程的±%，参比25℃ |
|
07～20编码 |
0.3 |
0.5 |
1 |
量程的±%，参比25℃ |
|
|
过范围 |
0A～03编码 |
0.5 |
量程的±% |
||
|
07～20编码 |
0.3 |
量程的±% |
|||
|
电源影响 |
0.1 |
量程的±%20～40VDC |
|||
|
负载影响 |
0.1 |
量程的±% |
|||
|
稳定性 |
0.3 |
量程的±%/年 |
|||
结构材料
传感器壳体：不锈钢1Cr18Ni9Ti 电子壳体：铝合金
传感器膜片：不锈钢316L(标准型) 传感器密封橡胶圈：氟橡胶
环境条件
|
|
单位 |
参比条件 |
额定条件 |
运输条件 |
贮存条件 |
|
环境温度 |
℃ |
25±2 |
-10～60 |
-40～100 |
-40～120 |
|
介质温度 |
℃ |
25±2 |
-30～80 |
|
|
|
相对湿度 |
% |
60～70 |
0～100 |
0～100 |
≤85 |
|
大气压力 |
kPa |
86～106 |
|
|
|
|
振动频率 |
Hz |
|
1～300 |
|
|
|
加 速 度 |
×9.81ms-2 |
≤0.1 |
≤3 |
|
|
|
振幅 |
mm |
|
≤0.13 |
|
|
|
冲击 |
×9.81ms-2 |
|
|
10 |
|
负载特性 迁移特性 调校位置
dzsc/18/8716/18871656.gif
dzsc/18/8716/18871656.gif
外形结构
dzsc/18/8716/18871656.gif
电气连接
dzsc/18/8716/18871656.gif
本安防爆型产品的电气连接示意图：
dzsc/18/8716/18871656.gif
|
变送器防爆参数 |
安全栅输出防爆参数 |
|
Ui≤28VDC Ii≤93mADC Li≈0mH Ci≈0.042uF Pi≤0.65W |
Uo≤28VDC Io≤93mADC Po≤0.65W |
选型指南
|
MPM482 |
型LCD数字显示压力变送器 |
||||||
|
|
代号 |
测量范围 |
|||||
|
X[0～X] kPa或MPa |
0A[0～10…35]kPa |
13[0～1.0…3.5]MPa |
|||||
|
02[0～20…70]kPa |
14[0～2.0…7.0]MPa |
||||||
|
03[0～30…100]kPa |
15[0～3.0…10.0]MPa |
||||||
|
07[0～60…200]kPa |
17[0～6.0…20.0]MPa |
||||||
|
08[0～100…350]kPa |
18[0～10.0…35.0]MPa |
||||||
|
09[0～200…700]kPa |
19[0～20.0…70.0]MPa |
||||||
|
10[0～0.3…1.0]MPa |
20[0～30.0…100.0]MPa |
||||||
|
12[0～0.6…2.0]MPa |
|
||||||
|
|
代号 |
输出信号 |
|||||
|
E |
4～20mADC |
||||||
|
|
代号 |
结构材料 |
|||||
|
隔离膜片 |
接口 |
壳体 |
电子壳体 |
||||
|
22 |
不锈钢316L |
不锈钢 |
不锈钢 |
铝合金 |
|||
|
25 |
钽 |
不锈钢 |
不锈钢 |
铝合金 |
|||
|
35 |
钽 |
哈氏合金C |
不锈钢 |
铝合金 |
|||
|
|
代号 |
附加功能 |
|||||
|
P |
齐平膜片型 0～70kPa…35MPa，G1/2外螺纹压力接口 |
||||||
|
i |
本安防爆型ExiaⅡCT6 |
||||||
|
T |
船用产品 |
||||||
|
C1 |
M20×1.5外螺纹压力接口，端面密封 |
||||||
|
C3 |
G1/2外螺纹压力接口 |
||||||
|
C5 |
M20×1.5外螺纹压力接口，水线密封 |
||||||
|
A |
绝压型 |
||||||
|
S |
密封表压型 |
||||||
|
G |
表压型 |
||||||
|
|
|
||||||
|
MPM482 |
02[0～70]kPa |
E |
22 |
iC3G |
完整的型号规格 |
||
选型提示
1、为确保产品稳定工作，建议选择测量范围时要考虑现场实际压力值和可能迁移的范围，压力应在测量范围之内，同
时由本公司在出厂前完成迁移。
2、产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产 品及电源可靠
接地。
3、产品垂直安装于现场压力接口，显示屏水平正对观察者。
4、环境温度超过产品规定环境温度时，应采取现场防护措施，以防损坏液晶显示器。
5、需要零位压力为负压的变送器，请在订货中注明量程范围。
麦克传感器MDM492,MDM490,MDM460
麦克传感器代理MPM280,MPM281,MPM282,MPM283,MDM290,MPM380,MPM316W,MDM390,MPM388
麦克传感器代理MPM416WRK,MPM426WJ,MPM426W/416W,MPM436W,MPM416WK,MPM480,MPM430
麦克传感器代理MPM4530,MTM,MPM482,MPM483,MPM4730,MPM4760,MPM4700,MPM484A/MDM484A
麦克传感器代理MPM462,MPM486,MPM484ZL/MDM484ZL,MPM484/MDM484,MPM460,MPM460W,MDM460
麦克传感器代理MDM492,MDM490,MDM460,MDM484,MDM484ZL,MDM484A,MDM3051,MDM4951,MPM580
麦克传感器代理MPM582,MFM500,MPM583,MSB9438,MSB9418,MSB9458,MDM4951LT,MDM4951DPU,MDM4951GPU
麦克传感器代理MDM4951DP,MDM4951DR,MDM4951HP,MDM4951DP,MDM4951HP,MDM4951GP,MDM4951AP
麦克传感器MPM280,MPM281,MPM282
麦克传感器MPM283,MDM290,MPM380
麦克传感器MPM316W,MDM390,MPM388
麦克传感器MPM416WRK,MPM426WJ
麦克传感器MPM426W/416W,MPM436W
麦克传感器MPM416WK,MPM480,MPM430
麦克传感器MPM4530,MTM,MPM482,MPM483
麦克传感器MPM4730,MPM4760,MPM4700
麦克传感器MPM484A/MDM484A,,MPM484/MDM484
麦克传感器MPM462,MPM486,MPM484ZL/MDM484ZL
麦克传感器MPM460,MPM460W,MDM460
麦克传感器MDM492,MDM490,MDM460,
麦克传感器MSB9438,MSB9418,MSB9458
麦克传感器MDM4951LT,MDM4951DPU,MDM4951GPU
麦克传感器MDM4951DP,MDM4951DR,MDM4951HP
麦克传感器MDM4951DP,MDM4951HP
麦克传感器MDM4951GP,MDM4951AP
麦克传感器MDM492,MDM490,MDM460
麦克MPM4700液位变送器
麦克MPM416W投入式液位变送器
麦克MPM416WK型铠装插入式液位变送器
麦克MPM316W型压阻式液位传感器
麦克MPM426W型投入式液位变送器
麦克MPM460W多功能智能液位变送控制器
麦克MPM436W投入式液位变送器
麦克MPM489W液位变送器
麦克MPM380压力传感器
麦克MPM388压力传感器
麦克MPM388压力传感器
麦克MPM430压力变送器
麦克MPM480压力变送器
麦克MPM4730压力变送器
麦克MPM4760压力变送器
麦克MPM489压力变送器
麦克MPM482型LCD数字显示压力变送器
麦克MPM4120 压缩机专用压力传感器
麦克MPM483压力变送器
麦克MPM486型 HART?协议智能压力变送器
麦克MPM484压力变送控制器
麦克MPM460多功能智能压力变送控制器
麦克MPM484A/ZL型数字化压力变送控制器
麦克MPM380型压力传感器
麦克MPM388型压力传感器
麦克MPM430型压力变送器
麦克MPM480型压力变送器
麦克MPM4730型压力变送器
麦克MPM4760型压力变送器
麦克MPM489型压力变送器
麦克MPM482型LCD数字显示压力变送器
麦克MPM4120压缩机专用压力传感器
麦克MPM483型压力变送器
麦克MPM486型智能压力变送器
麦克MPM484型压力变送控制器
麦克MPM460型智能压力变送控制器
麦克MPM484A/ZL型数字化压力变送控制器
麦克MPM4530型压力变送器
麦克MPM4528高温压力测量
麦克MPM489B型压力变送器
麦克MDM3051GP型压力变送器
麦克MDM3051AP型压力变送器
麦克MDM3051GP/DP型远传压力差压变送器
麦克MDM4951GP型压力变送器
麦克MDM4951AP型压力变送器
麦克MPM380型压力传感器
麦克MPM388型压力传感器
麦克MPM430型压力变送器
麦克MPM480型压力变送器
麦克MPM4730型压力变送器
麦克MPM4760型压力变送器
麦克MPM489型压力变送器
麦克MPM482型LCD数字显示压力变送器
麦克MPM4120压缩机专用压力传感器
麦克MPM483型压力变送器
麦克MPM486型智能压力变送器
麦克MPM484型压力变送控制器
麦克MPM460型智能压力变送控制器
麦克MPM484A/ZL型数字化压力变送控制器
麦克MPM4530型压力变送器
麦克MPM4528高温压力测量
麦克MPM489B型压力变送器
麦克MDM3051GP型压力变送器
麦克MDM3051AP型压力变送器
麦克MDM3051GP/DP型远传压力差压变送器
麦克MDM4951GP型压力变送器
麦克MDM4951AP型压力变送器
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于真
- 电话：0371-55183995
- 传真：0371-86610196
- 手机：13303813693
- QQ ：
MPM388型 压阻式压力传感器 麦克 选型谱
信息内容：麦克传感器代理MPM280,MPM281,MPM282,MPM283,MDM290,MPM380,MPM316W,MDM390,MPM388 麦克传感器代理MPM416WRK,MPM426WJ,MPM426W/416W,MPM436W,MPM416WK,MPM480,MPM430 麦克传感器代理MPM4530,MTM,MPM482,MPM483,MPM4730,MPM4760,MPM4700,MPM484A/MDM484A 麦克传感器代理MPM462,MPM486,MPM484ZL/MDM484ZL,MPM484/MDM484,MPM460,MPM460W,MDM460 麦克传感器代理MDM492,MDM490,MDM460,MDM484,MDM484ZL,MDM484A,MDM3051,MDM4951,MPM580 麦克传感器代理MPM582,MFM500,MPM583,MSB9438,MSB9418,MSB9458,MDM4951LT,MDM4951DPU,MDM4951GPU 麦克传感器代理MDM4951DP,MDM4951DR,MDM4951HP,MDM4951DP,MDM4951HP,MDM4951GP,MDM4951AP MPM388型压阻式压力传感器是将硅压阻式敏感元件封装在不同的压力接口内构成，被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出电压信号的线性转换，经激光修调的厚膜电阻网络补偿了传感器的零点和温度性能，适用于压力校准仪器，汽车电子，航空航天，气压控制，工业测控等。其中压力接口符合HB4-3标准的该型传感器已广泛应用于航空工业领域。 dzsc/18/9345/18934546.jpg 产品特点 •激光调阻补偿零点和温度性能...

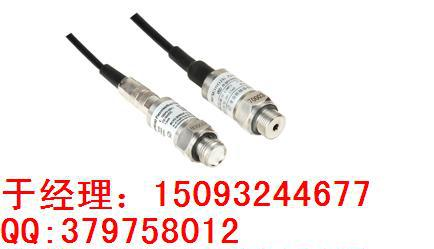

MPM380 压阻式压力传感器 选型谱
