普通晶闸管、可控硅Y50KPJ
| 价 格： | 面议 | |
| 功率特性： | 中功率 | |
| 关断速度： | 普通 | |
| 极数： | 二极 | |
| 额定正向平均电流： | 800（A） | |
| 散热功能： | 不带散热片 | |
| 频率特性： | 中频 | |
| 型号/规格： | Y50KPJ | |
| 封装外形： | 平板形 | |
| 反向重复峰值电压： | 4200（V） | |
| 品牌/商标： | 柳晶 | |
| 控制极触发电流： | 45（mA） | |
| 稳定工作电流： | 800（A） | |
| 控制方式： | 单向 | |
| 封装材料： | 金属封装 |
平板式元器件简述
一、命名规则：
dzsc/18/8711/18871130.jpg
二、特点：1、全扩散工艺 2、平板型陶瓷管壳封装 3、中心放大门极结构 4、双面冷却 5、大电流
三、典型应用：1、大功率变流器 2、交直流电机控制 3、交直流开关 4、相控整流 5、有源和无源逆变
三、说明：1、IGTVGTIH为25°C测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。
2、I2t=I2TSM×tw/2;tw=正弦半波电流底宽。在50Hz下，I2t=0.005I2TSM(A2s)
3、当使用在电流为60HZ情况下：
ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm
I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
4、VTO:门槛电压，rT斜率电阻
5、门极引线:白色或无色；阴极引线（需要时）:红色
产品展示>>平板式元器件>>普通晶闸管 |
特 点 | 典型应用 | 说明 |
1、全扩散工艺 | 1、大功率变流器 | 1、IGTVGTIH为25°C测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。 |
型号 | VDRM/VRRM | IT(AV)@Ths | ITSM | dv/dt | di/dt | IDRM/IRRM | IGT | VGT | IH | VTM/ITM | VTO | rT | Rth(j-hs) | Tjm | |
|
|
| 10 ms |
|
|
| 25 °C | 125 °C |
|
| |||||
| V | A | °C | KA | V/μs | A/μs | mA | mA | V | mA | V/A | V | mΩ | °C/W | °C |
Y38KPJ | 3100-4200 | 400 | 88 | 6.4 | 300 | 100 | 50 | 35-300 | 0.8-2.5 | 20-250 | 3.2/1000 | 1.18 | 1.49 | 0.035 | 125 |
Y50KPJ | 3100-4200 | 800 | 70 | 11.5 | 500 | 100 | 100 | 40-300 | 0.8-3.0 | 20-250 | 2.8/1500 | 1.24 | 0.77 | 0.024 | 125 |
Y65KPJ | 3100-4200 | 1250 | 70 | 16 | 500 | 200 | 120 | 40-300 | 0.8-3.0 | 20-300 | 2.8/3000 | 1.17 | 0.35 | 0.017 | 125 |
Y76KPJ | 3100-4200 | 1650 | 70 | 20 | 300 | 250 | 200 | 40-300 | 0.8-3.0 | 20-300 | 2.6/3000 | 1.15 | 0.32 | 0.011 | 125 |
Y89KPJ | 3100-4200 | 2500 | 70 | 40 | 500 | 250 | 250 | 40-300 | 0.8-3.0 | 20-300 | 2.6/5000 | 1.0 | 0.18 | 0.009 | 125 |
Y40KPH | 1900-3000 | 500 | 88 | 6.8 | 500 | 100 | 50 | 40-300 | 0.8-3.0 | 20-250 | 2.4/1500 | 1.2 | 0.78 | 0.032 | 125 |
Y50KPH | 1900-3000 | 1000 | 77 | 13 | 500 | 150 | 80 | 40-300 | 0.8-3.0 | 20-250 | 2.4/2400 | 1.11 | 0.36 | 0.024 | 125 |
*Y55KPH | 1900-3000 | 1200 | 78 | 15 | 500 | 150 | 100 | 40-300 | 0.8-3.0 | 20-300 | 2.4/3000 | 0.97 | 0.27 | 0.022 | 125 |
Y60KPH | 1900-3000 | 1600 | 60 | 20 | 500 | 200 | 120 | 40-300 | 0.8-3.0 | 20-300 | 2.4/3000 | 1.2 | 0.21 | 0.02 | 125 |
Y65KPH | 1900-3000 | 1800 | 69 | 22.5 | 500 | 200 | 120 | 40-300 | 0.8-3.0 | 20-300 | 2.4/4000 | 0.99 | 0.19 | 0.017 | 125 |
*Y70KPH | 1900-3000 | 2000 | 63 | 25 | 500 | 250 | 160 | 40-300 | 0.8-3.0 | 20-300 | 2.4/4000 | 1.07 | 0.19 | 0.016 | 125 |
Y76KPH | 1900-3000 | 2500 | 72 | 31 | 500 | 250 | 200 | 40-300 | 0.8-3.0 | 20-300 | 2.4/5000 | 1.0 | 0.15 | 0.011 | 125 |
Y89KPH | 1900-3000 | 3500 | 64 | 44 | 500 | 250 | 250 | 40-300 | 0.8-3.0 | 20-300 | 2.4/5000 | 0.99 | 0.11 | 0.009 | 125 |
Y100KPH | 1900-3000 | 4000 | 68 | 45 | 500 | 250 | 200 | 40-450 | 0.9-3.5 | 20-1000 | 2.3/5000 | 0.91 | 0.09 | 0.075 | 125 |
外形尺寸图outline;
dzsc/18/8711/18871130.jpg
dzsc/18/8711/18871130.jpg
dzsc/18/8711/18871130.jpg
dzsc/18/8711/18871130.jpg
货以真取信，价以实取胜！
中国·柳晶整流器制造有限公司是致力于整流半导体器件的生产及研发，经过二十年的商海洗礼，企业研发团队始终坚持不断探索整流器新领域，为创造更安全、更有效、更便捷整流器产品而奋斗。承诺：柳晶整流器公司所生产产品都经过严格全动态模拟测试！确保产品在出厂前合格率100%，请认准柳晶！凡柳晶牌产品都印有“柳晶”商标的合格证、信誉卡，如有产品质量问题，请持合格证、信誉卡到当地经销商退换，本企业必将给您满意的答复！
螺栓型普通整流二极管：ZP5A-500A/100V-2000V
螺栓普通晶闸管(可控硅)：KP5A-500A/100V-2000V
平板型普通整流二极管：ZP100A-5000A/100V-5000V
平板型快速整流二极管：ZK100A-5000A/100V-5000V
平板型普通晶闸管(可控硅)：KP100A-5000A/100V-5000V
平板型快速晶闸管(可控硅)：KK100A-3500A/100V-3000V
平板型双向晶闸管(可控硅)：KS100A-1500A / 100V-3000V
平板型高频晶闸管(可控硅)：KG(KA)100A-1500A/100V-2000V
晶闸管（可控硅）模块:MTC,MTA,MTK,MTX(25A-800A/800V-2000V)
整流管模块:MDC、MDA、MDK、MDS、MDQ(25A-800A/800V-2000V)
晶闸管整流管混合模块:MFC、MFA、MFK、MFQ(25A-800A/800V-2000V)
整流桥系列SQL5A-500A QL5A-500 KBPC5A-50A
各种配套的散热器（风冷、水冷散热器）: SS,SF,SZ,SL,PRD等全系列
其他非标产品请联系本公司，全国统一服务热线：400-6606-086
竭诚欢迎国内外客商电来函垂询!
"- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 柳中整
- 电话：0577-62519692
- 传真：0577-62519692
- 手机：
- QQ ：
平板式可控硅KP2500A1600V 【LIUJING/柳晶牌】㊣
信息内容：dzsc/18/8711/18871131.jpgdzsc/18/8711/18871131.jpgdzsc/18/8711/18871131.jpgdzsc/18/8711/18871131.jpgdzsc/18/8711/18871131.jpg货以真取信，价以实取胜！中国·柳晶整流器制造有限公司是致力于整流半导体器件的生产及研发，经过二十年的商海洗礼，企业研发团队始终坚持不断探索整流器新领域，为创造更安全、更有效、更便捷整流器产品而奋斗。承诺：柳晶整流器公司所生产产品都经过严格全动态模拟测试！确保产品在出厂前合格率100%，请认准柳晶！凡柳晶牌产品都印有“柳晶”商标的合格证、信誉卡，如有产品质量问题，请持合格证、信誉卡到当地经销商退换，本企业必将给您满意的答复！螺栓型普通整流二极管：ZP5A-500A/100V-2000V螺栓普通晶闸管(可控硅)：KP5A-500A/100V-2000V平板型普通整流二极管：ZP100A-5000A/100V-5000V平板型快速整流二极管：ZK100A-5000A/100V-5000V平板型普通晶闸管(可控硅)：KP100A-5000A/100V-5000V平板型快速晶闸管(可控硅)：KK100A-3500A/100V-3000V平板型双向晶闸管(可控硅)：KS100A-1500A / 100V-3000V平板型高频晶闸管(可控硅)：KG(KA)100A-1500A/100V-2000V晶闸管（可控硅）模块:MTC,MTA,MTK,MTX(25A-800A/800V-2000...

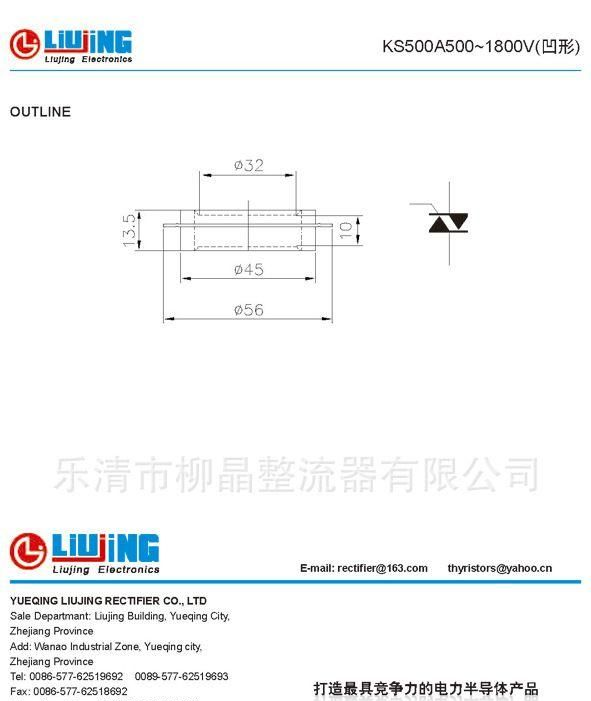

【柳晶牌】㊣ 平板式双向晶闸管KS500A500~1800V(凹形)
