无锡固电ISC供应2N3447三极管
| 价 格： | 8.00 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | iscsemi | |
| 型号/规格： | 2N3447 | |
| 应用范围： | 放大 | |
| 材料： | 硅(Si) | |
| 极性： | N/P型 | |
| 击穿电压VCBO： | 60（V） | |
| 集电极允许电流ICM： | 7.5（A） | |
| 集电极耗散功率PCM： | 115（W） | |
| 结构： | 平面型 | |

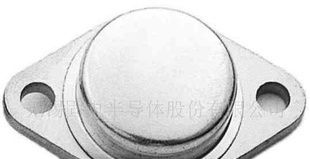

| 封装形式： | to-3 | |
| 封装材料： | 金属封装 |
DESCRIPTION
·Excellent Safe Operating Area
·DC Current Gain-hFE= 40-120@ IC= 5A
·Collector-Emitter Saturation Voltage-
: VCE(sat)= 1.5V(Max)@ IC= 5A
·Collector-Emitter Sustaining Voltage-
: VCEO(SUS)= 60V(Min)
APPLICATIONS
·Designed for switching and amplifier applications.
ABSOLUTE MAXIMUM RATINGS(Ta=25℃)
SYMBOL | PARAMETER | VALUE | UNIT |
VCBO | Collector-Base Voltage | 80 | V |
VCEO | Collector-Emitter Voltage | 60 | V |
VEBO | Emitter-Base Voltage | 6 | V |
IC | Collector Current-Continuous | 7.5 | A |
IB | Base Current-Continuous | 4 | A |
PC | Collector Power Dissipation@TC=25℃ | 115 | W |
TJ | Junction Temperature | 200 | ℃ |
Tstg | Storage Temperature | -65~200 | ℃ |
"
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 谈增琴
- 电话：0510-85346980
- 传真：0510-85346750
- 手机：
- QQ ：

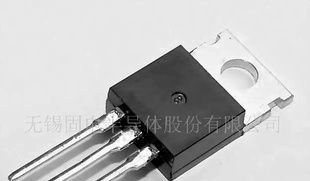

无锡固电ISC 供应TIP126三极管
