供应ITK5-1高频电子管
| 价 格： | 6500.00 | |
| 是否提供加工定制： | 否 | |
| 品牌/商标： | 国产 | |
| 型号/规格： | ITK5-1高频电子管 | |
| 应用范围： | 振荡 | |
| 材料： | 钍钨阴极 | |
| 极性： | PNP型 | |
| 集电极允许电流ICM： | 2.5（A） | |
| 集电极耗散功率PCM： | 5k（W） | |
| 截止频率fT： | 150（MHz） | |
| 结构： | 合金扩散型 | |
| 封装形式： | 金属陶瓷封接 | |
| 封装材料： | 陶瓷封装 |

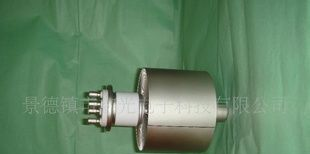

ITK5-1型电子管
ITK5-1型电子管系金属陶瓷结构、直热式钍钨阴极、强迫水冷三极管。工作频率150MHz，阳极耗散功率5kW，阳极振荡功率可达10kW，该管型主要用于工业高频加热，可在连续波和脉冲两种状态下工作。
一、特性参数
灯丝电压 | 6.3V | 灯丝电流 | 63A |
放大系数 | 20 | 重量 | 2.9kg |
| 输入 | 21pF | |
跨路 | 0.6pF | ||
输出 | 16pF | ||
高度 | 240mm | 直径 | 100.5mm |
冷却方式 | 阳极 | 强迫水冷 | |
芯柱 | 强迫风冷 | ||
安装方式 | 垂直安装 | 管壳工作温度 | 220℃ |
二、极限运用数据
阳极电压 | 7.5kV | 阳极电流 | 2.5 A |
栅极耗散功率 | 0.2 kW | 阳极耗散功率 | 5 kW |
三、典型工作状态(＜30MHz)
阳极电压 | 7.2kV | 阳极电流 | 2.5 A |
栅极耗散功率 | 0.15 kW | 阳极输出功率 | 10 kW |
阳极耗散功率 | 5kW | ||
- 所属城市：江西 景德镇
- [联系时请说明来自维库仪器仪表网]
- 联系人： 巢卫中
- 电话：0798-8410740
- 传真：-
- 手机：
- QQ ：

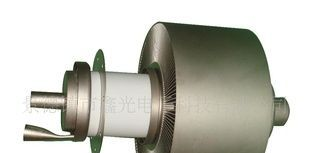

供应FU-928F高频电子管
信息内容：FU-928F型电子管FU-928F为大功率发射三极管，同轴型金属陶瓷结构，采用阳极强迫风冷，直热式钍钨阴极。工作频率为30MHz，阳极耗散功率60kW，栅极耗散功率1kW，输出功率60kW。该管主要应用在工业高频介质加热设备中作振荡和无线电设备中作放大管用。 一、特性参数 灯丝电压10V灯丝电流200A跨导65mA/V放大系数25 极间电容阴极与栅极电容86pF阳极与栅极电容43.5pF阳极与阴极电容3.4pF冷却方式阳极最小风量60m3/min芯柱最小风量 1m3/min 工作温度进风40℃金属陶瓷封接处250℃阳极外表面250℃运输位置轴向垂直、阳极向下安装位置轴向垂直、阳极向下高度355mm（不含灯丝引出线）直径240mm重量（约）20kg二、极限运用值 灯丝电压10.5V工作频率30MHz9.5V直流阳极电压12kV直流栅极电压-1500V直流阳极电流8.5A直流栅极电流2 A阳极耗散功率60kW栅极耗散功率1kW三、典型工作状态（C类射频功率放大） 灯丝电压10V直流阳极电压10 kV直流栅极偏压-850 V激励电压峰值1200 V直流阳极电流7.5 A直流栅极电流1.2 A栅极偏压电阻1.2kΩ阳极等效负载阻抗950Ω阳极效率80％阳极输出功率60kW
供应ITL9-1高频电子管
信息内容：ITL9-1型电子管ITL9-1型电子管系同轴—金属陶瓷结构功率三极管。冷却方式为风冷。工作频率120MHz，阳极耗散功率8.5kW，阳极振荡功率可达25kW，该管型主要用于工业高频加热设备，脉冲振荡器等。 一、特性参数 灯丝电压5.8 V灯丝电流145 A放大系数22跨导50mA/V极间电容（阴极接地）输入55pF跨路1pF输出21pF外形尺寸高度230mm 直径 145mm冷却方式芯柱强迫风冷阳极强迫风冷阳极外壳和封接处工作温度220℃安装方式垂直安装、阳极向上或向下重量4.4kg二、极限运用数据 阳极电压12kV阳极电流4 A阳极耗散功率8.5kW栅极耗散功率350W三、典型工作状态（30MHz） 阳极电压10kV栅极电压-610V阳极电流3.3A栅极电流0.35A阳极耗散功率8 kW栅极耗散功率76 W阳极输出功率24.7kW
