红外接收头
| 价 格： | 2.20 | |
| 加工定制： | 是 | |
| 品牌： | 进口 | |
| 型号： | HS0038B | |
| 应用范围： | 光敏 | |
| 材料： | 硅(Si) | |
| 极性： | PNP型 | |
| 击穿电压VCEO： | 5（V） | |
| 集电极允许电流ICM： | 3m（A） | |
| 集电极耗散功率PCM： | 10m（W） | |
| 截止频率fT： | 0.038（MHz） | |
| 结构： | 肖特基 | |
| 封装形式： | 直插型 | |
| 封装材料： | 树脂封装 | |
| 营销方式： | 代理 | |
| 功率特性： | 大功率 | |
| 产品性质： | 热销 |
红外线接收头（管）介绍
红外线接收头(又称红外线接收模组,IRM)是集成红外线接收PD二极管、放大、滤波和比较器输出等的IC模块.
红外线接收头分类通常可以按频率分为36,37.9,40,56.7Khz可按不同需求选择使用不同频点.
红外接收头，广泛应用在家用电视TV,DVD们不再制作接收放大电路，这样红外接收头简化了电路。常用的一种红外接收头的外形，均有三只引脚，即电源正VDD、电源负(GND)和数据输出(Out)。接收头的引脚排列因型号不同而不尽相同，因接收头的外形不同而引脚的区别。
dzsc/18/8602/18860253.jpg
New HS0038B3VM
Absolute Maximum Ratings
Tamb= 25 °C, unless otherwise specified
Electrical and Optical Characteristics
Tamb= 25 °C, unless otherwise specified
Typical Characteristics
Tamb= 25 °C, unless otherwise specified
Parameter Test condition Symbol Value Unit
Supply voltage (Pin 3) VS- 0.3 to + 6.0 V
Supply current (Pin 3) IS3 mA
Output voltage (Pin 1) VO- 0.3 to (VS+ 0.3) V
Output current (Pin 1) IO5 mA
Junction temperature Tj100 °C
Storage temperature range Tstg- 25 to + 85 °C
Operating temperature range Tamb- 25 to + 85 °C
Power consumption (Tamb≤85 °C) Ptot10 mW
Soldering temperature t≤10 s, 1 mm from case Tsd260 °C
Parameter Test condition Symbol Min Typ. Max Unit
Supply current (Pin 3)
Ev= 0, VS= 3.3 V ISD0.27 0.35 0.45 mA
Ev= 40 klx, sunlight ISH0.45 mA
Supply voltage VS2.5 5.5 V
Transmission distance
Ev= 0, test signal see fig. 1,
IR diode TSAL6200,
IF= 250 mA
d 45 m
Output voltage low (Pin 1)
IOSL= 0.5 mA, Ee= 0.7 mW/m2,
test signal see fig. 1
VOSL100 mV
Minimum irradiance
Pulse width tolerance:
tpi- 5/fo< tpo< tpi+ 6/fo,
fo= 38 kHz
test signal see fig. 1
Ee min0.15 0.35 mW/m2
Maximum irradiance
tpi- 5/fo< tpo< tpi+ 6/fo,
test signal see fig. 1
Ee max30 W/m2
Directivity
Angle of half transmission
distance
.1/2± 45 deg
Figure 1. Output Active Low
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 洪莹
- 电话：0755-85286856
- 传真：0755-29364336
- 手机：13590265021
- QQ ：

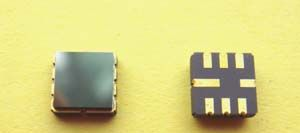

贴片SMD封装热释电传感器—PYD5190/PYD5790
信息内容：贴片SMD封装热释电传感器—PYD5190/PYD5790 digipyro?是一个真正的民用数字热释电红外传感器单元。随着红外传感技术的 持续创新，我们以较小和更智能的数字解决方案的作为目标，引入一个全新的SMD封装的 双元digipyro?规范。的PYD5790是一个陶瓷型SMD双元数字热释电红外传感器，5平 方毫米的面积，整个高度只有1.8毫米，能满足最小的热释电红外产品的市场需求。 根据市场的需求，双元digipyro?模型类型外壳高度4.2毫米。我们还提供传统的模 拟信号双元热释电传感器模型SMD贴片SMD封装。PYD 5190。新贴片SMD封装热释电传感器 gipiletm是革命性的数字民用热电红外传感器，专门设计用于非接触式温度测量。在其 的digipiletm陶瓷型贴片SMD封装热释电传感器中，我们加入digipiletm模型在TO- 46和TO-5金属外壳，引入TPIS 1S 1253，这是5平方毫米的高度只有1.8毫米，是目前市 场上最小热释电红外传感器。我们还提供传统的热电堆传感器，模拟在利用SMD空间， TPiD 1S 0122. The TPiD 1S 0122热电堆中内置100 KΩ热敏电阻，作为热电堆温度参考 ,温度补偿精度的进一步提高。

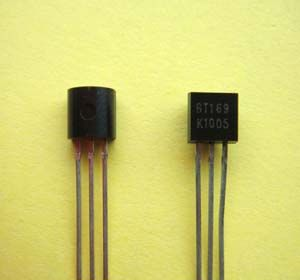

供应BT169微触发塑封单向可控硅
