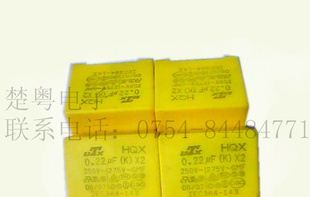

本公司专营电子元件：全新和拆机安规，涤纶电容，全新电解，肖特基，高压管，瞬变二极管，瞬变抑制二极管，2W隐压二极管，5W二极管等等，一系列电子配件封装TO-220TO-263TO-252TO-3PTO-126

质量保证，价格合理。欢迎新老客户来电咨询，我们将真诚地为你服务，所有产品均为自己现货库存，有需要者可来电洽谈，价格实惠，批量现货，数量越多价格从优。

本店大量现货都是原装现货，产品型号很多未能一一发布，有不清楚的可以发信息咨询了解，谢谢。

三极管开关原理  三极管开关原理图

dzsc/18/8598/18859895.jpgdzsc/18/8598/18859895.jpg

              图1   NPN 三极管共射极电路                             图2  共射极电路输出特性曲
 图一所示是NPN三极管的共射极电路，图二所示是它的特性曲线图，图中它有3 种工作区域：截止区(Cutoff Region)、线性区 (Active Region) 、饱和区(Saturation Region)。三极管是以B 极电流IB 作为输入，操控整个三极管的工作状态。若三极管是在截止区，IB 趋近于0 (V_BE亦趋近于0)，C 极与E 极间约呈断路状态，I_C= 0，V_CE= V_CC。若三极管是在线性区，B-E 接面为顺向偏压，B-C 接面为逆向偏压，IB 的值适中(V_BE= 0.7 V)，  I C =h_{F E}I_B  呈比例放大，Vce  = Vcc -Rc I c = V cc - Rc  h_FEI_B可被I_B操控。若三极管在饱和区，I_B很大，V_BE= 0.8 V，V_CE= 0.2 V，V_BC= 0.6 V，B-C与B-E 两接面均为正向偏压，C-E间等同于一个带有0.2 V 电位落差的通路，可得I c=( Vcc - 0.2 )/ Rc  ，Ic与I_B无关了，因此时的I_B大过线性放大区的I_B值，  Ic<h_FE  I_B 是必然的。三极管在截止态时 C-E 间如同断路，在饱和态时C-E 间如同通路 (带有0.2 V 电位降)，因此可以作为开关。控制此开关的是I_B，也可以用V_BB作为控制的输入讯号。图三、四分别显示三极管开关的通路、断路状态，及其对应 的等效电路。

dzsc/18/8598/18859895.jpg       dzsc/18/8598/18859895.jpg

           图3、截止态如同断路线图                                        图4、饱和态如同通路

实 验：三极管的开关作用

简单三极管开关：电路如图5，电阻RC是LED限流用电阻，以防止电压过高烧坏LED（发光二极管），将输入信号V_IN从0 调到 (等分为约20 个间隔)，观察并记录对的V_OUT以及LED 的亮度。当三极管开关为断路时，V_OUT=V_CC =12 V，LED不亮。当三极管开关通路时，V_OUT  = 0.2V ，LED会亮。改良三极管开关：因为三极管由截止区过度到饱和区需经过线性区，开关的效果不会有明确的 界线。为使三极管开关的效果明确，可串接两三极管，电路如图六。同样将输入信号V_IN从0调到 (等分为约20 个间隔)，观察并记录对应的V_OUT以及LED 的亮度。

dzsc/18/8598/18859895.jpg   dzsc/18/8598/18859895.jpg
        图5、简单开关三极管电路图                                  图6、改良三极管开关电路-达林顿电路图

以上可以看出几乎任何一种型号三极管都可一做为电子开关来使用，如果条件允许也可用来控制加热设备。可见开关三极管只是一个笼统的概 念。
