LS产电进口IGBT模块/LEF75G1202/4单元/焊针式/高频/电焊机变频器
| 价 格： | 288.00 | |
| 加工定制： | 是 | |
| 品牌/商标： | LS/产电 | |
| 型号/规格： | LEF75G1202 | |
| 应用范围： | 功率 | |
| 材料： | 硅(Si) | |
| 极性： | NPN型 | |
| 击穿电压VCEO： | 1200（V） | |
| 集电极允许电流ICM： | 75（A） | |
| 集电极耗散功率PCM： | 400（W） | |
| 截止频率fT： | 40KHz（MHz） | |
| 结构： | 点接触型 | |
| 封装形式： | 功率型 | |
| 封装材料： | 树脂封装 |
dzsc/18/8594/18859496.jpg
LS产电（原LG电子）针对环保节能新型工业市场推出的4-pack Full-Bridge(四单元全桥式)产品。这些模块设计灵活，性能优越，可靠性高，价格同比下降20%以上，可以满足不同客户的要求。提标准封装尺寸（82mm×37.4mm×21.2mm),都采用的IGBT技术，并采用焊针式、绝缘基板、树脂外壳封装。提供600V，1200V两种电压，50A，75A，100A，150A及以上多种电流选择。主要应用于逆变电焊机、UPS/EPS、感应加热器等行业。
欢迎电话/电邮垂询和索取技术参数表。
垂询请致电153 0658 9109杭州控释科技有限公司裴正为
"- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王爱贞
- 电话：
- 传真：
- 手机：15306589109
- QQ ：
LS产电进口IGBT模块/LUH75G602Z/电焊机变频器UPS用
信息内容：2-Pack IGBT LSIS 欢迎垂询153 0658 9109 杭州裴正为PackageVCES[V]IC[A]Part NumberFrequencyVCE(sat)[V]typ@25℃Data sheetSUSPM160075LUH75G602Z<=40kHz2.5欢 迎 电 邮 索 取100LUH100G602Z2.575LUH75G603Z<=20kHz1.45100LUH100G603Z1.45150LUH150G603Z1.45200LUH200G603Z1.45120050LUH50G1201Z<=20kHz1.775LUH75G1201Z1.92100LUH100G1201Z1.9275LUH75G1202Z<=40kHz3.1100LUH100G1202Z3.375LUH75G1203Z<=20kHz1.7100LUH100G1203Z1.7170050LUH50G1203Z<=20kHz275LUH75G1203Z2SUSPM2600300LVH300G603Z<=20kHz1.45400LVH400G603Z1.451200150LVH150G1201Z<=20kHz2200LVH200G1201Z2.13150LVH150G1202Z<=40kHz3.1150LVH150G1203Z<=20kHz1.7200LVH200G1203Z1.71700100LVH100G1703Z<=20kHz2150LVH150G1703Z2SUSPM3600300LWH300G603<=20kHz1.45400LWH400G6031.451200150LWH150G1201<=20kHz2200LWH200G12012.13300LWH300G12012150LWH150G1202<=40kHz3.1200LWH200G12023.3200LWH200G1203<=20kHz1.7300LWH300G12031.7400LWH400G12071.71700200LWH200G1703<=20kHz2300LWH300G17032

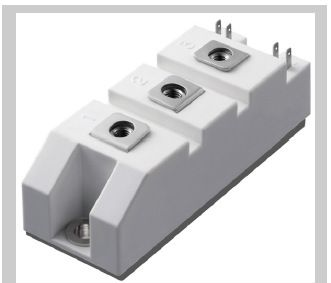

LS进口IGBT模块/LUH50G1703Z/电焊机、变频器、UPS、感应加热
信息内容：dzsc/18/8618/18861809.jpgAbsolute Maximum Ratings TC = 25°C unless otherwise notedInternal Circuit & Pin Description(Note *1) Option : Included ± 28 V Zener Diode between Gate and Emitter.(Note *2) The Maximum junction temperature of chip is 150 °C.Item Symbol Conditions Value UnitsIGBTVCES 1200 VVGES ± 20 VIC@Tj = 150 °C, TC = 25 °C, Continuous 150 A@Tj = 150°C, TC =80°C, Continuous 75 AICM @TC = 80 °C, tP = 1 ms 150 ATSC Chip Level, @Tj = 150 °C, VGE = 15 V, VCES < 1200 V - μsTj Operating Junction Temperature *(2) -40~125 °CPD@Tj = 150 °C, TC = 25 °C 800 W@Tj = 150 °C, TC = 80 °C 400 WDiodeVRRM 1200 VIF 75 AIFRM tP = 1 ms 150 ATj Operating Junction Temperature *(2) -40~125 °CModuleTstg Storage Temperature -40~125 °CViso @ AC 1minute 2500 VMt Main Terminal Mounting torque (M5) 2.5~5 NmMS Heat sink Mounting torque (M6) 3.0~5 NmW Weight 180 g
