扬杰YJ一级代理15A/600V桥式整流器KBJ1506
| 价 格： | 1.62 | |
| 是否提供加工定制： | 是 | |
| 产品类型： | 桥堆 | |
| 是否进口： | 否 | |
| 品牌/商标： | YS | |
| 型号/规格： | KBJ1506 | |
| 材料： | 锗(Ge) | |
| 主要参数： | 15A/600V | |
| 用途： | 桥式整流器 | |
| 备注： | 扬杰YJ正品 |
GBJ15005 THRU GBJ1510
桥式整流器 Bridge Rectifier
■特征 Features ■外形尺寸和印记 Outline Dimensions and Mark
● Io 15A
● VRRM 50V~1000V
● 玻璃钝化芯片
Glass passivated chip
● 耐正向浪涌电流能力高
High surge forward current capability
■用途 Applications
● 作一般电源单相桥式整流用
General purpose 1 phase Bridge
rectifier applications
■极限值（额定值）
Limiting Values（Absolute Maximum Rating）
参数名称 GBJ15
Item
符号
Symbol
单位
Unit
条件
Conditions 005 01 02 04 06 08 10
反向重复峰值电压
Repetitive Peak Reverse
Voltage
VRRM V 50 100 200 400 600 800 1000
用散热片 Tc =100℃
平均整流输出电流 With heatsink Tc =100℃ 15
Average Rectified Output
Current
IO A
60Hz正弦波，
电阻负载
60Hz sine wave,
R-load
无散热片 Ta =25℃
Without heatsink Ta =25℃ 3.2
正向（不重复）浪涌电流
Surge(Nonrepetitive)
Forward Current
IFSM A 60HZ正弦波，一个周期，Tj=25℃
60HZ sine wave, 1 cycle, Tj=25℃ 220
正向浪涌电流的平方对电流
浪涌持续时间的积分值
Current Squared Time
I2t A2S 1ms≤t<8.3ms Tj=25℃，单个二极管
1ms≤t<8.3ms Tj=25℃，Rating of per diode 200
存储温度
Storage Temperature
Tstg ℃ -55 ~+150
结温
Junction Temperature
Tj ℃ -55 ~+150
绝缘耐压
Dielectric Strength Vdis KV 端子与外壳之间外加交流电，一分钟
Terminals to case，AC 1 minute 2.5
安装扭矩
Mounting Torque Tor kg·
cm
推荐值：5kg·cm
Recommend torque：5kg·cm
8
■电特性 （Ta=25℃ 除非另有规定）
Electrical Characteristics（Ta=25℃ Unless otherwise specified）
参数名称
Item
符号
Symbol
单位
Unit
测试条件
Test Condition
值
Max
正向峰值电压
Peak Forward Voltage VFM V IFM=7.5A, 脉冲测试，单个二极管的额定值
IFM=7.5A, Pulse measurement, Rating of per diode 1.1
反向峰值电流
Peak Reverse Current IRRM μA
VRM=VRRM ,脉冲测试，单个二极管的额定值
VRM=VRRM , Pulse measurement, Rating of per diode 10
RθJ-A
结和环境之间，无散热片
Between junction and ambient, Without heatsink 22 热阻
Thermal Resistance RθJ-C
℃/W
结和管壳之间，用散热片
Between junction and case, With heatsink 1.5
- 所属城市：江苏 苏州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 韦先生
- 电话：0512-50710709
- 传真：0512-50111209
- 手机：15950933050
- QQ ：
DO-201AD肖特基二极管SR560
信息内容：热销MIC原装肖特基二极管SR560 DO-201AD昆山苏州上海现货，假一赔十 产品型号:SR560 产品名称: 品牌/产地: 封装规格:DO-201AD 产品描述: 是否含铅:未知PDF分类:非IC器件 > 分立器件 > 二极管产品参数信息: 参数名 参数值 IO (A) 5 VRRM(V) 60 IFSM(A) 150 VF(V) .7 VF IF(A) 5 IR(uA) 500 IR VR(V) 60 CJ(PF) 380数据手册:文件名:824133664154.pdf文件大小:251.27 KB下载次数:9下载:
长电代理热销SOT-23MOS管CJ2321

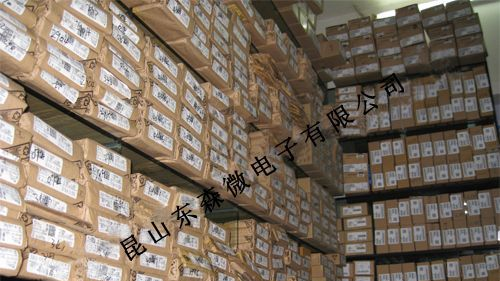

信息内容：昆山东森微电子有限公司,代理长电 UTC ST先科等品牌二三极管,并代理国际品牌光电耦合器/可控硅/MOS/74xx/40xx/45xx系列/三稳压/音响IC/放大器等集成电路,原装进口,品质保证,可开增17%点增票!并可提供强大的产品技术支持,需要详细规格书可致电!dzsc/18/8672/18867276.jpg
