供应肖特基二极管芯片BAT54
| 价 格： | 面议 | |
| 品牌/商标： | 晶新 | |
| 型号/规格： | BAT54 | |
| 产品类型： | 肖特基管 | |
| 封装形式： | 贴片型 | |
| 封装材料： | 塑料封装 |
BAT54

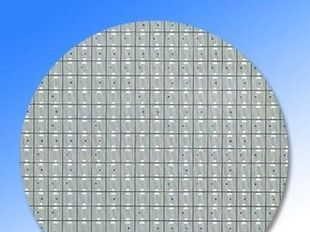

肖特基二极管芯片（4"）
用途：高速开关应用、电路保护、电压箝位
特征：正向压降小、结电容小、适用于片式封装、有效图形数57500只
| 芯片尺寸 | 350µm×350µm |
| 压焊区尺寸 | 150µm×150µm |
| 芯片厚度 | 180±20µm |
| 锯片槽宽度 | 50µm |
| 电特性（Ta=25℃） | ||||||
| 参数名称 | 符号 | 测试条件 | 最小 | 典型值 | 单位 | |
| 正向压降 | VF1 | IF=0.1mA | 0.23 | 0.18 | V | |
| VF2 | IF=1mA | 0.3 | 0.25 | V | ||
| VF3 | IF=10mA | 0.4 | 0.36 | V | ||
| VF4 | IF=30mA | 0.5 | 0.44 | V | ||
| VF5 | IF=100mA | 1 | 0.7 | V | ||
| 反向击穿电压 | VR | IR=100µA | 30 | 40 | V | |
| 反向漏电流 | IR | VR=25V | 2 | µA | ||
| 结电容 | Cj | VR=1V,f=1MHZ | 10 | PF | ||
| 反向恢复时间 | trr | IF=IR=10mA,RL=100Ω,IRR=0.11R | 5 | ns | ||
详见www.jingxin-yz.com“产品介绍”公司主要产品：高频小信号晶体管、功率晶体管、达林顿管、节能灯电子镇流器晶体管、肖特基二极管、开关二极管、稳压二极管、开关三极管、IC、SCR晶闸管晶体管、大口控硅、小口控硅。
