三相交流电流变送器概述：

　　三相交流电流变送器是一种将电网中的三相电流参数，经隔离变送成线性的直流模拟信号的装置。

　　精度：0.2%或0.5%（根椐使用精度而定）

　　输出：0~20mAdc ,4~20mAdc,0~10Vdc, 0~5Vdc等模拟量信号

　　如何正确辨别交流电流变送器的优劣：

　　（1）基准要稳，4mA是对应的输入零位基准，基准不稳，谈何精度线性度，冷开机3分锺内4mA的零位漂移变化不超过4.000mA0.5%以内；（即3.98 -4.02mA），负载250Ω上的压降为0.995-1.005V,国外IC心片多用昂贵的能隙基准，温漂系数每度变化10ppm;

　　（2）内电路总计消耗电流<4mA,加整定后等于4.000mA,而且有源整流滤波放大恒流电路不因原边输入变化而消耗电流也随之变化，国外IC心片 采用恒流供电；

　　（3）当工作电压24.000V时，满量程20.000mA时，满量程20.000mA的读数不会因负载0-700Ω变化而变化；变化交流电流变送器干扰信号 不超过20.000mA0.5%以内；

　　（4）当满量程20.000mA时，负载250Ω时，满量程20.000mA的读数不会因工作电压15.000V-30.000V变化而变化；变化不超过20.000mA0.5%以内；

　　（5）当原边过载时，输出电流不超过25.000mA+10%以内，否则PLC/DCS内供变送器用的24V工作电源和A/D输入箝位电路因功耗过大而损坏，另 外交流电流变送器内的射随输出亦因功耗过大而损坏，无A/D输入箝位电路的更遭殃；

　　（6）当工作电压24V接反时不得损坏交流电流变送器，必须有极性保护；

　　（7）当两线之间因感应雷及感应浪涌电压超过24V时要箝位，不得损坏变送器；一般在两线之间并联1-2只TVS瞬态保护二极管1.5KE可抑制每20 秒间隔一次的20毫秒脉宽的正反脉冲的冲击，瞬态承受冲击功率1.5KW-3KW;

　　（8）产品标示的线性度0.5%是误差还是相对误差，可以按以下方法来辨别方可一目了然：符合下述指标是真的线性度0.5%. 边输入为零时输出4mA正负0.5%（3.98-4.02mA），负载250Ω上的压降为0.995-1.005V原边输入10%时输出5.6mA正负0.5%（5.572-5.628mA）负载250 欧姆上的压降为1.393-1.407V

　　原边输入25%时输出8mA正负0.5%（7.96-8.04mA）负载250Ω上的压降为1.990-2.010V原边输入50%时输出12mA正负0.5%（11.94-12.06mA）负载250Ω 上的压降为2.985-3.015V   原边输入75%时输出16mA正负0.5%（15.92-16.08mA）负载250Ω上的压降为3.980-4.020V

　　原边输100%时输出20mA正负0.5%（19.90-20.10mA）负载250Ω上的压降为4.975-5.025V

　　（9）原边输入过载时必须限流：原边输入过载大于125%时输出过流限制25mA+10%（25.00-27.50mA）负载250Ω上的压降为6.250-6.875V;

　　（10）感应浪涌电压超过24V时有无箝位的辨别：在两线输出端口并一个交流50V指针式表头，用交流50V接两根线去瞬间碰一下两线输出端口，看 有无箝位，箝位多少伏可一目了然啦

公司简介：

    乐清市立业科技仪器仪表厂是从事仪器仪表，LED节能灯设计开发生产销售于一体的现代化企业。公司坐落于浙江温州.多年来公司本着：“不断追求、创新”的理验。陆续推出高新技术产品。公司拥有60%的技术人才，优良的技术支持使公司产品以优越的性价比被市场所认可。本公司现在所生产的：LY系列数显电测仪表；LY系列电量变送器等自动化仪表。广泛应用于石油、化工、轻纺、电力、机械、冶金等各工业自动控制领域。产品畅销全国及出口东南亚、南美、中东、非洲等地。

    我们将以“诚信、务实”的经营方针欢迎与国内外的客商洽谈合作，携手共创辉煌明天！

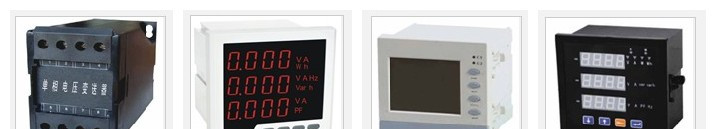

产品展示：
