热电阻隔离信号变送器模块
| 价 格： | 面议 | |
| 型号/规格： | 热电阻隔离信号变送器模块 | |
| 品牌/商标： | 埃索雷森 |

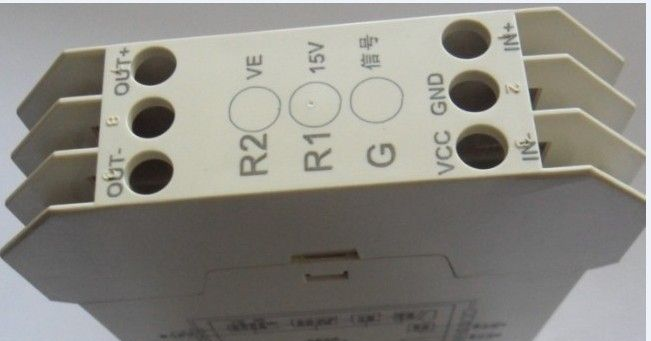

热电阻温度信号隔离变送器（DIN导轨安装式）
产品概述：
导轨安装DIN11热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
DIN11系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。
主要特性:
>>输 入：Pt100(-200~+600℃) (范围可选择)
也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等
>>输出信号：4~20mA，0~5V，0-10V 等标准信号
>>辅助电源：5V、9V、12V、15V或24V直流单电源供电
>>工业级温度范围: - 40~ + 75 ℃
>>精度等级：0.2级(FSR%，相对于温度)
>>内含线性化和长线补偿功能
>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三隔离
>>安装方式：DIN35导轨安装
>>外形尺寸：79x69.5x25mm
详细技术资料：
http://www.szisolation.com/productslist.Asp?id=597
产品选型指南：
DIN11 RTD - Z□ - T□ - P□ - U(A)□
1、产品系列： 导轨式热电阻信号隔离变送系列
2、输入类型：
Z1：PT100 Z2：PT10 Z3：Cu100 Z4:Cu50 Z5：PT1000
Zz:用户自定义
3、温度范围：
T1：-20-100℃
T2：0-100℃
T3：0-150℃
T4:0-200℃
T5：0-400℃ Tz:用户自定义
4、供电电源
P1：24VDC P2：12VDC P3：5VDC P4：15VDC PZ：用户自定义
5、产品信号输出
U1：0-5V U2：0-10V U4:0-2.5V
U9：1-5V U10:2-10V Uz:用户自定义
A1:0-1mA A2:0-10mA A3:0-20mA A4:4-20mA
Az:用户自定义
选型举例1：
输入：Pt100 温度范围：-20~100℃ 供电电压：24V 输出：4-20mA
型号： DIN11 RTD-Z1-T1-P1-A4
选型举例2：
输入：Pt1000 温度范围：0~200℃ 供电电压：12V 输出：0-10V
型号：DIN11 RTD -Z5-T4-P2-U2
通用参数：
精 度 ------- 0.2% （相对于温度）
输 入 ------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000, Pt10, Cu50, Cu100等热电阻。
订购时需选择一个温度范围来和输出相对应。
输 出 ------- 标准的电压或电流信号。也可由用户自定义。
响应时间 ------- ≤100mS
辅助电源 ------- DC5V、9V、12V、15V、24V
功 率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
负载能力 ------- 电压输出：≥ 2 kΩ
电流输出：≤ 450Ω
隔 离 ------- 信号输入/输出/输出/辅助电源 三隔离
隔离电压 ------- 2500VDC，1分钟，漏电流 1mA
耐冲击电压------- 3KV， 1.2/50us(峰值)
工作温度 ------- -40 ~ +75℃
存储温度 ------- -45 ~ +80℃
工作湿度 ------- 10 ~ 90% (无凝露)
存储湿度 ------- 10 ~ 95% (无凝露)
产品接线图：
引脚定义：
Pin 引脚功能 Pin 引脚功能
1 Vcc 辅助电源正端 7 A 热电阻输入A端
2 NC 空脚 8 B 热电阻输入B端
3 GND 辅助电源负端 9 B 热电阻输入B端
4 Out+ 输出信号正端 10 NC 空脚
5 Out- 输出信号负端 11 NC 空脚
6 NC 空脚 12 NC 空脚
注：
1、两线，三线或四线热电阻输入时，分别参看接线图。
2、三线热电阻断线检测：
a. 输出值：与1或3脚相连的导线断线；
b. 输出最小值：与2脚相连的导线断线。
