供应BG6/4标准电感箱
| 价 格： | 960.00 | |
| 型号/规格： | BG6/4 | |
| 品牌/商标： | 东茂 |
一 、用 途
BG6标准电感线圈主要用作电感的工作标准，也可用作交流电桥或其它测量电路中的电感标准元件，其工作条件为周围介质温度＋5 ～ ＋35℃，相对湿度30 ～ 80%。
二、主要技术指标
|
型号 |
名义值H |
准确度% |
额定电流A |
直流电阻Ω |
|
|
BG6/00 |
0.000001 |
5 |
＜5.5 |
＜0.12 |
|
|
BG6/0 |
0.00001 |
1 |
＜3.2 |
＜0.12 |
|
|
BG6/1 |
0.0001 |
0.2 |
＜1.6 |
＜0.12 |
|
|
BG6/2 |
0.001 |
0.1 |
＜0.55 |
＜1 |
|
|
BG6/3 |
0.01 |
0.1 |
＜0.32 |
＜3 |
|
|
BG6/4 |
0.1 |
0.1 |
＜0.12 |
＜20 |
|
|
BG6/5 |
1 |
0.1 |
＜0.04 |
＜200 |
|
|
BG6/6 |
10 |
0.5 |
＜0.012 |
＜3k |
*基本误差的测试条件：
（1）周围介质温度20±2℃；
（2）周围空气相对湿度30～80%；
（3）电源频率1000±20Hz正弦波 ；
（4）工作电流不大于额定电流。
三、结构简述
本标准电感线圈有较好的频率特性。绕好后在120℃温度下消
除应力与驱潮定形,因此，本标准电感器有很高的抗潮能力与稳定
性。
四、电原理图
图 1
五、使用注意事项
1．标准电感线圈应在室温＋5～35﹪的条件下使用。
2． 工作电流不得大于工作电流。
3．线圈周围50金属物质﹝特别是铁磁物质﹞存在。
4．标准电感线圈接入工作线路时应考虑连接导线电感。
六、运输﹑保管及免费修理期限
1．产品运输时应保存在温度为0～40℃，相对湿度不超过80﹪，有遮蔽的环境内。
2．产品应在室内保存，其环境温度为0～40℃，相对湿度不超过85﹪，空气中不含有足以引起腐蚀的有害物质。
3．产品自制造厂发货日期起18个月内，当用户在完全遵守使用说明书中所规定的运输、保管、安装及使用规则下发现产品质量问题和不能正常工作时﹝且产品封印完整的情况下﹞，制造厂应负责免费给予修理或更换。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈婷
- 电话：021-66790211
- 传真：021-6679639
- 手机：18964507995
- QQ ：
供应GX9/5H高频高Q电感箱
信息内容：② 十 进 电 感 箱( 高 频 高 Q 或 超 大 电 流 型 ) 序号 型号 开关 数 最小步进mH 电感mH 可调范围mH 工作频率kHz Q值 准确 度% 额定电流A 出厂价￥ 4-27 GX9/0H 1 0.01 0.1 (0～10)×0.01 ≤35 30～60 5 ≤5 3360 4-28 GX9/1H ...

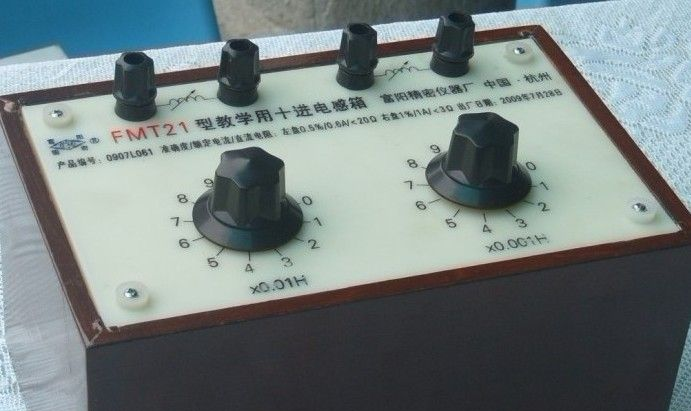

供应FMT21教学用十进电感箱
