SGB11-100/10干式变压器

SGB11-100～2500/10是环型铁芯结构与美国杜邦NOMEX绝缘材料 结合在一起的H级绝缘敞开式空气自冷环型铁芯干式配电变压器。 SGB11系列变压器全为铜绕组；低压为箔式绕级；高压为连续饼式绕组，用2000级“1160”无溶剂漆在真空、正压浸漆设备内多次浸渍、烘干成型。技术指标为国际，在选择购买时，要明白SGB11与SCB11干式变压器的区别.详细的区别信息，请关注北京创联汇通电气设备有限公司的微博和博客。

SGB11-100kVA,,UK=6%,D,Yn-11干式变压器的型号含义

S代表三相，G—干式 ，B代表线圈是箔绕， 11—性能水平代号，100KVA是额定容量100千伏安，  Uk=6%代表短路阻抗 其值为6%，  D，yn11 ：联结组标号  D—一次（高压）侧三相绕组三角（△）型接线；y—二次（低压）侧三相绕组星（Y）型接线；n—二次侧三相绕组星（Y）型接线中性点引出；11 —11点接线，意为低压侧同名线电压超前于高压侧同名线电压30°相位.更多更新的关于SGB11-100/10干式变压器的技术、参数、市场价格动态信息，请关注北京创联汇通电气设备有限公司的微博和博客。

SGB11-100/10干式变压器厂家联系方式

联系人：唐经理            手机：15313033767

座机：010-57293618        传真：010-62882621

E-MAIL:bjclht@163.com   Qq：2861753625

网站：www.bjclht.net（SGB11干式变压器）

微博：http://e.weibo.com/2685129861/profile

博客：http://blog.sina.com.cn/ganshibianyaqi

欢迎需要各种系列、各种容量和电压等级变压器的各界朋友来电咨询！

北京创联汇通电气有限公司温馨提示

创联汇通变压器厂家是电力变压器，厢式变压器，干式变压器，特种变压器等电力电气设备的直接生产厂家，公司所供SGB11-100/10干式变压器质量、价格、售后服务具有优势！选择创联汇通牌变压器可以让您绕开中间商环节，直接降低采购成本，最重要的是产品的售后服务有权威保障！(按照政策签订质量合同，实行“一年三包”，终身维修！)

SGB11-100/10干式变压器主要结构及特点：

  1、 该类产品铁芯为三相三柱或单相双柱环型卷绕采用日本进口或国产优质硅钢片，不冲孔，无接缝，其铁轭与芯柱截面形状相同，而获得低噪音和空载性能良好的效果。

  2、 采用美国杜邦的NOMEX绝缘材料，使产品的安全可靠性更进一步的提高。

  ① 绝缘材料有接近于空气的介电常数，使绝缘和冷却介质间电场分布更为均匀。

  ② 产品在180℃温度下可以长期运行，过载能力为120%。

  ③ 产品不受水分的影响，在95%RH下保持不低于80%的电气强度。

  ④ 产品无可燃性树脂不产生有毒气体，不助燃。

  ⑤ 产品对湿度、灰尘、污染不敏感。

  ⑥ 产品运行时局部放电极低。

  ⑦ 产品在冷热急剧变化情况下，无“开裂”可能。

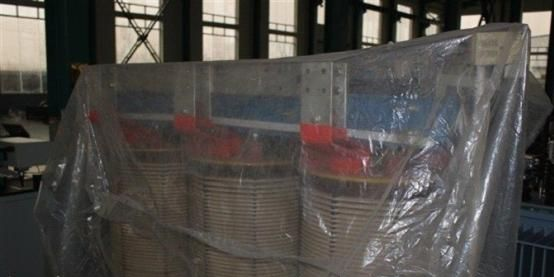

SGB11-100/10干式变压器实际生产车间产品展示图

SGB11-100/10干式变压器使用范围

    SGB11-100/10系列干式变压器产品适用于放火要求高，负荷波动大以及污秽潮湿恶劣的环境中。如：机场、发电厂、冶金作业、bjclht@163.com、高层建筑、购物中心、居民密集区、以及石油化工、核电站、核潜艇等特殊环境。

SGB11-100/10干式变压器执行标准

1 、标准: GB1094-1996 ，GB6450-1986 ，GB/T10228-1997 ，符合IEC72
2、 容量范围: 30-3150KVA
3 、电压等级: 3.6 ，6.3，6.6 ，10 ，10.5 ，12KV
4 、调压方式:无励磁调压或有载调压
5 、分接范围:±5% 、±2x2.5%
6 、频率: 50Hz 或60Hz
7、相数:三相
8 、联结组标号: Yyn0 或Dyn11
9、短路阻抗:标准阻抗(见技术参数)
10 、使用条件:海拔小于1000M，环境温度-500℃+50℃， 超过上述使用条件时，应按照标准做相应的定额调整
11 、温升: 100K
12 、冷却方式:自冷(AN) 或风冷(AF)
13、防护等级: IP00、IP20、IP23
14 、绝缘等级:H 级
15 、局部放电:<=5pc

SGB11-100/10干式变压器性能特点

1、散热条件好，热寿命长，过负载能力极强，在120%长期过负荷条件下不需强迫风冷，可长期满负荷运行。

2、SGB11-100/10干式变压器具有极高的安全及阻燃性能，在800℃高温长时燃烧下无烟雾产生。

3、极强的抗热冲击能力（可以在50℃下立即加满负荷）。

4、百分之百防水密封性，优异的憎水性、防潮性。

5、独特的线圈结构和强场计算，使产品几乎无局放产生。

6、损耗低，节能效果显著，与SC9系列干式变压器相比空载损耗平均下降10%，负载损耗下降5%。

7、寿命到期后可轻易将绝缘材料和铜线分离回收利用，不污染环境。
SGB11-100/10干式变压器结构特点

1、独特的瓷绝缘结构，采用MORA公司绝缘筒和高频陶瓷垫块，永不变形。

2、高、低压线圈采用杜邦NONEX绝缘材料，并经VPI真空加压设备多次浸渍特殊配方的H级绝缘漆，多次烘焙固化以后，外用高强度绝缘材料密封，并高温固化。高压线圈采用机械强度高，散热条件好的连续式结构。

3、铁心材料选用优质高导磁性能硅钢片叠装成，45度全斜结构，绕组与铁心间采用弹性固定装置，使变压器具有较低的空载损耗和噪音。铁心表面经特殊工艺处理，铁心由拉螺杆适度夹紧，上、下夹件由拉板连接并与底座固定为一体，绕组通过弹性垫块固定，缓冲结构可减轻绕组的震动程度和降低噪音。

4、引出线端子固定在绕组上头，分接头在绕组中部，低压引线端子为板式导电排，并采用雅虎焊接。

SGB11-100/10干式变压器订货须知

a、额定容量；  b、高低压额定电压；

c、联结组标号；d、阻抗电压；

e、分接范围；  f、频率；

g、其它（特殊）要求。

北京创联汇通电气设备有限公司交付提示：

    我司通过第三方物流运输，货到付款的方式交付，在此之前，公司需要适当金额的保证金，自收到保证金之日起，我司将根据合同要求期限、地点等相关内容安排发货，货到当地，买方验货无误并支付余款.

SGB11-100/10干式变压器销售部

联系人：唐经理            手机：15313033767

座机：010-57293618        传真：010-62882621

E-MAIL:bjclht@163.com   Qq：2861753625

网站：www.bjclht.net（SGB11干式变压器）

微博：http://e.weibo.com/2685129861/profile

博客：http://blog.sina.com.cn/ganshibianyaqi

欢迎需要各种系列、各种容量和电压等级变压器的各界朋友来电咨询！

欢迎需要各种系列、各种容量和电压等级变压器的各界朋友来电咨询！

欢迎需要SGB11-63/10干式变压器的各界朋友来电咨询价格、参数！

SGB11-100/10干式变压器运输说明

运费方式有：专车配送、自提、民营第三方物流、铁运。

1.专车配送：运输时间：24小时。仅限范围：华中、西北、华北。

2.物流发货：货到验货付款，三天即可到达。涉及范围覆盖全国。

3.中铁运输：一般3-5天到；铁路覆盖区域，详情请来电咨询！

SGB11-100/10干式变压器售后保障及承诺

1.我们承诺，京创牌SGB11-100/10干式变压器完全是按照国家，行业标准进行生产，并满足用户提出的一切要求，选用性能优越，价格合理的元器件，并采用先进的加工工艺，严格按照ISO9000标准进行生产过程控制，本着对用户负责的态度，提供加工工艺完善，技术水平先进，检测手段完备，高标准，高质量的产品。

2.我公司严格执行产品出库检验，检测制度，保证产品合格率达到99.99%。

3.产品质量保证期为自产品初步检验，验收合格之日起一年。

产品质量保证期限内实行“三包”，并做到服务及时，周到，让用户满意。

4.根据用户要求，提供周到，及时的技术服务，并协助和指导用户安装调试。

5.我公司本着“质量，用户至上”的原则，使客户为上帝，视质量为生命。

欢迎社会各界人士考察洽谈合作！

    感谢您点击我的产品信息，给我一次向您介绍产品的机会，我是北京创联汇通变压器厂销售部经理，我公司主营各型号非晶合金变压器，SGB11-100/10干式变压器经过国家质量检测，非常有保障，我公司实行“一年三包，终身维修”完美的售后服务，免去您的后顾之忧。欢迎广大客户来电咨询。唐经理：15313033767！

更多更新的关于SGB11-100/10干式变压器的技术、参数、市场价格动态信息，请关注北京创联汇通电气设备有限公司的微博和博客。

北京创联汇通电气设备有限公司位于首都北京，是一家从事配电变压器定制化设计、生产制造、市场营销及售后服务为一体的综合性电力服务企业。公司拥有先进的变压器生产设备和一流的检测手段，汇聚一批变压器生产、技术、管理精英，具有丰富的各种变压器生产经验，在机电、电气领域具有多项自主知识产权、以强劲实力立足变压器研发前沿。
