供应ZX54开关式直流标准电阻箱
| 价 格： | 2940.00 | |
| 型号/规格： | ZX54 | |
| 品牌/商标： | 东茂 |
ZX54型
开关式直流电阻箱
使用说明书
一、电阻箱的结构
电阻箱是电阻值可变的电阻量具，其电阻值可在已知范围内按一定的阶梯而改变。
开关式直流电阻箱的电阻元件均接于各个触点之间，而且固定于各旋转接触，电刷则在触点上移动。
在此种电阻箱里被利用的电阻是介于起始触点和在使用时电刷所触及的触点之间的电阻。
二、用途
1、供直流电路中作精密调节电阻之用。
2、整机校验万分之五以下的电阻箱。
3、采用精密电阻箱校验携带式直流单臂电桥等。
三、电阻箱主要技术指标
1、测量范围；0.01～111111.11欧姆。
2、在遵守下列使用条件时，电阻箱的误差不会超过表1允许的基本误差。
①、周围空气的温度为20～±1℃，相对湿度在80%以下；
②、电流为直流电；
③、功率不超过额定值。
3、电阻箱的基本误差如表1规定；
表1
|
×10000 |
×1000 |
×100 |
×10 |
×1 |
×0.1 |
×0.01 |
|
±0.01$ |
±0.01% |
±0.01% |
±0.05% |
±0.2% |
±1% |
±5% |
4、电阻箱内部线路与外壳之间的绝缘电阻，应不少于1000兆欧，试验电压为500伏。
5、电阻箱线路与外壳之间的绝缘强度，须能经受住频率为50周，实际正弦波2000伏交流电的作用，历时一分钟。
6、电阻箱各档之间允许电流不应超过表2规定。
表二
|
倍 率 |
×0.01 |
×0.1 |
×1 |
×10 |
×100 |
×1000 |
×10000 |
|
允许通过电流 |
1安 |
1安 |
0.3安 |
0.1安 |
0.03安 |
0.01安 |
0.003安 |
7、外形尺寸为308×233×93毫米，重量4Kg左右。
四、电阻箱结构特点
电阻箱支座具有电位引出端可以按元件检定。开关中的接触环、接触片和电刷之间均用微弹簧紧压，因此长期使用后，接触电阻变差小，支座采用高绝缘聚砜材料注塑，绝缘性能好，面板上读数示值排列成二条直线简捷而清晰的读出示值，电阻箱所有转换开关放在零位时，零电阻为0.01欧姆。因此，最小步进开关无零位，从1开始，在使用过程中对测量结果中不必扣除零电阻。电阻元件采用高稳定锰铜合金丝绕制在陶瓷管上，经过严格的工艺处理，所以，具有高稳定性，ZX54型电阻箱广泛适用于学校、工矿企业和科研单位作测量和其它实验之用。
五、储存使用和保证期限
1、正确使用电阻箱时，应首先旋转一下各组旋钮开关。
2、电阻箱在使用过程中应定期采用药棉用少量的一点点润滑油涂在开关的接触片和电刷上就可以，注明：不能够涂得多了，多了没用。油脂多就会引起接触不好。
3、使用和储存的地方温度应在＋℃－＋30℃，相对湿度不大于80%，周围空气中不应含有腐蚀性气体。
4、电阻箱的保证期限从出厂日期起，保修2年，终生进行维护。
六、随同产品一起的有：
1、装箱单
2、合格证
3、使用说明书
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈婷
- 电话：021-66790211
- 传真：021-6679639
- 手机：18964507995
- QQ ：
供应FMOA被测电池盒
信息内容：⑤辅助器材 序号 型 号 名 称 功 能 和 技 术 指 标 出厂价￥ 2-43 FMOA 被测电池盒 装入一接1.5V电池即可进行真实测量。 45 2-44 FMOB 开关保护组件 ①检流计动态验零,提高调平灵敏度；②保护检流计免遭强冲击；③校准/测量/充放电等电路的点动/切换/换向；④适合多种仪器配用。 240 6分压箱( 用 于 扩 展 电 位 差 计 的 量 程 ) 序号 型 号 名 称 倍率范围 ...

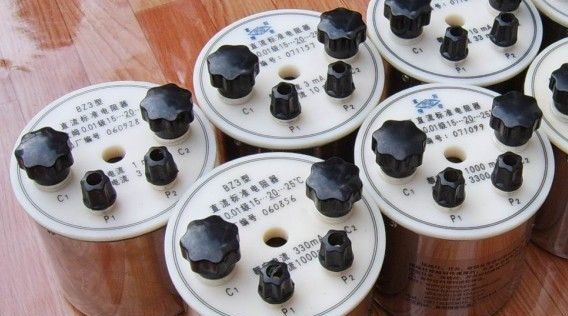

供应BZ3直流标准电阻箱
