4-20mA转0-5V信号隔离放大/变送器、模块芯片
| 价 格： | 5.00 | |
| 型号/规格： | 32.0mm*13.8mm*8.8mm | |
| 品牌/商标： | AOT |
光电系列 模拟直流信号光电隔离放大器
产品概述：
奥通 光耦隔离系列产品是通过模拟信号（线性光耦）隔离放大，转换按比列输出的一种信号隔离放大器。隔离放大器IC产品线性精度高、体积小，远距离无失真传输，而且产品抗EMC电磁干扰强。广泛应用在电力、工业控制转换，仪器仪表、远程监控、医疗设备、工业自控等需要电量隔离测控的行业。光耦隔离系列产品属于双隔离产品，隔离电压3000VDC，输入信号与辅助电源隔离，辅助电源与输出隔离。
产品特点：
1.精度等级：0.1级、0.2级、0.5级。
2.0-2.5V/0-5V/0-10V/1-5V等标准电压信号、0-1mA/ 0-10mA/0-20mA/4-20mA等标准电流信号输入, 输出标准的隔离信号。
3.输出电压信号：0-5V/0-10V/1-5V、输出电流信号：0-10mA/0-20mA/4-20mA，具有高带载能力。
4.全量程范围内极高的线性度（非线性度<0.2%）
应用举例:
1.直流电流/电压信号的隔离、转换、变送及放大
2.模拟信号地线干扰抑制及数据隔离采集
3.信号远程无失传输
4.电力监控、医疗设备隔离安全栅
5.电量隔离测控的工业现场
6. 传感器4-20mA等模拟信号一进一出、一进两出、两进两出模拟信号转换
产品型号及定义
|
连续隔离电压值： 3000VDC |
|
电源电压输入范围： ±10%Vin |
|
引脚焊接温度（10秒）： +300℃ |
AOT U(A) - P - O
输入电压(V) 或 电流信号(mA)值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用户自定义 A8: 用户自定义
辅助电源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P5:用户自定义
输出信号
O1:4-20mA O2:0-20mA O4:0-5V O5:0-10V
O6:1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
5.产品列举：
例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V
型号：AOT U1-P1-O4
例2： 信号输入：0-10V；信号输出:0-20mA；辅助电源：24V
型号：AOT U2-P1-O2
例3：信号输入：4-20mA 信号输出：0-10V；辅助电源：5V
型号：AOT A4-P3-O5
例3：信号输入：4-20mA 信号输出：1-5V；辅助电源：12V
型号：AOT A4-P2-O6
产品说明:
1.SIP12脚符合UL94V-0标准阻燃封装
2. 辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电
3.只需外接电位器既可调节零点和增益
4.电源、信号、输入输出 3000VDC隔离
5.工业级温度范围：-45～+85度
6.有较强的抗EMC电磁干扰和高频信号空间干扰特性
7.大小： 32.0mm*13.8mm*8.8mm
产品技术参数
|
参数名称 |
测试条件 |
最小 |
典型值 |
|
单位 |
||
|
隔离电压 |
1min |
|
3000 |
|
VDC |
||
|
增益
|
|
|
1 |
|
V/V |
||
|
增益温漂 |
|
|
100 |
|
ppm/℃ |
||
|
非线性度 |
|
|
0.1 |
0.2 |
%FSR |
||
|
信号输入 |
电压 |
|
0 |
|
50 |
V |
|
|
电流 |
|
0 |
|
30 |
mA |
||
|
输入失调电压 |
|
|
2 |
5 |
mV |
||
|
输入阻抗 |
电压 |
|
0.3 |
1 |
|
M |
|
|
电流 |
|
|
250 |
|
Ω |
||
|
信号输出 |
电压 |
|
0 |
|
10 |
V |
|
|
电流 |
|
0 |
|
20 |
mA |
||
|
负载能力 |
电压 |
Vout=10V |
|
2 |
* |
kΩ |
|
|
电流 |
|
0 |
350 50 |
* |
Ω |
||
|
频率响应 |
-3DB
|
|
1 |
|
KHz |
||
|
信号输出纹波 |
不滤波 |
|
10 |
20 |
mVRMS |
||
|
信号电压温漂 |
|
|
|
0.2 |
mV/℃ |
||
|
辅助电源 |
电压 |
用户自定义 |
3.3 |
12 |
24 |
VDC |
|
|
功耗 |
|
|
0.5 |
1 |
W |
||
|
工作环境温度 |
|
-45 |
|
85 |
℃ |
||
|
贮存温度 |
|
-55 |
|
105 |
℃ |
||
* 备注：用户对产品电压信号或电流信号的输出带负载能力有要求的，可以按技术要求定制。
|
输出项目 |
输出负载能力 |
响应时间 |
|
4-20mA
|
≤350Ω （如果要求负载为650Ω，请另做注明） |
≤1mS |
|
0-20mA |
||
|
4-12-20mA |
||
|
0-5V |
> 2KΩ |
|
|
0-10V |
||
|
1-5V |
|
输入项目 |
输入阻抗 |
输入过载 |
|
0-1mA |
1KΩ |
1.5倍额定：连续
3.0倍额定：1S |
|
0-10 mA |
250Ω（如果要求输入阻抗为100Ω或其它值，请另做注明） |
|
|
0-20mA |
||
|
4-20mA |
||
|
电压 |
≥1MΩ |
2.0倍额定： 连续 |
|
客户自定义 |
自定义 |
自定义 |
（1）电流输出型产品引脚描述：单列直插12脚（SIP 12）封装
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信号 输入 Sin+ |
信号输入 GND |
空脚 |
辅助电源 PW+ |
辅助电源 PW- |
空脚 |
信号输出 Io+ |
零点调节端或 （空脚） |
增益调节 Adj |
增益调节 Adj |
零点调节端或 （空脚） |
信号输出 Io- |
（2）电压输出型产品引脚描述：单列直插12脚（SIP 12）封装
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信号 输入 Sin+ |
信号输入 GND |
空脚 |
辅助电源 PW+ |
辅助电源 PW+ |
空脚 |
空脚 |
信号输出 GND1 |
增益调节 Adj |
增益调节 Adj |
信号输出 Vo+ |
空脚 |
电压输出产品图
公司名称：深圳市奥通电子技术有限公司
联系人：谭先生
手机：15112496527
QQ：2529381310
传真：0755-83165544
邮箱：atchuangan@163.com
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 谭先生
- 电话：0755-15112496527
- 传真：0755-83119189
- 手机：15112496527
- QQ ：

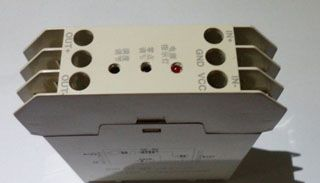

PT100转4-20mA,温度信号变送器
信息内容：热电阻温度信号隔离变送器（DIN导轨安装式） 概述: 热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。 AOT系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。 主要特性: >>输 入：Pt100(-200~+600℃) (范围可选择) 也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等 >>输出信号：4~20mA，0~5V，0-10V 等标准信号 >>辅助电源：5V、9V、12V、15V或24V直流单电源供电 >>工业级温度范围: - 45 ~ + 85 ℃ >>精度等级：0.2级(FSR%，相对于温度) >>内含线性化和长线补偿功能 >>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源 三...

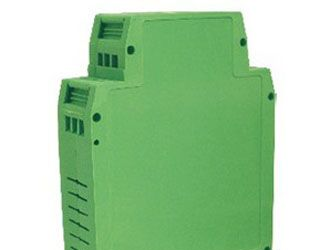

4-20MA转脉冲信号变送器/0-5000HZ隔离器
