（进口芯片）三线触发器专用触发管240V
| 价 格： | 1.00 | |
| 品牌： | 国产 | |
| 型号： | 240GW | |
| 产品类型： | 触发二极管 | |
| 结构： | 台面型 | |
| 材料： | 硅(Si) | |
| 封装形式： | 直插型 | |
| 封装材料： | 树脂封装 | |
| 功率特性： | 小功率 | |
| 频率特性： | 高频 | |
| 正向直流电流IF： | 1（A） | |
| 反向电压： | 500（V） |
SIDAC是基于晶闸管原理和结构的一种两端负阻器件。由于被触发导通时两端的压降只有1.5V左右，因此这种器件的工作状态类似一个开关，故SIDAC又称为双向触发开关。SIDAC的伏安特性见图1。一旦加在SIDAC两端的电压超过其击穿电压UBO，便会通过一个负阻区立刻转为导通状态。低的导通压降使其具有非常低的功率损耗，可在瞬间提供很大的电流。只有当流过SIDAC的电流中断，或者低于其维持电流IH时，SIDAC才会自动由导通状态转到截止状态。
![\"Zhl1.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843950.gif\")
图1SIDAC的伏安特性曲线
图中UBO－转折电压
IBO－转折电流
UDRM－断态重复峰值电压
IDRM－断态重复峰值电流
IH－维持电流
US－开通电压
IS－开通电流
UT－通态电压
SIDAC的电路符号，见图2。
![\"Zhl2.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843653.gif\")
图2SIDAC电路符号
3SIDAC的特点
（1）SIDAC的触发电压高，范围宽，目前可做到90V～330V。
（2）SIDAC具有负阻特性，通态电压UT非常低，只有1.5V左右，所以瞬间能通过较大的电流。
（3）SIDAC是一种无极性的双向触发器件，一个周期浪涌电流ITSM可达20A，通过电感使已充满了电的电容放电，产生高能量的高压脉冲。
（4）SIDAC一旦导通便处于自锁状态，只有流过其本身的电流中断或小于维持电流IH时，才会关断。
（5）响应速度快（ns级）。
（6）封装形式灵活多样。可采用DO－41，DO－201AD，TO－92，TO－220塑料树脂封装。既可单芯片封装，也可多芯片封装在一起。
（7）采用玻璃钝化工艺，耐高温特性好，可靠性高。
4典型应用
SIDAC的应用十分广泛。目前已大量用于高能量的起辉（点火）电路、高压发生器、过压保护、振荡器、代替晶闸管电路等方面。
（1）高压发生器电路，见图3。该电路可用于空调、电冰箱，作为电子杀菌、除臭用。
（2）低电压输入的电子起辉电路，见图4。
![\"Zhl3.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843119.gif\")
图3高压发生器电路
![\"Zhl4.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843926.gif\")
图4电子起辉电路
（3）高压卤素灯起辉电路，见图5。
（4）晶闸管替代电路，见图6。
（5）张弛振荡器电路，见图7。限流电阻R的选取：
![\"Zhl5.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843289.gif\")
图5卤素灯起辉电路
![\"Zhl6.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843580.gif\")
图6晶闸管替代电路
![\"Zhl7a.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843484.gif\")
（a）电路
![\"Zhl7b.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843214.gif\")
（b）波形
图7张弛振荡电路
Rmax≤(Ui－UBO)/IBO
Rmin≥(Ui－UTM)/IH(min)

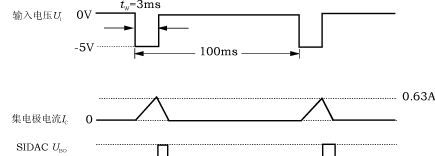

（6）晶体管保护电路，见图8。当用一个晶体管来断开一个感性负载时，C－E结会出现瞬时过压现象，SIDAC可用来保护晶体管的安全。
![\"Zhl8a.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843480.gif\")
（a）电路
![\"Zhl8b.gif](\"http://www.elecfans.com/article/UploadPic/2009-7/200971185843925.gif\")
