供应PMM8713步进电机驱动IC
| 价 格： | 面议 | |
| 型号/规格： | PMM8713 | |
| 品牌/商标： | SANYO |
步进电机驱动IC：PMM8713步进电机总旋转位移，系与输入脉冲总数成正比，其旋转速度则系与输入脉冲的脉冲速率成正比。此为步进电机结构的概要，换言之，步进电机可利用脉冲信号，直接执行开回路定位控制。此为步进电机的特点
有几家公司推出了步进电机相激磁专用IC，其机能大致相同。在驱动步进电机时，除了相激磁之外还必须要有产生步进脉冲产
生电路。三洋电机公司生产之PMM8713IC 为控制一般3 相／4 相步进马达专用芯片。
特点
○通用控制器：可利用激磁模态转换端子执行下述6 种模态的选择。
○ 4 相单激磁
○ 4 相双激磁
○ 4 相单－双激磁
○ 3 相单激磁
○ 3 相双激磁
○ 3 相单－双激磁z
○电源电压范围宽阔：VDD＝4V～18V
○高输出电流：吸极及源极均为20mA
○高噪声容限：所有的输入端子均内装有施密特电路
○两种脉冲输入： 双输入端子式单一人工，单一转换端子式均可执行选择
○激磁状态识别监控器：控制器的动作状态，系作为监控器讯号，以向外部执行输出接脚连接
PMM8713 的引脚概要
dzsc/18/8163/18816348.jpg
功能表：
dzsc/18/8163/18816348.jpg
dzsc/18/8163/18816348.jpg
dzsc/18/8163/18816348.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

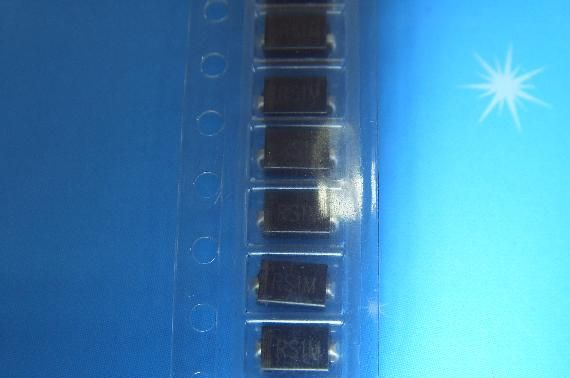

供应RS1M/FR107贴片快恢复二极管
