CPU 414-3 PN/DP 其它：

• 在TCP/IP、UDP和ISO-on-TCP (RFC1006)上实现开放的通讯
• 在基于组件的自动化 (CBA) 中实现分布式智能系统 (PROFINET)
• 通过集成的 Web 服务器而获得附加诊断功能
• 通过网络进行固件更新

可以参数化的属性

可使用 STEP 7 工具“Hardware Configuration”对 S7-400（包括 CPU）的性能和响应进行编程，如：

• MPI多点接口：
  • 站地址定义
  • 启动/循环行为
  • 循环时间和通讯负荷的规定
• 地址分配：
  I/O 模块的编址
• 保持范围：
  定义保持性位存储器、计数器、定时器和时钟存储器。
• 过程映像、局部数据的大小
• 诊断缓存区的长度
• 保护级：
  程序和数据访问授权的定义
• 系统诊断：
  确定诊断信息的处理方法和范围
• 实时中断:
  设定周期

CPU 414-3 PN/DP 其它：

• PROFINET Interface
• 使用 NTP 规程对时间同步进行参数化

信息指示功能

• 状态和错误指示灯：
  通过 LED 指示出内部和外部错误及运行状态，如运行 (RUN)、停止 (STOP)、重新启动 (Restart)、测试功能 (Test function) 等。
• 测试功能：
  可使用编程设备显示程序执行中的信号状态，不考虑用户程序而修改过程变量，读取堆栈存储器的内容，运行单独程序步骤，并禁用程序组件。
• 信息功能：
  可使用编程设备为用户提供有关存储器容量和 CPU 的工作模式，以及工作和负载存储器的当前使用率等方面的信息。

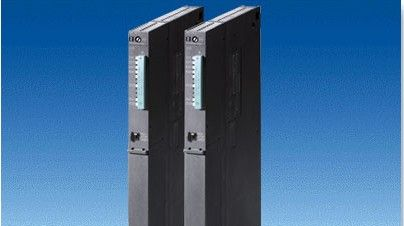

Overview
• 满足中等规模要求中有较高要求的CPU
• 可应用在对程序和处理速度又额外要求的应用中．
• CPU 414-3 PN/DP 中集成了 PROFINET 功能
Area of application

CPU 414-2, CPU 414-3 和 CPU 414-3 PN/DP 为中等性能要求中的高需求而设计． 他们可以满足对程序容量和处理速度有较高要求的应用．

CPU 414-2 和 CPU 414-3　中内置 PROFIBUS DP 口，可以作为主站或从站直接连接到 PROFIBUS DP 现场总线。

使用 IF 964-DP 接口模板，还可将其他 DP 主站系统连接到 CPU 414-3 和 CPU 414-3 PN/DP 上。

在使用 PROFINET-ASIC ERTEC 400 时，CPU 414-3 PN/DP 具有交换机功能。 它提供了可从外部接触到的两个 PROFINET 端口。 除分层网络拓扑结构之外，还可以在新型 S7-400 控制器中创建总线形结构。

注意:
只有 6ES7 964-2AA04-0AB0 接口子模块才能使用。

Design

CPU 装配有：

• 功能强大的处理器：
  CPU 执行每条二进制指令时间仅为 0.045µs 。
• CPU 414-2 : 1 MB RAM (其中，程序和数据各使用 512 KB);
  CPU 414-3: 2.8 MB RAM (其中，程序和数据各使用 1.4 MB);
  CPU 414-3 PN/DP: 2.8 MB RAM (其中，程序和数据各使用 1.4 MB);
  快速 RAM 用于执行部分用户程序
• 灵活扩展：
  131072 个数字量以及 81932 个模拟量输入/输出。
• MPI多点接口：
  通过 MPI，可将最多 32 个站连成简单网络，数据传输速率高达 12 Mbit/s。CPU 可与通讯总线（C 总线）和 MPI 的站之间建立最多 32 个连接。
• 模式选择开关：
  波动开关设计。
• 诊断缓冲区：
  的故障和中断事件保存在一个环形缓冲器中，用于进行诊断。 可以对输入数目进行设定。
• 实时时钟：
  日期和时间附加在 CPU 的诊断消息后面
• 存储卡:
  用于扩展内置的装载存储器。 存储在装载存储器中的信息包括S7-400参数数据以及程序，因此需要2倍的存储空间。 其结果是：
  • 内置的装载存储器不能满足大程序量的要求，因此需要存储卡。 可使用 RAM 和 FEPROM 卡。
• PROFIBUS-DP 接口和组合的MPI/DP 接口：
  通过 PROFIBUS DP 主站接口，可以实现分布式自动化组态，从而提高了速度，便于使用。 对用户来说,分布式I/O单元可作为一个集中式单元来处理(相同的组态、编址和编程).
  组合式配置： SIMATIC S5和SIMATIC S7可以作为PROFIBUS主站符合EN 50 170规范。

CPU 414-3 和 CPU 414-3 PN/DP 还包括：

• 附加模块插槽：
  可用IF 964-DP 接口子模板进行连接到PROFIBUS DP主站系统中。

CPU 414-3 PN/DP 另外包括：

• PROFINET 接口，带 2 个端口（交换机）：
  • PROFINET I/O，可连接 256 个 IO 设备
  • PROFINET CBA
Functions
• 块保护：
  用户程序使用密码保护，可防止非法访问。
• 集成的 HMI 服务：
  用户只能用HMI设备指定数据源地址和数据目标地址，此后系统将自动地进行数据传输。
• 集成的通讯功能:
  • PG/OP 通讯
  • 共享数据通讯
  • S7 标准通讯
  • S7 通讯
