供应RH74贴片电感,工字形电感,华锐达RH74贴片电感

价 格: 面议
型号/规格:RH74
品牌/商标:华锐达
环保类别:无铅环保型
主要用途:普通/民用电子信息产品
额定电流:A
额定电压:V
外形尺寸:mm

  RH74贴片电感参数:



应用范围:

阻流

种类:

电感线圈

品牌:

华锐达

型号:

RH74

封装形式:

功率电感

绕线形式:

单层密绕式

导磁体性质:

锰锌

磁芯形状:

工字形

工作频率:

高频

安装方式:

立式密封

骨架材料:

胶木

电感量:

定做(mH



  贴片电感元件选型和应用注意的事项

  1.  电感量及允许误差

  电感量系指产品技术规范所要求的频率测量的电感标称数值。电感是以亨利、毫亨、微亨、纳亨为量值单位,误差细分为:F级(±1%);G级(±2%);H级(±3%);J级(±5%);K级(±10%);L级(±15%);M级(±20%);P级(±25%);N级(±30%);最常用的是J 、K、M级。

  2.  测试频率

  正确的测量电感器L 、Q、DCR值,须先按规定在被测电感上施加交变电流,电流的频率越接近该电感的实际工作频率越好。假设电感值单位小至纳亨级(NH)时,要求测量仪器的频率高达3G.

  3.  直流电阻

  除功率电感器不测直流电阻(只检查导线规格),其它电感器按要求须规定直流电阻,一般越小越好。

  4.  工作电流

  取电感器额定电流的1.25~1.5倍为工作电流,一般应降额50%使用方较为安全。

  5. 电感量的稳定性

  电感器因为环境温度变化1℃所产生电感量的变化△L/△t与原有电感量L值的比值为电感的温度系a1,a1=△L/L*△t.除电感温度系数可决定其稳定性外,还应重视由于机械振动和时效老化所引起的电感量的变化。

  6. 抗电强度及防潮

  对于有抗电强度要求的电感器要选用封装材料耐电压高的品种,一般耐压较好的电感器,防潮性能也较好。采用树脂浸渍、包封、压铸工艺都可满足该项要求。

  7. 焊盘或针脚

  焊盘或针脚是选购和使用电感线圈不可忽视的重要方向,主要考核其拉力、扭力、耐焊接热和可焊性试验等,以保证焊接的可靠性。

  对于贴片电感(SMD)一定要严格按设计的焊盘尺寸选购,带针脚的电感,一般无严格规定同参数和立式、卧式可互换,只是由于PC板安装位置限制而指定品种。

  8. 贴片元件的包装

  全部使用承载带装以避免相互碰撞和挤压,基于SMT贴装作业对载带包装上带要求的考虑,三一电感出厂的产品上带的剥离力均在20g~100g之间,少于20g的剥离力除自粘带外是不合格的,对于体积较大、重量较重的元件都必须用热封带作为上带封装。

  9. 包装防护

  a、电感器的磁性材料属于易碎品,在运输和贮存过程中要注意轻拿轻放;

  b、产品的包装:一般选用小盒作为内包装,外包装则选用坚固的双层纸箱,可承受40Kg重压。

  10. 防潮和防氧化

  本公司的产品在出厂前都通过了防氧化处理和盐雾试验,以保证产品良好的可焊性,

  11.  保存期限

  一般电感的保存期限在6个月内为使用期限,超过6个月的产品需要重新进行可焊性试验合格后方可再使用。三一生产的电感经过防氧化处理,产品的使用期限可延长至8个月。



 dzsc/18/8154/18815434.jpg





拨打找华锐达电子

的制造工厂!优质的材料来源!迅速的服务反馈!可靠的品质保障!全方位为您着想的营销团队!





主要供应直插电感,铁氧体环、锰锌环、绿环电感,滤波器,共模滤波器,高频电感SMRH62BRH127RH103R 104R 105RRH74PKLFQ系列,H 双向滤波器, H 空心线圈,H 工字电感DRW带凸台插件,CD开磁系列,CD 拷贝,103104105R6028 70320804 1206124 125 1278D28 8D38 8D438D13D 4D 5D6D等等。

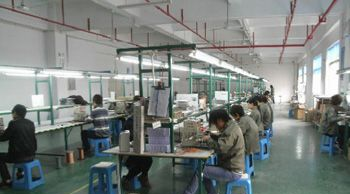

公司风貌:





dzsc/18/8154/18815434.jpg
dzsc/18/8154/18815434.jpg  dzsc/18/8154/18815434.jpg







我们的优势:



  1.快速反应:承诺以最快的时间给予您详细的报价说明及产品资料;承诺以最短的时间为你量身定制你要求的产品。



  2.优质的产品和价格:我公司通过厂家采购,大定量采购各种原材料等措施使降低了公司的成本,且保证产品优质且价廉,并切实将我公司的规模效应所获得的优势直接优惠于客户。



  3.贴心的服务:我公司所出售产品均享受部分有偿服务。量大或者长期合作客户更可成为我公司VIP客户,享受更加实惠的价格和贵宾般的服务。



  我公司的口号“因为专注,所以”,我公司将一如既往的倾尽公司全体员工的心血为您生产优质的产品。欢迎新老客户来电垂询。



  我们的团队:



  我们是一个年轻化的民主大家庭,允许犯错,允许个人主张,允许创意,我们不断扩张,成长迅速,同样需要不断进取,积极向上的你,与我们一同迈步,共同成长!



深圳市华锐达电子有限公司
公司信息未核实
  • 所属城市:广东 深圳
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 胡林立
  • 电话:0755-29485625
  • 传真:0755-29485623
  • 手机:15986757947
  • QQ :QQ:2355405950QQ:2355405959QQ:2355405951
