供应热电阻温度变送器/热电偶温度变送器/温度变送器

价格：		面议
型号/规格：		HR-WP-201TR/TC20
品牌/商标：		虹润

详细介绍
企业详情

HR-WP-20智能温度变送器

概述：三端子温度变送器将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统,用作热电偶温度变送时，具有冷端温度自动补偿功能。
    可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。
    单通道、双通道。
    热电阻、热电偶、毫伏输入。
    模拟量、RS-485、继电器接点信号输出。
    输入/输出/电源三隔离。
    传输精度±0.1%。
    模块化设计，体积小，功耗低。
    全智能，数字化，可编程。
    各端子可带电插拔，便于安装、维护。
    标准的35mmDIN导轨卡式安装。

dzsc/18/8119/18811999.jpg

结构外型图 dzsc/18/8119/18811999.jpg
dzsc/18/8119/18811999.jpg 技术参数

输入
输入信号	热电阻、热电偶、毫伏信号(订货时确定或配置编程器自行编程)
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ(需要更高负载能力时，请在订货时说明)
报警输出	继电器.容量：DC30V/2A，AC125V/0.6A
通讯	MODBUS-RTU协议，RS-485传输距离≤1000米。
电源
电源	DC24V(±10%)，AC100-265V(50-60Hz)
功耗	DC24V 单路输出功耗：≤1.7W,双路输出功耗：≤2.2W AC100-265V 单路输出功耗：≤2.5W，双路输出功耗：≤3W
其它参数
绝缘强度 (输入/输出/电源之间)	2500Vrms (1 min，无火花)
工作温度	0～50℃
相对湿度	≤85%RH
温度漂移	＜50ppm/℃
安装方式	35mmDIN导轨安装
安装尺寸	18.5109116.5mm(宽高深)
测量精度	0.2%FS±1字
响应时间	≤1S
重量	约140克

仪表选型 1、 温度变送器选型

型号										说明
HR-WP-20	□	□	□	□	-□	（）	□	-□	-□
输入通道数	1 2									单路输入双路输入
变送器类型		TC TR								热电偶温度变送器热电阻温度变送器
路输出类型			□							见输出类型表
第二路输出类型				□						见输出类型表
路输出类型					□					见输入信号类型
第二路输出类型						□				见输入信号类型
变送温度范围							（）			设置变送输出温度范围
供电方式								T W		AC100～265V（开关电源） DC24V（开关电源）
测量精度									B	0.5%FS（可省略） 0.2%FS（请注明）

2、 输入类型表

输出代码	功能	输出代码	功能
00	热电偶B（400～1800℃）	11	热电阻Cu50（-50.0～150.0℃）
01	热电偶S（0～1600℃）	12	热电阻Cu53（-50.0～150.0℃）不可切换
02	热电偶K（0～1300℃）	13	热电阻Cu100（-50.0～150.0℃）
03	热电偶E（0～1000℃）	14	热电阻Pt100（-200.0～650.0℃）
04	热电偶T（-200.0～400.0℃）	15	热电阻BA1（-200.0～600.0℃）
05	热电偶J（0～1200℃）	16	热电阻BA2（-200.0～600.0℃）
06	热电偶R（0～1600℃）	17	0～400Ω线性电阻全量程
07	热电偶N（0～1300℃）	19	30-350Ω远传电阻全量程
08	热电偶F2（700～2000℃）不可切换	20	0-20mV 全量程
09	热电偶Wre3-25（0～2300℃）	22	0-100mV 全量程
10	热电偶Wre5-26（0～2300℃）不可切换

3、 输出类型表

输出代码	功能	输出代码	功能
0	无输出	5	0-10V
1	1～5V	6	0-20mA
2	4～20mA	K1	继电器接点(仅限输出Ⅱ)
3	0-5V	D1	RS-485通讯(仅限输出Ⅰ)
4	0-10mA	特殊规格

型号举例：
1、HR-WP-201TR20-PT100（0-200℃）-W-B；
含义：一路PT100热电阻输入，一路4-20mA变送输出，变送输出对应0-200℃，DC24V供电，测量精度0.2％FS。
2、HR-WP-202TC22-K（0-1000℃）-T；
含义：二路K型热电偶输入,二路4-20mA变送输出,变送输出对应0-1000℃,AC100-265V供电，测量精度0.5％FS。（注：订货时请在选型后标注输入量程范围。特殊功能可订制）。 接线图

dzsc/18/8119/18811999.jpg

大连虹润电子有限公司

公司信息未核实

所属城市：辽宁大连
[联系时请说明来自维库仪器仪表网]
联系人： 韩先生
电话：0411-84246359
传真：0411-84202428
手机：13795151355
QQ ：

公司相关产品

供应智能配电器隔离配电器配电隔离器

信息内容：

HR-WP-20智能配电器概述：三端子配电器给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电压或电流信号，经本隔离器转换成所需的输出信号至控制系统。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场一次仪表提供电源、信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。单通道、双通道。直流电压、电流输入。模拟量、RS-485、继电器接点信号输出。 24V配电输出。输入/输出/电源三隔离。传输精度±0.1%。模块化设计，体积小，功耗低。全智能，数字化，可编程。各端子可带电插拔，便于安装、维护。标准的35mmDIN导轨卡式安装。 dzsc/18/8120/18812000.jpg ...

详细内容>>

供应信号隔离器/信号分配器/信号转换器/隔离变送器

信息内容：

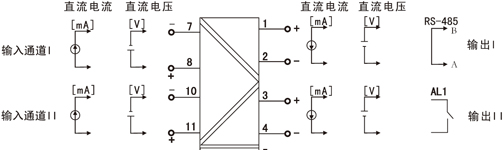

HR-WP-20智能电压/电流变送器概述：三端子电压/电流变送器将直流电压或电流信号经过隔离传送,转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示,通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。单通道、双通道。直流电压、电流输入。模拟量、RS-485、继电器接点信号输出。输入/输出/电源三隔离。传输精度±0.1%。模块化设计，体积小，功耗低。全智能，数字化，可编程。各端子可带电插拔，便于安装、维护。标准的35mmDIN导轨卡式安装。 dzsc/18/8120/18812001.jpg 结构外型图 ...
