供应合金超低阻贴片电阻

价格：		0.20
型号/规格：		合金超低阻贴片电阻
品牌/商标：		凯华信
环保类别：		无铅环保型
产品主要用途：		工业电子电气设备
功率分类：		小功率（＜1W）
精度类别：		普通型
外形结构特征：		长方体型
引出线类型：		无引出线
包装形式：		卷带编带包装

详细介绍
企业详情

I. 特征

功率高达 3 W
温度系数低至 ±50PPM/℃
阻值范围从0.5 到 20 m 欧姆
阻值可定制
尺寸范围宽：1206/2010/2512

II. 尺寸结构图

dzsc/18/7971/18797138.jpg

类型	阻值范围 (m Ω)	尺寸(mm)
类型	阻值范围 (m Ω)	L	W	T	D
LR12T0M50G	0.50	6.35±0.254	3.18±0.35	0.60±0.20	2.675±0.254
LR12T0M75G	0.75	6.35±0.254	3.18±0.35	0.60±0.20	2.475±0.254
LR12TG	1.0-1.5	6.35±0.254	3.18±0.35	0.60±0.20	1.425±0.254
LR12TG	2.0-3.0	6.35±0.254	3.18±0.35	0.60±0.20	1.175±0.254
LR12TR004G	4.00	6.35±0.254	3.18±0.35	0.60±0.20	2.175±0.254
LR12TG	5.0-6.0	6.35±0.254	3.18±0.35	0.60±0.20	1.925±0.254
LR12TR007G	7.0	6.35±0.254	3.18±0.35	0.60±0.20	1.425±0.254
LR12TG	8.0-20	6.35±0.254	3.18±0.35	0.60±0.20	1.175±0.254
LR12T0M50	0.50	6.35±0.254	3.18±0.354	1.4±0.20	1.425±0.377
LR12T0M75	0.75	6.35±0.254	3.18±0.254	1.0±0.20	1.425±0.377
LR12TR001	1.00	6.35±0.254	3.18±0.254	0.80±0.20	1.425±0.377
LR12T1M50	1.5	6.35±0.254	3.18±0.254	0.65±0.20	1.425±0.377
LR12TR002	2.00	6.35±0.254	3.18±0.254	0.50±0.20	1.425±0.377
LR12T2M50	2.50	6.35±0.254	3.18±0.254	1.00±0.20	1.425±0.377
LR12TR003	3.00	6.35±0.254	3.18±0.254	0.70±0.20	1.425±0.377
LR12TR004	4.00	6.35±0.254	3.18±0.254	0.60±0.20	1.425±0.377
LR12TR005	5.00	6.35±0.254	3.18±0.254	0.50±0.20	1.425±0.377
LR12TR006	6.00	6.35±0.254	3.18±0.254	0.50±0.20	1.425±0.377
LR12T6M50	6.50	6.35±0.254	3.18±0.254	0.45±0.20	1.425±0.377
LR12TR007	7.00	6.35±0.254	3.18±0.254	0.45±0.20	1.425±0.377
LR10T	1.0-10	5.08±0.254	2.54±0.15	0.60±0.20	1.665±0.625
LR06T	1.0-10	3.20±0.254	1.60±0.104	0.60±0.20	0.980±0.380

标准电气特性

类型	功率	温度范围	精度 (%)	阻值(m Ω)	温度系数(PPM/℃)
LR12TK	1W	-55℃~+170℃	1,3,5	2.5-3.0	150
LR12TE	1W		1,3,5	4.0-5.0	100
LR12TW	1W		1,3,5	6.0-7.0	75
LR12TDG	1W		1,3,5	11.0-20.0	50
LR06TD	1W		1,3,5	1.0-10.0	50
工作电流 I =√ (P/R): 工作电压 = √ (P*R)

高功率电气特性

类型	功率	温度范围	精度 (%)	阻值(m Ω)	温度系数(PPM/℃)
LR12TDS	2.0W	-55℃~+170℃	1,3,5	0.5-2.0	50
LR12TDSG	2.0W		1,3,5	7.0-10	50
LR12TDBG	2.5W		1,3,5	4.0-6.0	50
LR12TDRG	3.0W		1,3,5	1.0-3.0	50
LR12TERG	3.0W		1,3,5	0.5-0.75	100
LR10TDA	1.5W		1,3,5	1.0-10.0	50
工作电流 I =√ (P/R): 工作电压 = √ (P*R)

III. 电气特性

项目	规格		测试方法
项目	黑色涂体	绿色涂体	测试方法
温度系数	依规定		MIL-STD-202F 方法 304 +25/-55/+25/+125/+25℃
短时间过负荷	±0.5%	±1%	JIS5202-5.5 2.5倍额定电压时间：5秒
可焊性	焊锡面积覆盖在95%以上		JIS5202-6.4 350°C±10°C 时间： 3±0.5 秒
耐冲击	±0.5%	±1%	MIL-STD-202F 方法 107G -55℃-150℃, 循环 100次
焊接耐热性	±0.5%	±1%	MIL-STD-202F 方法 210E 260℃±5℃,时间：10±1 秒
耐温寿命	±1%	±1%	MIL-STD-202F 方法 103A 温度70℃±2℃，恒温恒湿箱中，额定电压测试1.5测试小时，停止0.5小时,连续测试1000小时

关键词：合金超低阻贴片电阻

深圳市凯华信电子有限公司

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 胡小姐
电话：0755-29785496-811
传真：0755-29785478
手机：18922890475
QQ ：

公司相关产品

供应低阻值电阻器FLW

供应低阻值电阻器FLW

信息内容：

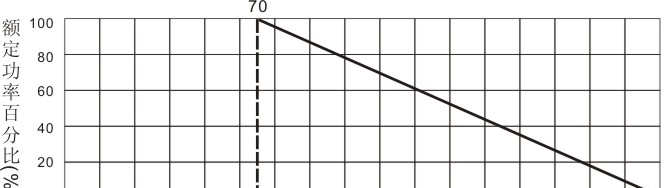

商品详细介绍 I. 特点功率型低阻值，低电感电阻器径向，轴向型开放结构 II. 尺寸结构图 dzsc/18/8033/18803374.jpg III.降功耗曲线图 dzsc/18/8033/18803374.jpg IV.技术说明型号 ...

详细内容>>

供应线绕无感电阻器 0.1R 凯华信

供应线绕无感电阻器 0.1R 凯华信

信息内容：

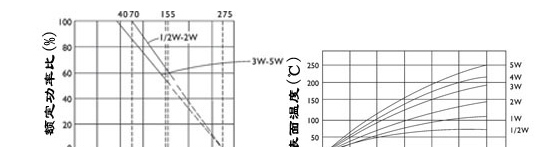

耐热性好，温度系数小，低杂音，负荷功率大，不燃性使用环境温度:-55℃~+125℃ II. 尺寸结构图 dzsc/18/8586/18858681.jpg 类型尺寸(mm) 阻值范围功率 L±0.5 D±1.0 H±2.0 ...
