供应六位红光数码管 六位红光数码管生产厂家
| 价 格： | 面议 | |
| 型号/规格： | 共阴 | |
| 品牌/商标： | 三达尔 |
六位红光数码管技术参数：
发光颜色：红色，黄绿色，蓝色，黄色，橙色，（整个显示时有单一颜色，也可选有多种混合颜色，根据客户需求而定）
极性：共阴，共阳。
公共脚：12，9，8，6
线路：A
功能：显示6位数据（根据客户需求而定）
产品工作电压：正常红黄黄绿LED工作电压为1.8-2.4V 翠绿白色以及蓝色LED工作电压为2.8-3.4V
用途：各种需要数据显示的电器产品
怎样测量数码管引脚，分共阴和共阳?
找公共共阴和公共共阳：首先，我们找个电源（3到5伏）和1个1K（几百欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的，找到一个就够了，然后GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阴的了。相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的。也可以直接用数字万用表，红表笔是电源的正极，黑表笔是电源的负极。
●我司拥有先进的生产设备：
dzsc/18/7944/18794447.jpg
dzsc/18/7944/18794447.jpgdzsc/18/7944/18794447.jpg
●我公司生产LED光电器件，尤其长于白光数码管和蓝光数码管的研发设计制造，还有为广大消费电子产品设计制造LED彩色模组，用于替代VFD和LCD，得到众多的客户认同。白光数码管于近两年开始设计用于智能仪表行业，我们应用户的要求开发了几款不同规格的白光数码管，在满足用户的使用要求下尽量降低制造成本。欢迎各位朋友来电来人咨询。

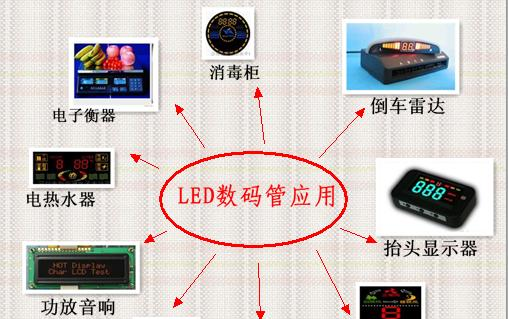

●我司产品应用广泛：
dzsc/18/7944/18794447.jpg
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 梁若飞
- 电话：020-13751865071
- 传真：020-39981691
- 手机：13751865071
- QQ ：
供应六位绿光数码管 六位绿光数码管欢迎来电咨询
信息内容：六位绿光数码管分类： 按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。 数码管的结构介绍： led数码管（LED Segment Displays）是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。led数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。位数有半位，1，2，3，4，5，6，8，10位等等....，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。图2是共阴和共阳极数码管的内部电路，它...
供应三位黄光数码管
信息内容：三位黄光数码管产品分类： 按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。 数码管动态显示驱动： 数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制电路，位选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是哪个数码管会显示出字形，取决于单片机对位选通COM端电路的控制，所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。通过分时轮流控制各个数码...
