供应CS050LX霍尔电流传感器

价格：		面议
型号/规格：		CS050LX
品牌/商标：		CHIEFUL

详细介绍
企业详情

产品描述：

应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 特点：
◆应用霍尔原理的开环(补偿)电流传感器
◆输出为电压信号
◆低温漂
◆宽频带
◆抗干扰能力强

应用领域：
◆交流变频调速,伺服电机
◆不间断电源
◆开关电源
◆电池电源
◆电焊机电源

◆电参数

	型号	CS005LX	CS010LX	CS015LX	CS020LX	CS025LX	CS030LX	CS050LX
I_PN	原边额定输入电流	5	10	15	20	25	30	50	A
I_P	原边电流测量范围	0～±7.5	0～±15	0～±22.5	0～±30	0～±37.5	0～±45	0～±75	A
V_OUT	副边额定输出电压	4±1%							V
V_C	电源电压	±12～±15(±5%)							V
I_C	电流消耗	V_C=±15V <10							mA
V_d	绝缘电压	在原边与副边电路之间2.5 KV有效值/50Hz/1分钟
	绝缘强度	≥500MΩ at　500V DC
ε_L	线性度	<1							%FS
V₀	零点失调电压	T_A =25℃ <±30							mV
V_OM	磁失调电压	I_PN→0 <±20							mV
V_OT	失调电压温漂	I_PN=0 T_A =-25～+85℃ <±1.5							mV/℃
Tr	响应时间	≤3							μs
f	频带宽度(-3dB)	DC～20							kHz
T_A	工作环境温度	-25～+85							℃
T_S	贮存环境温度	-40～+100							℃
R_L	负载电阻	≥10K							Ω
	标准	Q/3201CHGL02-2007

◆外形尺寸（mm）

dzsc/18/7877/18787766.jpg

引脚说明： 1：+15V 2：-15V 3：Vout 4：0V(电源地) 5：原边电流输入 6：原边电流输出

◆使用说明

1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。
2、可按用户需求定制不同额定输入电流和输出电压的传感器。

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

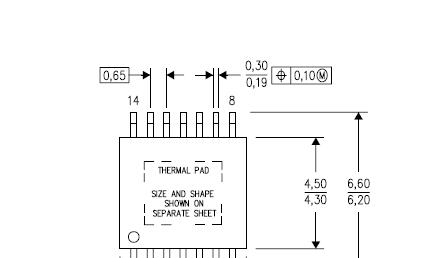

供应具有轻载模式的4.5V至18V 输入4A 同步降压DC-DC转换器PS54426
