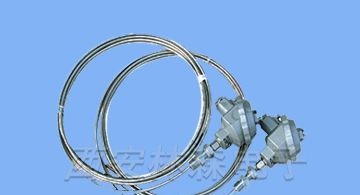

工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。可以直接测量0～1800℃各种生产过程中的液体、蒸汽和气体介质以及固体表面温度。
一、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
二、产品执行标准
IEC584、GB/T18404-2001、GB/T16839-1997、JB/T5518-1991、JB/T9238\9-1999等
三、测量范围及允差
|
热电偶类别
|
代 号
|
分 度 号
|
测 量 范 围
|
允 差
|
|
铂铑30-铂铑6
|
WRR
|
B
|
0～1800℃范围内任选
|
±1.5℃或±0.25%t
|
|
铂铑10-铂
|
WRP
|
S
|
0～1600℃范围内任选
|
±1.5℃或±0.25%t
|
|
镍铬-镍硅
|
WRN
|
K
|
0～1300℃范围内任选
|
±2.5℃或±0.75%t
|
|
镍铬-铜镍
|
WRE
|
E
|
0～800℃范围内任选
|
±2.5℃或±0.75%t
|
四、热响应时间
在温度出现阶跃变化时，热电偶或热电阻的输出变化至相当于该阶跃变化的50%所需要的时间，称为热响应时间。用τ0.5 表示。
五、公称压力
一般指在工作温度下，保护管所能承受的静态外压不破裂。实际上不仅与保护管材料、直径、壁厚有关，而且还与结构、安装方法、置入深度以及被测介质的流速和种类有关。
六、最小置入深度
陶瓷保护管，应不小于保护管直径的10～15 倍；金属及合金保护管，应大于保护管直径的15～20 倍。
七、常温绝缘电阻
常温绝缘电阻的试验电压为直流500±50V，测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45%RH，大气压力86～106kPa。热电偶在该条件下放置时间不小于2 小时。
|
