应用霍尔效应闭环原理的电压传感器，能在电隔离条件下测量各种信号的电压。
|
电参数
|
|
|
型号
|
VSM100DP
|
VSM200DP
|
VSM400DP
|
VSM800DP
|
VSM1000DP
|
VSM1200DP
|
|
|
VPN
|
原边额定输入电压
|
100
|
200
|
400
|
800
|
1000
|
1200
|
V
|
|
VP
|
原边电压测量范围
|
0～±150
|
0～±300
|
0～±600
|
0～±1200
|
0～±1500
|
0～±1500
|
V
|
|
VOUT
|
副边额定输出电压
|
4±1%
|
V
|
|
VC
|
电源电压
|
±15(±5%)
|
V
|
|
IC
|
电流消耗
|
30
|
mA
|
|
Vd
|
绝缘电压
|
在原边与副边电路之间3KV有效值/50Hz/1分钟
|
|
|
εL
|
线性度
|
<0.2
|
%FS
|
|
V0
|
零点失调电压
|
TA=25℃ <±25
|
mV
|
|
VOT
|
失调电压温漂
|
VP=0 TA=-25～+85℃ <±1
|
mV/℃
|
|
Tr
|
响应时间
|
<100
|
us
|
|
TA
|
工作环境温度
|
-25～+85
|
℃
|
|
TS
|
贮存环境温度
|
-40～+100
|
℃
|
|
|
标准
|
Q/320115QHKJ01-2010
|
|
|

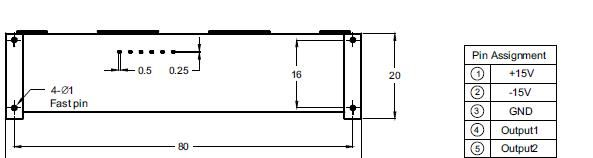

外形尺寸（mm）
|
dzsc/18/7730/18773081.jpgdzsc/18/7730/18773081.jpg
引脚说明：1,+15V 2,-15V 3,Vout 4,0V(电源地) OFS,零点调节 GIN,幅度调节
|
|
使用说明
|
|
1、传感器错误的接线可能导致模块损坏。传感器通电后，当被测电压从传感器输入端接入，即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
|
|
