顶装远传型磁性翻板液位计产品
| 价 格： | 1200.00 | |
| 型号/规格： | HN | |
| 品牌/商标： | 华能 |
概述
HN系列顶装远传型磁性翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品，具有现场 指示清晰又能远传控制等优点。顶装远传型磁性翻板液位计能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种 塔、罐、槽及球形容器上的液位指示。
工作原理
顶装远传型磁性翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒 组成)、以及液位变送器等组成，其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对研制)， 在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动 并显示红、白颜色来指示液面高度，同时液位变送器将液位信号传送至控制中心进行液位指示和控制，也 可通过计算机进行集中监控。
主要技术指标：
1、 量程范围(mm):300～6000
2、 介质密度(g/cm3):0.5～2
3、 工作温度(℃):-40～350
4、 压力等级(MPa):≤32
5、 测量精度(mm):≤±10
6、 远传距离(m):1000
工作原理
HN系列顶装远传型磁性翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒 组成)、以及液位变送器等组成，其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对研制)， 在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本体外的翻板翻动 并显示红、白颜色来指示液面高度，同时液位变送器将液位信号传送至控制中心进行液位指示和控制，也 可通过计算机进行集中监控。
想了解更多液/物位仪表系列产品请进：www.china-hnyb.com
想了解更多产品请进：www.zghnyb.com
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李先生
- 电话：0517-86914100
- 传真：0517-86856070
- 手机：13338914855
- QQ ：
侧装型磁性翻板液位计特点及适用场所；液位计
信息内容：产品概述: HN系列侧装型磁性翻板液位计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。侧装型磁性翻板液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。侧装型磁性翻板液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。 工作原理: 在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色(或银色翻为金色)，以指示实际液面高度。 特点及适用场所: 1、适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。 2、加装液位传送器及磁性开关，不须停机可随时安装或调...
磁翻板液位计工作原理 液位计技术指标

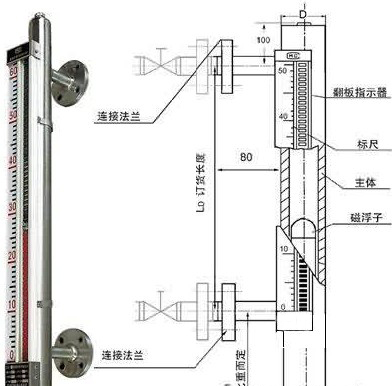

信息内容：HNUHZ型磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。HN UHZ系列磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上HN 系列液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。HN UHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。 工作原理： 磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。 磁翻板液位计结构如下图所示: dzsc/18/7668/18766822.jpg 主要技术指标 1、量程范围（mm）：300～19000 2、介质密度（g/cm3）：...
