供应400UF DC-Link 铝壳干式直流滤波电容器
| 价 格： | 250.00 | |
| 型号/规格： | DCLink | |
| 品牌/商标： | CSF/saifu | |
| 环保类别： | 普通型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 单件包装 | |
| 产品主要用途： | 工业电力电气设备 | |
| 引出线类型： | 螺栓型 | |
| 特征： | 圆柱体型 | |
| 标称容量范围： | 400uf | |
| 额定电压范围： | 1100V | |
| 温度系数范围： | -40~85℃ |
DC-Link 铝壳干式直流滤波电容器
n 内部构造 Internal construction
1、 电介质
该电容器是采用低损耗的金属化聚丙烯薄膜，该自愈式薄膜是采用进口基膜、应用专利技术蒸镀的渐变方阻安全膜。
薄膜采用全自动化设备卷绕成圆柱形，应用无感卷绕技术，芯子内部采用薄铜片连接技术，使得电容器制作电感更小，过电流过电压能力更强。
根据长期的使用与试验结果验证，我们的电容器电介质有非常好的自愈特性。
我们采用在薄膜边缘加厚的形式，增大边缘接触面积，从而使薄膜与喷金面的接触部分更好，加大产品的过电流能力，减少边缘应力。
2、 溶剂
电容器中填充的介质是为了隔离电极间的空气，没有填充介质的保护，金属镀层将会被氧化，金属化薄膜将会越来越多的被自愈，电容器的容量越来越小，损耗越来越大。
因此，在我们将电容器放入铝壳中用聚氨酯进行灌注时，需要对电容器进行真空干燥处理，从而保护卷绕的芯子与其周围的环境，使得电容器在长期使用时容量非常稳定。
电容器内部填充的是聚氨脂，因此该电容有很高的体积利用比，非常好的自愈特性和过压自动保护特性，当运行过程中发生意外状况或者电容器超负荷时，电容器内部会自动断开确保运行安全。
n 产品编码解说 Part number system
|
产品规格 Products specification |
|
1K10-3706 |
|
型号 type |
|
AG |
|
产品高度 Products high |
|
H13 |
|
产品直径 Products diameter
|
|
D76 |
n 技术与性能特性 Technology and performance characteristics
|
Compliance with Standards 标准 |
IEC 61071、 IEC61881 |
|
operating temperatures（Case）运行温度（外壳）
|
-40°C to +70 °C |
|
storing temperature 存储温度
|
-40 ... +85°C |
|
ΘHOTSPOT 热点温度 |
≤85°C |
|
Capacitance tolerance 电容器公差
|
± 5% or ± 10% |
|
tanδ0 损耗 |
2 x10-3 (100Hz,20°C)
|
|
Test voltage terminal to terminal UTT 端子间测试电压
|
1.5 URMS for 10 seconds |
|
Test voltage terminal to case UTC 端子与外壳间测试电压
|
3kV - 50Hz for 60 seconds |
|
Permissible relative humidity 允许的相对湿度 |
75%Annual average ≤ 95% on 30 days / year, 年平均湿度75%，30天/年 |
|
IEC climatic category IEC气候类别 |
40 / 85 / 21 |
|
Capacitance deviation in the operating temperature range of –25°C to +70 °C 在–25°C to +70 °C温度下工作时允许容量变化值 |
±1.5% max on capacitance value measured at +20 °C 偏差±1.5%相对于20°C测量值 |
|
Case components 外壳成分 |
Aluminium、plastic、304 stainless steel 铝外壳、塑料外壳、304不锈钢外壳 |
|
Terminals 端子 |
Tinned brass fastons or screws 镀锡铜螺杆 |
|
Installation 安装位置 |
Whatever Position 任意位置 |
|
Life Expectancy 预期寿命 |
≥ 100.000 hours at Un |
|
Failure quota 失效率 |
50 FIT |
|
Recommended torque for screw connections 推荐的连接扭矩 |
内螺纹M6-3Nm,M8-6Nm |
n 特点 Features
² 应用于直流滤波电路中，可替代电解电容
² 等效串联电阻小，能承受较大的纹波电流
² 自感小
² 有自愈性
² 寿命长
² 铝壳，树酯灌封
n 应用场合 Applications
² 风能发电、太阳能发电用变频器上
² 交通工具，如：电动车和混合动力车
² 焊接设备，电梯，电机驱动
n 技术参数 Technical Specification
|
Cn |
Rs |
Imax |
Î |
WN |
Ls |
D x L |
Drawing |
m |
Order No. |
|
(uf) |
(mΩ) |
(A) |
(KA) |
(Ws) |
(nH) |
(mm) |
(Kg) |
||
|
Un 700VDC Us 1050v Ur200V U t-t 1050 VDC Ut-c 3000 VAC |
|||||||||
|
370 |
2.1 |
40 |
2.0 |
86 |
50 |
Φ76 x 130 |
A、B、C、D |
0.7 |
AG.H13 0K70-3706D76 |
|
440 |
1.8 |
40 |
2.3 |
103 |
50 |
Φ76 x 145 |
A、B、C、D |
0.8 |
AG.H14 0K70-4406D76 |
|
470 |
1.7 |
55 |
2.5 |
110 |
40 |
Φ86x 130 |
A、B、C、D |
0.9 |
AG.H13 0K70-4706D86 |
|
560 |
1.4 |
40 |
3.0 |
132 |
60 |
Φ76 x 181 |
A、B、C、D |
1.0 |
AG.H18 0K70-5606D76 |
|
590 |
1.3 |
55 |
3.1 |
137 |
40 |
Φ86x 145 |
A、B、C、D |
1.0 |
AG.H14 0K70-5906D86 |
|
730 |
1.1 |
55 |
3.9 |
171 |
50 |
Φ86x 181 |
A、B、C、D |
1.2 |
AG.H18 0K70-7306D86 |
|
1030 |
1.0 |
55 |
5.1 |
252 |
70 |
Φ86x 225 |
A、B、C、D |
1.5 |
AG.H22 0K70-1037D86 |
|
Un 900VDC Us 1350v Ur200V U t-t 1350 VDC Ut-c 3000 VAC |
|||||||||
|
350 |
2.1 |
40 |
2.0 |
148 |
50 |
Φ76 x 130 |
A、B、C、D |
0.7 |
AG.H13 0K90-3506D76 |
|
420 |
1.8 |
40 |
2.3 |
178 |
50 |
Φ76 x 145 |
A、B、C、D |
0.8 |
AG.H14 0K90-4206D76 |
|
450 |
1.7 |
55 |
2.5 |
191 |
40 |
Φ86x 130 |
A、B、C、D |
0.9 |
AG.H13 0K90-4506D86 |
|
540 |
1.4 |
40 |
3.0 |
229 |
60 |
Φ76 x 181 |
A、B、C、D |
1.0 |
AG.H18 0K90-5406D76 |
|
560 |
1.3 |
55 |
3.1 |
238 |
40 |
Φ86x 145 |
A、B、C、D |
1.0 |
AG.H14 0K90-5606D86 |
|
700 |
1.1 |
55 |
3.9 |
297 |
50 |
Φ86x 181 |
A、B、C、D |
1.2 |
AG.H18 0K90-7006D86 |
|
1020 |
1.0 |
60 |
5.1 |
413 |
70 |
Φ86x 225 |
A、B、C、D |
1.5 |
AG.H22 0K90-1027D86 |
|
Un 1100VDC Us 1650v Ur250V U t-t 1800 VDC Ut-c 3000 VAC |
|||||||||
|
240 |
3.3 |
50 |
1.5 |
170 |
50 |
Φ76 x 130 |
A、B、C、D |
0.7 |
AG.H13 1K10-2406D76 |
|
300 |
2.6 |
50 |
1.9 |
216 |
60 |
Φ76 x 145 |
A、B、C、D |
0.8 |
AG.H14 1K10-3006D76 |
|
320 |
2.4 |
65 |
2.0 |
232 |
40 |
Φ86x 130 |
A、B、C、D |
0.9 |
AG.H13 1K10-3206D86 |
|
380 |
2.2 |
50 |
2.3 |
270 |
60 |
Φ76 x 181 |
A、B、C、D |
1.0 |
AG.H18 1K10-3806D76 |
|
400 |
2.0 |
65 |
4.2 |
242 |
50 |
Φ86x 145 |
A、B、C、D |
1.2 |
AG.H14 1K10-4006D86 |
|
500 |
1.5 |
70 |
6.0 |
303 |
60 |
Φ86x 181 |
A、B、C、D |
1.3 |
AG.H18 1K10-5006D86 |
|
600 |
1.6 |
60 |
4.2 |
363 |
70 |
Φ86x 225 |
A、B、C、D |
1.5 |
AG.H22 1K10-6006D86 |
|
Un 1300VDC Us 1950v Ur300V U t-t 1950 VDC Ut-c 3000 VAC |
|||||||||
|
160 |
2.1 |
40 |
1.8 |
138 |
50 |
Φ76 x 130 |
A、B、C、D |
0.7 |
AG.H13 1K30-1606D76 |
|
200 |
2.2 |
40 |
2.0 |
168 |
60 |
Φ76 x 145 |
A、B、C、D |
0.8 |
AG.H14 1K30-2006D76 |
|
220 |
2.0 |
50 |
2.2 |
185 |
40 |
Φ86x 130 |
A、B、C、D |
0.9 |
AG.H13 1K30-2206D86 |
|
250 |
2.1 |
40 |
2.4 |
208 |
60 |
Φ76 x 181 |
A、B、C、D |
1.0 |
AG.H18 1K30-2506D76 |
|
270 |
1.4 |
50 |
2.6 |
227 |
50 |
Φ86x 145 |
A、B、C、D |
1.0 |
AG.H14 1K30-2706D86 |
|
330 |
1.6 |
50 |
3.0 |
281 |
60 |
Φ86x 181 |
A、B、C、D |
1.2 |
AG.H18 1K30-3306D86 |
|
460 |
2.1 |
60 |
4.1 |
390 |
70 |
Φ86x 225 |
A、B、C、D |
1.5 |
AG.H22 1K30-4606D86 |
|
Un 1500VDC Us 2250v Ur300V U t-t 2250 VDC Ut-c 3000 VAC |
|||||||||
|
110 |
2.1 |
35 |
1.6 |
133 |
50 |
Φ76 x 130 |
A、B、C、D |
0.7 |
AG.H13 1K50-1106D76 |
|
140 |
2.2 |
35 |
2.0 |
159 |
60 |
Φ76 x 145 |
A、B、C、D |
0.8 |
AG.H14 1K50-1406D76 |
|
150 |
1.8 |
45 |
2.2 |
174 |
40 |
Φ86x 130 |
A、B、C、D |
0.9 |
AG.H13 1K50-1506D86 |
|
190 |
1.7 |
35 |
2.8 |
217 |
60 |
Φ76 x 181 |
A、B、C、D |
1.0 |
AG.H18 1K50-1906D76 |
|
250 |
1.3 |
45 |
3.5 |
278 |
50 |
Φ86x 181 |
A、B、C、D |
1.2 |
AG.H18 1K50-2506D86 |
|
345 |
1.9 |
60 |
5.0 |
389 |
70 |
Φ86x 225 |
A、B、C、D |
1.5 |
AG.H22 1K50-3456D86 |
|
Un 1800VDC Us 2700v Ur400V U t-t 2700 VDC Ut-c 3000 VAC |
|||||||||
|
120 |
1.6 |
50 |
1.8 |
198 |
50 |
Φ86 x 130 |
A、B、C、D |
0.9 |
AG.H13 1K80-1206D86 |
|
140 |
2.0 |
40 |
2.0 |
226 |
60 |
Φ76 x 181 |
A、B、C、D |
0.9 |
AG.H18 1K80-1406D76 |
|
185 |
1.4 |
50 |
2.5 |
299 |
60 |
Φ86 x 181 |
A、B、C、D |
1.2 |
AG.H18 1K80-1856D86 |
|
260 |
2.4 |
60 |
3.0 |
424 |
70 |
Φ86 x 225 |
A、B、C、D |
1.5 |
AG.H22 1K80-2606D86 |
|
Un 2200VDC Us 3200v Ur500V U t-t 3200 VDC Ut-c 4000 VAC |
|||||||||
|
75 |
1.4 |
50 |
2.2 |
222 |
50 |
Φ86 x 130 |
A、B、C、D |
0.9 |
AG.H13 2K20-7505D86 |
|
90 |
2.0 |
40 |
3.2 |
260 |
60 |
Φ76 x 181 |
A、B、C、D |
1.0 |
AG.H18 2K20-9005D76 |
|
120 |
1.2 |
50 |
3.5 |
346 |
60 |
Φ86 x 181 |
A、B、C、D |
1.2 |
AG.H18 2K20-1206D86 |
|
165 |
1.9 |
60 |
4.5 |
477 |
70 |
Φ86 x 225 |
A、B、C、D |
1.5 |
AG.H22 2K20-1656D86 |
|
Un 2600VDC Us 4000v Ur700V U t-t 4000 VDC Ut-c 4500 VAC |
|||||||||
|
50 |
1.4 |
50 |
1.6 |
181 |
50 |
Φ86 x 130 |
A、B、C、D |
0.9 |
AG.H13 2K60-5005D86 |
|
65 |
1.5 |
40 |
2.0 |
218 |
60 |
Φ76 x 181 |
A、B、C、D |
1.0 |
AG.H18 2K60-6505D76 |
|
80 |
1.2 |
50 |
2.5 |
283 |
60 |
Φ86 x 181 |
A、B、C、D |
1.2 |
AG.H18 2K60-8005D86 |
|
115 |
2.0 |
60 |
3.3 |
392 |
70 |
Φ86 x 225 |
A、B、C、D |
1.5 |
AG.H22 2K60-1156D86 |
注：表中以外的规格和尺寸，可以商谈。
Note: Other specifications and sizes out of the table are negotiable
- 所属城市：安徽 铜陵
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈健
- 电话：0562-2855865
- 传真：0562-2855972
- 手机：13305620004
- QQ ：

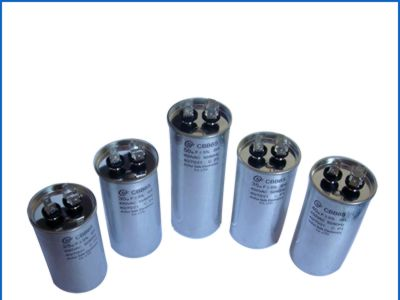

供应空调电容器35uf
