GMF-VIW 参数

设计并生产符合FDA NSF单点，多点，连续性以及多功能型液位开关/液位传感器且耐高温的塑胶及不锈钢浮球开关

志鼎拥有独立的研发团队，目前已经成功研制了不同材料（例如PP(聚丙烯), PBT(聚对苯二甲酸丁二醇酯), Nylon(尼龙), NBR(丁腈橡胶), Stainless steel(不锈钢), Copper(铜))的常开，常闭，以及转换型液位开关/浮球开关。依照材料的选择，工作温度可以达到- 40℃~ + 250℃。同时志鼎对不同客户需求，提供各种长度的，单点/多点/连续性的，水平或者垂直安装的，以及不同型号的螺牙，法兰等安装形式的液位开关/浮球开关。

设计并生产。可选择标准制式品或客制化产品，用以满足客户不同需求并帮助客户节约成本。多元材料的选择可以使液位开关/液位传感器在不同的液体及温度中，保持稳定的工作性能。另外，志鼎还能将温度感应器与液位开关/液位传感器设计组合，不仅节省了成本，还满足了安装要求。

公司证书
TS16949 /ISO9001-2008

产品证书
ISO14001、OHSAS18001、与IECQ QC080000等

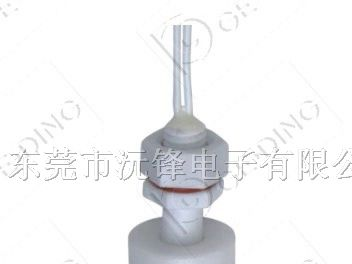

塑料和不锈钢连续性液位传感器特点:

• 本体材质：PP, SUS304 ,SUS316
• 浮球材质：不锈钢SUS304, SUS316, PP,橡胶Buna-N.
• PP塑料本体长度最长可达20”(508mm),注：300mm以上需用Ø10mm本体
• 不锈钢本体SUS304, SUS316,最长可达100”(2540mm)
• 可灵活应于于不同的液位环境
• 适合所有容器应用
• 动作距离可在5mm, 10mm, 15mm之间进行的连续感应
• 多种输出信号(4-20 mA, 1-5 DC,直流电组..等)

接头方式:法兰,各总螺牙,防水(爆)頭

总表型产品参数

10W, 100Vdc,0.5A,

10W, 200Vdc,0.5A

50W, 200Vdc,1.5A

50W, 250Vac, 1.0A

塑料和不锈钢连续性液位传感器应用：

• 限位水箱远距离感应。
• 一系列混合操作水箱的液位监控。
• 多个水箱远距离液位中心监控。
• 适用于随时需要了解准确液位的水箱。
• 志鼎提供标准的已成型的（略作修改的标准设计）完整的产品线和有竞争力的价格，以满足许多市场上应用的需要。此外，志鼎能为需要在材料，配置和系统接口上降低成本的OEM产品设计特定的PP或不锈钢多液位开关。

產品原理

在密闭的金属或塑胶管内，设计一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮环，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或指示。

產品常見問題

1.液体比重不同时，浮球的动作位置将会有所变动，一般SG比水小时，浮球浸在液体中部分将相对增多。2.浮球开关产品参考比重以水（SG=1）所以使用时在选用浮球时须考虑液位的比重SG，一定大于浮球规格所标示，　　否则，浮球开关无法浮动。3.粘度高不会干涸的液体，一般应选用外径较大的浮球。4.浮球开关是使用磁铁来感应磁簧开关，因此被测液位应无铁屑，否则会影响浮球队开关的动作。

產品安裝方式

◆安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。

◆若开关装置于容器池壁，可加装L型角钢支架。

◆若开关装置于搅拌区域，可安装防波管或防波挡板。

◆选择管的内径大于浮球直径的法兰连接管。

◆配线时建议使用多蕊电缆。

◆被控制线路负载必须与浮球开关接点容量相匹配。

◆被测液体的比重必须大于浮球比重。

◆浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。

請參閱下列安裝圖示：

安裝注意事項

浮球開關由已加工封裝好的干簧管組成，在使用上必須注意以下幾點：

A）           安裝時須注意安裝方式，避免產品受到扭曲;

B）            工具安裝時需要注意工具扭力避免過大的扭力導致產品損壞;

C）            避免安裝固定時產品衝擊，以及產品跌落

產品選擇指南

　请依照被测物之使用温度、压力、比重、耐酸碱等特性，选用上表所列各种规格的浮球。

1、温度：PVDF温度为120℃，PP为80℃，SUS304/316为180℃。

2、压力：塑胶类浮球耐压5kg/cm2，SUS浮球耐压30kg/cm2。

3、粘着：应选用球大、比重小的浮球才能克服液体表面张力。

4、化性：塑胶材质适用于酸碱场所，如有温度考虑时应选用PVDF。

5、油精：应使用金属材质。

6、比重：浮球比重SG必须小于被测液体，否则浮球浮不起来。

7、电压：220Vdc/24VDC电流：0.7

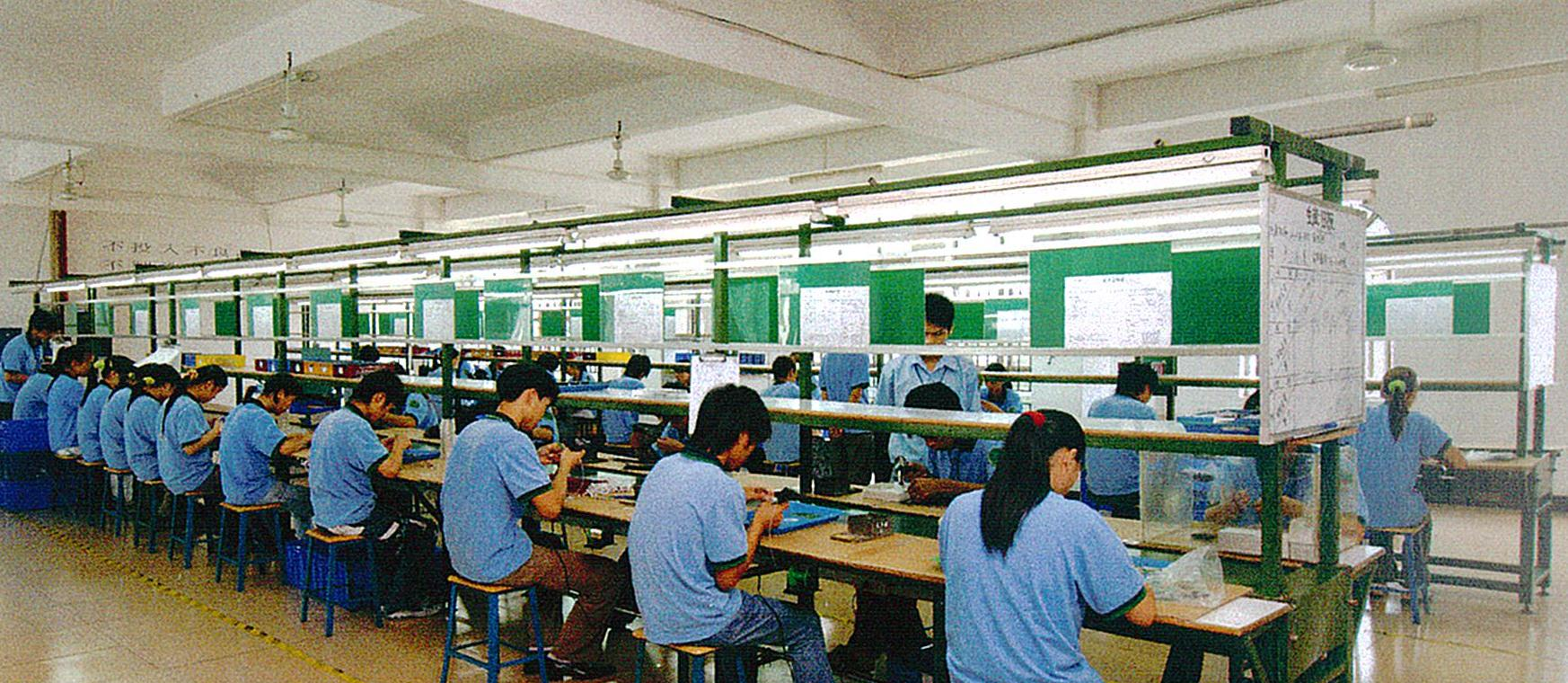

总公司志鼎公司自1982年起开始从事簧管的销售。并取得了俄罗斯MKA系列干簧管东南亚总代理。与COTO, Hamlin, OKI, HSI, Dolam and, Gunther各家簧管厂商都建立了良好的合作关系。并在2011年取得台湾大日科技所生产的角度开关、震动开关的代理权。志鼎丰富的经验可以协助您选择符合您需求的产品，不仅价格具竞争力，也可保证准时的交期。 沅锋目前有20多款型号的常开，常闭以及转换型开关长期备库。其中最小的磁簧开关/干簧管的玻璃管长度为4mm，开关电压是14000VDC，电流是5A，并提供磁簧开关/干簧管剪脚，弯脚，以及SMT加工。磁簧开关/干簧管被广泛应用于液位开关，位移开关，接近开关，门磁开关以及磁簧继电器等产品上。志鼎目前可提供的热门簧管还有Hamlin FLEX-14, MDCG-4, MRPR-3, MRPR-8; COTO RI-80, RI-70, RI-02, RI-01C,RI-44, RI -48, RI-90; Hermetic/HIS Sensing HSR-V15K, HSR-V10K, HSR834; OKI ORD324, ORD9215, ORD229 以及Gunther 6517, 3717, 1915 以及角度开关、震动开关,倾斜开关RBS07, RBS13, RBS20, VBS02 , VBS0306…等 东莞工厂设立于2002年，并在2006与2011年分别通过了ISO9001与TS16949质量体系认证,。工厂主要制造液位开关，浮球开关，液位传感器，接近开关，限位开关，SMD系列干簧管，水流开关，高压继电器，SIP继电器，温度开关等，并定制符合客户特殊需求的OEM产品。志鼎一直注重并将持续改善包括供应商选择，来料审查，半成品以及成品的生产，包装和运输一系列流程，保证销往世界各地的产品的全面品质。
