供应ZLDS210激光二维传感器 二维非接触式测量
| 价 格： | 1.00 | |
| 型号/规格： | ZLDS210 | |
| 品牌/商标： | 英国真尚有 |
激光二维传感器ZLDS210简介

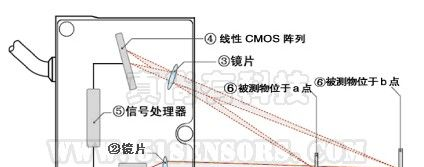

ZLDS210传感器是一款非接触式测量的激光二维传感器。它是通过在平面上的扫描激光从xº到50º的偏移角度来完成计算的。激光二维传感器根据漫反射聚焦成像原理它几乎可以测任何材料或液体的表面。它具有扫描仪结构坚固，测量度高等特点，适用于二维测量与轮廓测量。ZLDS210是大范围激光二维轮廓扫描传感器。
激光二维传感器还有一个配套的DLL库，它可以为窗口程序提供频率为2K或5KHz的数字信号。
激光二维传感器主要特点：
二维非接触式测量；
适应各种被测体表面，几乎可以测量所有材料或液体表面；
集成度高，ZLDS210测量系统集成了激光发生器，CCD-摄像机和数字信号处理器；
配套软件支持，有一个DLL和测试程序，这些都支持在PC机中进行操作；
模块程度高，4种不同量程的扫描仪可供选择，便于您的选型；
可以测量高温被测体和高亮度被测体；
可根据客户需求进行定制；
ZLDS210
-100-253
-250-379
-500-591
-700-928
测量中点mm
250
325
450
750
径向测量范围mm
200～300
200～450
200～700
400～1100
最小扫描角度°
±5
±5
±5
±5
近端扫描宽度mm
35
35
35
70
远端扫描宽度mm
52
78
121
191
扫描角度°
±25
±25
±25
±25
近端扫描宽度mm
186
186
186
372
远端扫描宽度mm
253
379
591
928
分辨率mm
0.03
0.05
0.1
0.2
重复性mm
±0.03
±0.05
±0.1
±0.2
线性度mm
±0.1
±0.2
±0.2
±0.4
2
K
扫描频率 剖面/min
600或300
标准角度分辨率°
<0.08 或<0.04
角度分辨率°
<0.4 或<0.2
激光波长nm
655
数据口输出
RS232或RS422
波特率
115.2kb/s
光斑直径大小mm
1
2
3
3
激光安全等级
IEC2
IEC2
IEC2
IEC2
6
K
扫描频率 剖面/min
1800或900或450
标准角度分辨率°
<0.08 或<0.04 或<0.02
角度分辨率°
<0.4 或<0.2 或<0.1
激光波长nm
655
数据口输出
RS422
波特率
230.4kb/s
光斑直径大小mm
1
2
3
3
激光安全等级
IEC2
IEC2
IEC2R
IEC3R
温漂FS/℃
±0.03%
供电
22～36VDC
功率W
12
工作温度℃
0～+45
存放温度℃
-20～+70
湿度
90%（无冷凝）
保护等级
IEC IP65
尺寸mm
310x190x64
重量g
4500
数据线长度m
2.5
外壳
铝和玻璃镜片
|
ZLDS210 |
-100-464 |
-300-1098 |
-900-2028 |
-1300-1688 |
|
|
测量中点mm |
505 |
1155 |
1950 |
1350 |
|
|
径向测量范围mm |
450～550 |
1000～1300 |
1500～2400 |
700～2000 |
|
|
最小扫描角度° |
±5 |
±5 |
±5 |
±5 |
|
|
近端扫描宽度mm |
79 |
175 |
262 |
123 |
|
|
远端扫描宽度mm |
95 |
226 |
418 |
348 |
|
|
扫描角度° |
±25 |
±25 |
±25 |
±25 |
|
|
近端扫描宽度mm |
419 |
932 |
1398 |
652 |
|
|
远端扫描宽度mm |
464 |
1098 |
2028 |
1688 |
|
|
分辨率mm |
0.05 |
0.2 |
0.6 |
0.8 |
|
|
重复性mm |
±0.05 |
±0.2 |
±0.6 |
±0.8 |
|
|
线性度mm |
±0.1 |
±0.5 |
±1.2 |
±1.6 |
|
|
2 K |
扫描频率 剖面/min |
600或300 |
|||
|
标准角度分辨率° |
<0.08 或<0.04 |
||||
|
角度分辨率° |
<0.4 或<0.2 |
||||
|
激光波长nm |
655 |
||||
|
数据口输出 |
RS232或RS422 |
||||
|
波特率 |
115.2kb/s |
||||
|
光斑直径大小mm |
1 |
1 |
2 |
3 |
|
|
激光安全等级 |
IEC2 |
IEC3R |
IEC3R |
IEC3R |
|
|
6 K |
扫描频率 剖面/m, in |
1800或900或450 |
|||
|
标准角度分辨率° |
<0.08 或<0.04 或<0.02 |
||||
|
角度分辨率° |
<0.4 或<0.2 或<0.1 |
||||
|
激光波长nm |
655 |
||||
|
数据口输出 |
RS422 |
||||
|
波特率 |
230.4kb/s |
||||
|
光斑直径大小mm |
1 |
1 |
2 |
3 |
|
|
激光安全等级 |
IEC3R |
IEC3B |
IEC3B |
IEC3B |
|
|
温漂FS/℃ |
±0.03% |
||||
|
供电 |
22～36VDC |
||||
|
功率W |
12 |
||||
|
工作温度℃ |
0～+45 |
||||
|
存放温度℃ |
-20～+70 |
||||
|
湿度 |
90%（无冷凝） |
||||
|
保护等级 |
IEC IP65 |
||||
|
尺寸mm |
310x190x64 |
||||
|
重量g |
4500 |
||||
|
数据线长度m |
2.5 |
||||
|
外壳 |
铝和玻璃镜片 |
||||
