电流传感器JCE200…2000-ATS

JCE200…1500-ATS系列利用高性能霍尔元件，对直流、交流或脉冲电流进行电隔离测量，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。

应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS,逆变电源,开关电源等各行业。

主要技术参数

额定测量电流I_PN：           200      400    500    600
750      800         1000   1200  1500  2000   A

测量范围I_P：                600      1200   1500    1800   2250    1800       2500    2500
2500   3500  A

额定测量输出V_M：           4V（输出可定制，JCE*-ATS/5V,
JCE*-ATS/8V）

电源电压(±5%)：             ±15V（±5%）

电流消耗I_C：                 ≤15mA

精度X：
 —准确度 X_G(@ V_PN,T_A=+25℃)：        ±1%

—非线性度ε_L(@ V_PN，T_A=+25℃)：     ±0.5%

—零点偏移V_O：                       ≤±20mV(@+25℃)

—温度偏移 V_OT：                     ≤±1mV/K

—响应时间 t_r (@90% of V_P max)：       ≤5us

—工作频率 f：                        DC-25KHz

耐压V_d：                    一次侧回路对二次侧回路之间耐压：     4.9kV/50Hz/1min

工作温度T_A：               -25ºC~+80ºC

















储存温度T_S：               -40ºC~+100ºC

输出阻抗R_OUT：             <100Ω

重量m：                   300g×(1±10%)

标准：                     EN50178

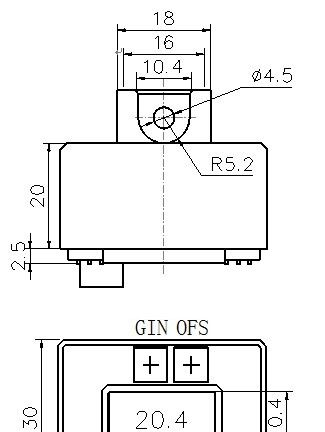

外形尺寸及接线图

原理图 Schematic

响应时间测试图t_r

结果分析：取输入波形（信源CH1）上升时间的90%与输出波形（信源CH2）上升时间的90%的时间差为响应时间，从上述图形可测得JCE200…2000-ATS系列响应时间为:2.6uS。
