价 格: | 面议 | |
型号/规格: | LG55 | |
品牌/商标: | 万杰鑫 | |
环保类别: | 无铅环保型 | |
产品主要用途: | | |
功率分类: | | |
精度类别: | | |
外形结构特征: | | |
引出线类型: | | |
包装形式: | |
光敏电阻器的应用
光敏电阻器广泛应用于各种自动控制电路(如自动照明灯控制电路、自动报警电路等)、家用电器(如电视机中的亮度自动调节,照相机中的自动曝光控制等)及各种测量仪器中。
光敏电阻器的主要参数
光敏电阻器的主要参数有亮电阻(RL)、暗电阻(RD)、工作电压(VM)、亮电流(IL)、暗电流(ID)、时间常数、温度系数灵敏度等。
1.亮电阻 亮电阻是指光敏电阻器受到光照射时的电阻值。
2.暗电阻 暗电阻是指光敏电阻器在无光照射(黑暗环境)时的电阻值。
3.工作电压 工作电压是指光敏电阻器在额定功率下所允许承受的电压。
4.亮电流 视电流是指在无光照射时,光敏电阻器在规定的外加电压受到光照时所通过的电流。
5.暗电流 暗电流是指在无光照射时,光敏电阻器在规定的外加电压下通过的电流。
6.时间常数 时间常数是指光敏电阻器从光照跃变开始到稳定亮电流的63%时所需的时间。
7.电阻温度系数 温度系数是指光敏电阻器在环境温度改变1℃时,其电阻值的相对变化。
8.灵敏度 灵敏度是指光敏电阻器在有光照射和无光照射时电阻值的相对变化。

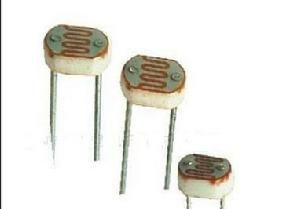

光敏电阻结构 通常,光敏电阻器都制成薄片结构,以便吸收更多的光能。当它受到光的照射时,半导体片(光敏层)内就激发出电子—空穴对,参与导电,使电路中电流增强。为了获得高的灵敏度,光敏电阻的电极常采用梳状图案,它是在一定的掩膜下向光电导薄膜上蒸镀金或铟等金属形成的。一般光敏电阻器结构如右图所示。 光敏电阻器通常由光敏层、玻璃基片(或树脂防潮膜)和电极等组成。光敏电阻器在电路中用字母“R”或“RL”、“RG”表示。性能及特点: 环氧树脂封装 可靠性好 体积小 灵敏度高 反应速度快 光谱特性好 光敏电阻测试条件与性能特性 1.亮电阻:在标准光源A(色温2854K)下,用10Lux照度测量的阻值。 2.暗电阻:指关闭光照后(oLux)第10秒的电阻值。 3.γ值是指10Lux照度和100Lux照度下的标准值。 4.功率损耗:环境温度为25度时的功率损耗。 5.外加电压:指在黑暗中连续施加给元件的电压。 本公司为广大客户、厂商提供一站式电子元器件配套供应,产品有:二、三极管,三端稳压、场效应管、压敏电阻(ESD防静电阻)、NTC热敏电阻、...
光敏电阻是一种特殊的电阻,简称光电阻,又名光导管。常用的制作材料为硫化镉,另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下,其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电,在外加电场的作用下作漂移运动,电子奔向电源的正极,空穴奔向电源的负极,从而使光敏电阻器的阻值迅速下降。 光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器;入射光强,电阻减小,入射光弱,电阻增大。光敏电阻器一般用于光的测量、光的控制和光电转换(将光的变化转换为电的变化)。常用的光敏电阻器硫化镉光敏电阻器,它是由半导体材料制成的。光敏电阻器的阻值随入射光线(可见光)的强弱变化而变化,在黑暗条件下,它的阻值(暗阻)可达1~10M欧,在强光条件(100LX)下,它阻值(亮阻)仅有几百至数千欧姆。光敏电阻器对光的敏感性(即光谱特性)与人眼对可见光(0.4~0.76)μm的响应很接近,只要人眼可感受的光,都会引起它的阻值变化。设计光控电路时,都用白炽灯泡(小电珠)光线或自然光线作控制光源,使设计大为简化。 光敏电阻器应用范围: 光敏电阻属半导体光敏器件,除具灵敏度高,...
