E+H压力传感器PMC131





压力变送器



PMC131-A11F1A1R



[A1] 电气连接 : 插接头 ISO4400 M16,
IP65 NEMA4X



[1] 过程连接: 螺纹 ISO228 G1/2,
304



[F] 传感器密封: FKM Viton



[1] 附加选项: 基本型



[A1R] 测量量程；传感器过载限位:
0...6bar/600kPa 表压; 40bar/4MPa





陶瓷测量元件压力传感器



可测量表压、绝压



高可靠性及抗过载能力



应用



可用于测量气体、蒸汽和液体的绝压和表压。



特点和优势



·陶瓷测量元件保证测量的安全性



·可靠性



·高度稳定性



·安装简易



测量系统



·带有4...20mA输出的CerabarT压力传感器



·供电电压11-30V，如采用E+H提供的电源组RN221,NX9120或NX9121



技术数据



一般说明



生产商：  E+H



仪表名称：CerabarTPMC131



应用



测量气体、蒸汽和液体的表压和绝压



操作与系统设计



测量原理：待测压力在传感器陶瓷膜片上产生一个小的变形，陶瓷传感器上的电极测量出由此产生的与压力成比例的电容的改变量。



模块化：  压力传感元件可以通过可选的DIN43650 A/ISO4400插头或电缆接头与变送器电源连接。



输入



测量变量：表压或绝压



测量范围：Max.40bar(见选型表)



输出



输出信号：4⋯20mA



负载：R(Ω)<=(U-11V)/0.02A



精度



参考条件：符合DINIEC770



上升时间：20ms(T 时间)



测量偏差(包括滞后与重复性)：0.5%FS



额定范围环境温度影响： -20⋯+85℃(-4...+185°F)之间零点信号变化，典型:1.5%；



-20⋯+85℃(-4...+185°F)之间量程范围变化，典型:0.8%；(0.4bar⋯40bar)，典型:1.0%(0.1bar)



长期稳定性：0.15%/年



操作条件



环境



环境温度范围：-20⋯+85℃(-4...+185°F)



储存温度范围：-50⋯+100℃（-58---212°F)



气候等级：4K4H，DIN  EN60721-3



防护等级：插头式：IP65；固定电缆式：IP68(1.8m/5.9ft
30min)



抗震性：4M5，符合DINEN60721-3



电磁兼容性：干扰辐射符合EN50081-1，抗干扰符合EN50082-2和10V/m ，符合NAMUR工业标准



介质



温度范围限制：max.100℃（212°F）



压力范围限制：取决于抗过载能力，见选型表"过载"部分



机械结构



过程连接：见选型表和尺寸图



电气连接：见选型表和电气连接



接液部分材质：



过程连接和壳体：1.4301



垫圈(内部)：FPM(氟橡胶)



过程隔膜：AlO(氧化铝—陶瓷)



电源



电源：11-30VDC



波动：5%



操作



零点偏移：在插头模块下面有一个可变电阻用来在±5%范围内调校零点。



压力变送器
PMC13选型表



压力变送器
PMC131



电气连接
:






















































A1	插接头   ISO4400 M16,   IP65 NEMA4X
B1	插接头   ISO4400 M16,   IP65 + ATEX II3GEEx nA   II T4
C1	插接头   ISO4400 M16,   NEMA4X + CSA GP
A2	插接头   ISO4400 NPT1/2, IP65 NEMA4X
C2	插接头   ISO4400 NPT1/2, NEMA4X + CSA GP
A5	插接头   M12, IP65 NEMA4
B5	插接头   M12, IP65 + ATEX II3G   EEx nA II T4
C5	插接头   M12, IP65 NEMA4 + CSA GP
A3	电缆  5m, IP68
B3	电缆  5m, IP68 + ATEX II3GEEx nA II T4
C3	电缆  5m, IP68 + CSA GP
A4	电缆  25m, IP68
99	特殊型,用户自定义



过程连接:


















1	螺纹   ISO228 G1/2,   304
5	螺纹   ISO228 G1/2 孔 11.4mm, 304
2	螺纹   ANSI MNPT1/2 FNPT1/4, 304
9	特殊型,用户自定义



传感器密封:


















F	FKM Viton
S	FKM Viton, 氧气服务
E	EPDM
Y	特殊型,用户自定义



附加选项:


















1	基本型
2	最终检测报告
S	GL 船用证书
9	特殊型,用户自定义



测量量程；传感器过载限位:























































D10	0...100mbar/10kPa 表压;   4bar/400kPa
D12	0...200mbar/20kPa 表压;   5bar/500kPa
D14	0...400mbar/40kPa 表压;   8bar/800kPa
A1G	0...1bar/100kPa 表压;   10bar/1MPa
A1H	0...1.6bar/160kPa 表压;   18bar/1.8MPa
A1K	0...2bar/200kPa 表压;   18bar/1.8MPa
A1Q	0...4bar/400kPa 表压;   25bar/2.5MPa
A1R	0...6bar/600kPa 表压;   40bar/4MPa
A1S	0...10bar/1MPa 表压;   40bar/4MPa
A1T	0...16bar/1.6MPa 表压;   40bar/4MPa
A1V	0...20bar/2MPa 表压;   40bar/4MPa
A1W	0...25bar/2.5MPa 表压;   60bar/6MPa
A1X	0...40bar/4MPa 表压;   60bar/6MPa



标记: (optional)











位号   (TAG), 见附加说明     Please confirm marking separately.

铭牌上打印   (52006328)

(Prices are shown in   TAX)



深圳市业海科技发展有限公司E+H、雷泰、福禄克|授牌代理 0755­­_26509606_8801  13113657712 徐丽萍   工作Q：1448660618

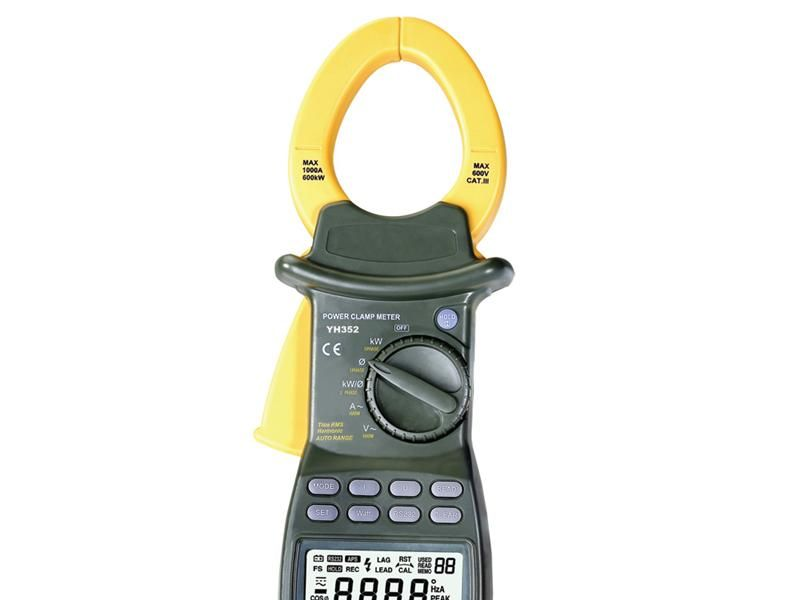

深圳市业海科技发展有限公司是中国仪器仪表精选企业500家之一、深圳市仪器仪表行业20强企业、深圳市仪器仪表行业协会的理事单位、民营科技企业。 公司拥有一支高素质、高水平的研发团队和卓有成效的管理团队，从事电工工具仪表、工业自动化仪表过程校验仪和轨道安装式的隔离变送器等产品研发、生产和销售，致力于向全球用户提供安全、耐用、精准的数字仪器仪表，十多年来的不懈努力与追求，产品赢得了国内外广大用户的赞誉与信赖。 公司自主知识产权的生产产品有：红外测温仪、数字钳形接地电阻仪、数字钳形功率表、高压绝缘数字兆欧表、电工万用表、仪表工万用表、高精度工业自动化仪表过程校准仪、环境检测仪等工业现场仪表的产品。 我们自行研制的YHS手持自动化仪表过程校验仪系列产品，是集数显示式直流电压、毫伏、电流信号源和数字式万用表功能于一体的高精度、高分辨率、性能独特的手持式综合数字校验仪表。采用大容量的锂电池，保证了仪表工程技术人员在现场的工作时间充裕；22mm字高的大液晶显示器和EL背光源，读数清晰，使用极为方便。 YHS 系列自动化仪表综合校验仪也是本公司自行研制的一种集数显示电压、直流、频率标准信号源，Pt100铂电阻和Cu50铜电阻温度模拟标准信号源、频率测量功能于一体的多用途校准仪器。 公司将一如既往为全球广大用户提供高性价比的产品和优质服务，并欢迎广大用户到公司的网站/www.chinayehai.com/上了解情况，到公司来参观指导。联系电话：0755-0755-26717566转8810，传真：0755-26502620。 深圳市南山科技工业园北区朗山2路5号金汇球大厦216单元 一级代理福禄克与雷泰红外测温仪，过程校验仪，业海红外测温仪，万用表，钳形表，回路校准仪，接地电阻测试仪，绝缘兆欧表，自动化仪表. 公司同时代理E+H公司的（流量计、压力变送器、物位仪表、温度仪表、分析仪表、电动执行机构） 工业现场仪表的产品，有大量的备货。
