供应BJHCS-SY-25A闭环系列双环霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | BJHCS-SY-6A,BJHCS-SY-10A,BJHCS-SY-15A,BJHCS-SY-20A,BJHCS-SY-25A,BJHCS-SY-50A | |
| 品牌/商标： | chinahall |
BJHCS-SY闭环系列双环霍尔电流传感器
BJHCS-SY系列霍尔电流传感器是应用霍尔效应原理开发的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流.是一款电压输出形式的传感器。
| 产品特性 | 应用 |
| 高精度 |
|
| 良好的线性 | |
| 小型的PCB安装方式 | |
| 低功耗及超强的抗干扰能力 | |
| 具有良好的过流能力 |
电气特性
| BJHCS-SY | 03A | 05A | 10A | 15A | 20A | 25A | 30A | 50A |
| 额定电流 IPN(A) | 03 | 05 | 10 | 15 | 20 | 25 | 30 | 50 |
| 测量范围 IP(A) | 09 | 15 | 30 | 45 | 60 | 75 | 90 | 120 |
| 输入管脚（mm） | ø 0.6 | ø 0.8 | ø 0.8 | ø 1.0 | ø 1.4 | ø 1.4 | ø 1.4 | 2×□1.6×1.5 |
| 线圈匝比 (T) | 6:1800 | 4:2000 | 3:3000 | 2:3000 | 1:2000 | 1:2500 | 1:3000 | 1:3125 |
| 取样电阻RM (Ω) | 400±0.1% | 400±0.1% | 400±0.1% | 400±0.1% | 400±0.1% | 400±0.1% | 400±0.1% | 250±0.1% |
| 额定输出电压VO (V) | ±4.0±0.5% | |||||||
| 工作电源VC(V) | ±15VDC ±5% | |||||||
| 绝缘电压(V | 50Hz, 1min, 5kV | |||||||
| 静态功耗电流Ic(mA | <15 | |||||||
动态特性
| 零点失调电流 Io @ IP=0,T=25°C | ±20 | mV |
| 零点电流温漂 @ -40°C--85°C | ≤±0.5 | mA |
| 线性度 εr | ≤0.1 | %FS |
| di/dt 跟随精度 | > 50 | A/µs |
| 响应时间 tr | ≤1 | µs |
一般特性
| 工作温度 | -40 ~ +85 | °C |
| 储存温度 | -40 ~ +125 | °C |
| 实际重量 | 12 | g |
其它
| 认证 | CE |
| 产品安全认证 | UL认证 |
| 环保体系 | REACH认证 |
| 质量体系 | ISO9000 |
| ISO14001 |
结构参数
dzsc/18/7469/18746943.jpg
主要公差
-
总 公 差 ：±0.2mm
-
功 能 管 脚 ：4个，尺寸为0.25*0.5mm
使用说明：
- 1.当待测电流从传感器穿过，即可在输出端测得电流大小；
- (注意：错误的接线可能导致传感器损坏)
- 2.可按用户需求定制不同额定输入电流和输出电流的传感器；
- 3.上述的规格为标定规格，我公司可以根据客户的要求定制产品。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

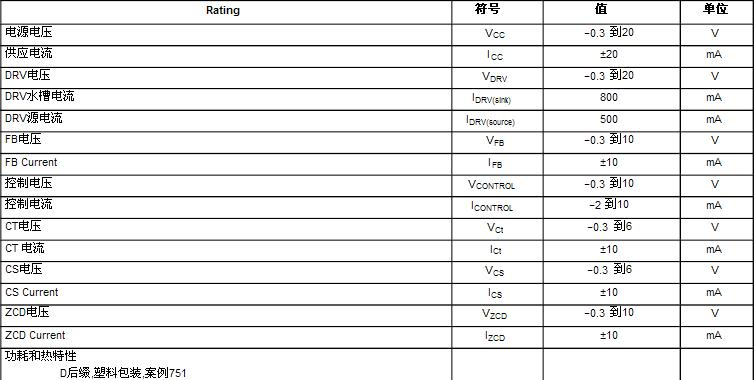

供应NCP1607BDR2G 1607B SOP-8功率因数(PFC)电源芯片 可开机打通用发票
