LG5527优质电阻特价，厂家直销LG5527光敏电阻品牌
| 价 格： | 面议 | |
| 型号/规格： | LG5527 | |
| 品牌/商标： | 万杰鑫 | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | | |
| 功率分类： | | |
| 精度类别： | | |
| 外形结构特征： | | |
| 引出线类型： | | |
| 包装形式： | |
一、LG5527光敏电阻外观描述:
基板:L5.1mm±0.2mm×W4.3mm±0.2mm×H2.4mm
引线长:L36mm±0.2mm /引线直径：φ0.5mm
封装类型：属环氧树脂封装/直插型（DIP)
常用型号：LG5506 / LG5516 / LG5527 / LG5528 / LG5537 / LG5547 / LG5548 / LG5558 / LG5569
二、光敏电阻：
光敏电阻器（photovaristor）又叫光感电阻，英文叫法也有叫（LDR）和（CDS），是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
通常，光敏电阻器都制成薄片结构，以便吸收更多的光能。当它受到光的照射时，半导体片（光敏层）内就激发出电子-空穴对，参与导电，使电路中电流增强。
三、原理应用：
用于制造光敏电阻的材料主要是金属的硫化物、硒化物和碲化物等半导体。
在黑暗环境里，它的电阻值很高，当受到光照时，只要光子能量大于半导体材料的禁带宽度，则价带中的电子吸收一个光子的能量后可跃迁到导带，并在价带中产生一个带正电荷的空穴，这种由光照产生的电子-空穴对增加了半导体材料中载流子的数目，使其电阻率变小，从而造成光敏电阻阻值下降。光照愈强，阻值愈低。入射光消失后，由光子激发产生的电子-空穴对将逐渐复合，光敏电阻的阻值也就逐渐恢复原值。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈生
- 电话：0755-23907172
- 传真：-
- 手机：15999573840
- QQ ：

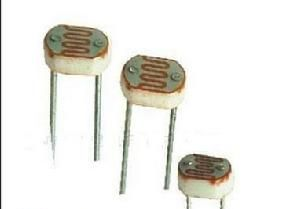

LG5506光敏电阻，厂家直销手机专用光敏电阻
