RGB灯珠
| 价 格： | 10.00 |
| 产品类型 | 发光二极管 | 品牌/商标 | TSC台湾半导体 |
| 型号/规格 | PYT-BDGS001YX | 结构 | 点接触型 |
| 材料 | 氮化镓(GaN) | 封装形式 | 贴片型 |
| 封装材料 | 透镜封装 | 功率特性 | 大功率 |
| 频率特性 | 高频 | 发光颜色 | 多色 |
| LED封装 | 无色透明封装(T) | 出光面特征 | 圆灯 |
| 发光强度角分布 | 散射型 | 正向直流电流IF | 350（A） |
产品概述：高功率RGB色LED
产品特性：
* 高效光源，节能、环保，绿色照明
* 高显色对颜色的显现更真实，更鲜艳，光源有多种色温可选，能满足不同场合对色温的要求
* 高节能比白炽灯节能90%，荧光灯节能60%
* 寿命长光源的使用寿命达5万小时，寿命是白炽灯的30倍，是荧光灯6倍
* 高安全性光源为固体光源，不易损坏，抗震，抗冲击性强，安全稳定
* 响应快LED启动响应快，可按要求快速切换
* 色彩丰富可做各种颜色，无需滤光罩二次滤光，色泽鲜艳
* 绿色环保使用的材料不含铅、汞等有害物质，对环境无污染
* 光源无热辐射，无紫外线，使生活工作环境更舒适温馨
* 安全可靠，产品已通过欧美权威（GS,CE,EMC,UL,FCC）认证
* LED光源已获得国家科学技术成果的鉴定
* 独特的防雷击，过电流，过电压，短路过载保护设计
* 产品具有较强的抗干扰能力，纹波≤50ｍＶ，通过EMC测试
* 隔离方案设计，确保对身体安全
应用领域：
广泛应用在户外广告牌、电子显示屏，交通信号灯、标志牌，汽车尾灯，LCD背光源等。
注：价格随客户要求的芯不同而定
产品参数：
Absolute Maximum Ratings at Ta=25°
极限参数值(Ta=25°C)
Parameter参数 | Symbol符号 | Absolute maximum Rating极限参值 | Unit单位 |
Forward Current正向电流 | IF | 350 | mA |
Recommend OperationCurrent推荐工作电流 | IF | ≤320 | mA |
Peak Forward Current*脉冲峰值电流 | IFP | 700 | mA |
Reverse Voltage反向电压 | VR |
| V |
Power Dissipation功耗 | PD | 1-3 | W |
Operation Temperature工作温度 | Topr | -20 ~ +60 | °C |
Storage Temperature贮藏温度 | Tstg | -40 ~ +100 | ℃ |
Lead Soldering Temperature焊接溫度 | Tsol | 260℃for 5sec Max | |
Electrostatic Discharge Classification (MIL-STD-883E)抗静电等级 | ESD | Class1 | |
Where pulse width <= 0.1msec, duty cycle <= 1/10
脉冲宽度小于等于0.1msec,占空比小于等于1/10
Typical Electrical & Optical Characteristics at Ta = 25°
主要光电特性（Ta = 25°C）
Items项目 | Symbol符号 | Condition条件 | Min.最小值 | Typ.经典形值 | Max.值 | Unit单位 |
Forward Voltage | VF | IF= 350mA | R:2.2 G/B:3.2 |
| R:2.4 G/B:3.4 | V |
Reverse Current | IR | VR= 5V |
|
| 50 | mA |
Luminous Flux | lumen | IF=350mA | 95 |
| 115 | lm |
Correlate Color Temp. | CCT | IF=350mA | 6300 |
| 7000 | K |
50% Power Angle | 2q½ | IF= 350mA |
| 140 |
| deg |
Color Rending Index | CRI | IF=350mA | 65 | 75 | 85 |
|
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 蔡远雄
- 电话：0755-29419080
- 传真：0755-29419080
- 手机：
- QQ ：

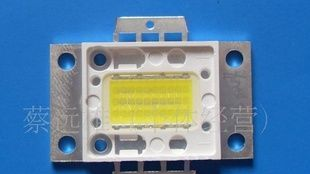

中功率LED面光源5W
