5050RGB贴片灯珠
| 价 格： | 面议 |
| 产品类型 | 发光二极管 | 品牌/商标 | JX |
| 型号/规格 | JX-5050RGB | 结构 | 点接触型 |
| 材料 | 磷化镓(GaP) | 封装形式 | 贴片型 |
| 封装材料 | 硅胶 | 功率特性 | 小功率 |
| 发光颜色 | 三色 | LED封装 | 无色透明(T) |
| 反向电压VR | 5（V） | 正向直流电流IF | 60M（A） |

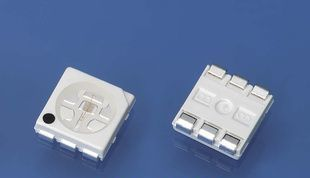

以上图片为单芯片5050图片，外观与三芯片5050LED相同
※Feature（产品特征）
◆Viewing angle:120 deg
发光角度：120℃
◆The materials of the LED dice is InGaN
芯片成分
◆5.0mm×5.0mm×1.50mm SMT-LED
外型尺寸
◆ Lens Appearance: water clean
胶体颜色：水清透明
◆ RoHS compliant lead-free soldering compatible
符合ROHS（危害物质禁用指令）要求。
※Absolute maximum ratings at Ta=25℃额定值
Parameter 参数 | Symbol 符号 | Value值 | Unit 单位 | ||
R | G | B | |||
Power dissipation功率耗损 | Pd | 65 | 105 | 105 | mW |
Forward current正向电流 | If | 30 | 30 | 30 | mA |
Reverse voltage反向电压 | Vr | 5 | V | ||
Operating temperature range工作温度范围 | Top | -40~+85 | ℃ | ||
Storage temperature range贮存温度范围 | Tstg | -40~+100 | ℃ | ||
Peak pulsing current脉冲电流 | Ifp | 100 | mA | ||
Electrostatic Discharge抗静电能力 | ESD | 2000(HBM) | V | ||
NOTE: IFP Conditions: Pulse Width≦10msec. and Duty cycle≦1/10.
IFP条件：脉冲持续时间≦10msec，占空因素≦1/10
※Electrical-optical characteristics at Ta=25℃电性光电特性
Parameter参数 | Test Condition测试条件 | Symbol 符号 | Value数值 | Unit单位 | |||
Min.最小 | Typ.典型 | Max. | |||||
Forward voltage正向电压 | If=60mA | Vf | R | 1.9 | -- | 2.3 | V |
G | 3.0 | -- | 3.5 | ||||
B | 3.0 | -- | 3.5 | ||||
Luminous intensity发光强度 | If=60mA | Iv | R | 600 | -- | 800 | mcd |
G | 1100 | -- | 1300 | ||||
B | 400 | -- | 600 | ||||
Dominant wavelength主波长 | If=60mA | WLD | R | 625 | -- | 630 | nm |
G | 520 | -- | 525 | ||||
B | 465 | -- | 470 | ||||
Viewing angle at 50% Iv半强角 | If=60mA | 2 θ 1/2 | -- | 120 | -- | Deg | |
Reverse current反向电流 | Vr=5V | Ir | -- | -- | 10 | mA | |
NOTE: 1. Tolerance of luminous intensity is±10%
发光强度公差为±10%
2. Tolerance of forward voltage is±0.05V
正向电压公差±0.05v
※Precautions for use使用规范
Reflow Profile回流焊规范
Pb-free Solder temperature Profile无铅产品回流焊温度条件曲线规范
Note:
1.材料焊接次数不超过2次。
2.焊接时请不要重压LED灯。
3.焊接后温度未回降到常温时请勿扭曲线路板。
Hand Soldering Profile手工焊接规范
手工焊接时，烙铁温度不高于300℃，每个焊脚焊接时间不超过3秒
Storage Profile贮存规范
1.请在未准备使用LED之前不要打开防静电袋子。
2.LED在未开封之前应保存在30℃以下，湿度在60%以下的环境中，最长保存期为1年。
3.打开包装待后，LED需保存在30℃/40%湿度以下的条件，且必须在7天内使用完。
4.如果LED超出了第3点要求，则LED必须经过烘烤才能使用，烘烤条件为：60±5℃，12个
小时
