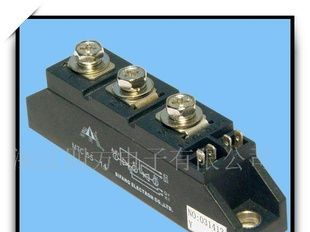

四方牌MTX系列可控硅、晶闸管模块（40年老厂，值得信赖）
| 价 格： | 面议 | |
| 品牌： | 四方 | |
| 型号： | MTX |
| 品牌/商标 | 四方 | 型号/规格 | MTX |
| 控制方式 | 单向 | 极数 | 三极 |
| 封装材料 | 树脂封装 | 封装外形 | 平底形 |
| 关断速度 | 普通 | 散热功能 | 带散热片 |
| 频率特性 | 中频 | 功率特性 | 中功率 |
| 额定正向平均电流 | 55（A） | 控制极触发电流 | 150（mA） |
| 稳定工作电流 | 90（A） | 反向重复峰值电压 | 1600（V） |
1 范围
本标准规定了大功率焊接式高压可控硅模块（含芯片）的外形尺寸、额定值、特性值、检验规则、试验方法、标志、包装、运输、贮存。本标准适用于按单个器件额定通态平均电流在500A至1000A的大功率焊接式高压可控硅模块（含芯片）。
2 规范性引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件，其版本适用于本标准。
GB/T 2900.32—1994 电工术语 电力半导体器件
GB/T4589.1-1989半导体器件 分立器件和集成电路总规范（idt IEC60747-10:1984）
GB 4728.5—1985 电气图用图形符号 半导体管和电子管（neq IEC 617-5:1983）
GB 4024—83 半导体器件反向阻断三极晶闸管的试验方法
GB/T 4937—1995 半导体器件机械和气候试验方法（idt IEC749:1984）
GB/T 4938—1995 半导体分立器件接收和可靠性（idt IEC147:1976）
JB/T 2423—1999 电力半导体器件型号编制方法
JB/T 4277—1996 电力半导体器件包装
JB/T 5846—1991 晶闸管特性曲线计算指南
JB/T 7626—1994 反向阻断三级晶闸管测试方法
JB/T 6306—92 电力半导体模块外形尺寸
JB/T 7625.2—94 晶闸管模块测试方法 臂对和反并联臂对
JB/T 7826.1—1995 MT、MF系列臂对晶闸管模块
3 产品型式
3.1 型号说明
大功率焊接式高压可控硅模块的型号按JB/T 7826.1—1995规定，如下：
M T C×××-××
××-表示断态和反向重复峰值电压级数（按表2）
×××-表示通态平均电流值（单位：A）
C-表示电路形式为串联
T-表示器件类别为晶闸管（可控硅）
M-表示模块
3.2 图形符号
电气图用可控硅模块芯片的图形符号符合GB 4728.5的规定，如图1所示。
3.3 外形尺寸
3.3.1 双孔单向装散热器式模块按JB/T 6306—92中3.3.2。
3.3.2 四孔单向装散热器式模块按JB/T 6306—92中3.3.3。
- 所属城市：浙江 丽水
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李永辉
- 电话：0578-3611234
- 传真：0578-3611234
- 手机：
- QQ ：

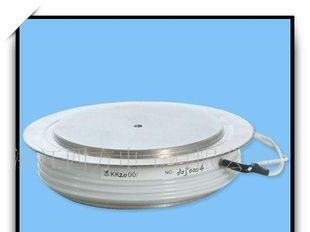

四方牌KK系列平板型快速晶闸管KK1800A/1800V
