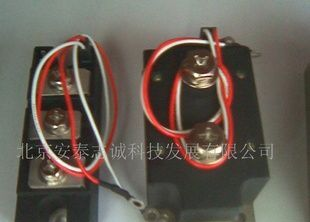

高压中功率交流固态继电器SGDH30053ZD3
| 价 格： | 1.00 |
| 应用范围 | 固态 | 品牌/商标 | 国产 |
| 型号/规格 | SGDH30053ZD3 | 产品系列 | 其他 |
| 触点形式 | 其他 | 额定电压 | AC440（V） |
| 电流性质 | 交流 | 外形 | 中型 |
| 功率负载 | 中功率 | 防护特征 | 密封式 |
| 直流电阻 | 0（Ω） | 吸合电流 | 0（A） |
| 释放电流 | 0（A） | 线圈功率 | 0（W） |
| 额定工作频率 | 0（Hz） |
**
SGDH系列200-350A/280-480VAC条形单相交流固态继电器
特点：
● 单刀单掷一常开式，条形结构，安装使用方便 ● 大功率，电流200-350A
● VRRM≥1200，可使用在480V交流电路里 ● 高dv/dt，更适合于感性负载
● 开关型式为过零导通型和随机导通型 ● LED输入显示
● 控制电压：直流4-16或交流3-32V ● 输入/输出绝缘2500V
● 双SCR反并联功率输出，“真空+氢气保护”芯片焊接技术，热性能好，寿命长
图4
选择指南(随机导通型将“Z”改为“R”即可)
工作电压 | 控制电压 | 200A | 250A | 300A | 350A |
交流280V “零控” | 4-16Vdc 3-32Vdc | SGDH20028ZD1 SGDH20028ZD3 | SGDH25028ZD1 SGDH25028ZD3 | SGDH30028ZD1 SGDH30028ZD3 | SGDH35028ZD1 SGDH35028ZD3 |
交流480V “零控” | 4-16Vdc 3-32Vdc | SGDH20048ZD1 SGDH20048ZD3 | SGDH25048ZD1 SGDH25048ZD3 | SGDH30048ZD1 SGDH30048ZD3 | SGDH35048ZD1 SGDH35048ZD3 |
参数表
输入参数 | 单位 | 参数值 | ||||
控制电压类型 | 直流 | D1 | D3 | |||
控制电压范围 | Vdc | 4-16 | 3-32 | |||
输入电流 | mAdc | 13/42 @=5V/12V | 13/16 @=5V/24V | |||
开通电压(Max.) | Vdc | 4 | 3 | |||
关断电压(Min.) | Vdc | 1 | 1 | |||
反向电压(Max.) | Vdc | 32 | 32 | |||
LED显示 |
| 有 | 有 | |||
输出参数 | 单位 | 参数值 | ||||
标称电流 | Arms | 200 | 250 | 300 | 350 | |
负载电流范围 | Arms | 0.05-200 | 0.05-250 | 0.05-300 | 0.05-350 | |
浪涌电流20mSec(Max.) | Arms | 2500 | 3400 | 4500 | 5000 | |
通态电压降(Max.) | Vrms | 1.8 | 1.8 | 1.8 | 1.8 | |
热阻(Rthjc) | ℃/W | 0.22 | 0.15 | 0.14 | 0.13 | |
负载电压范围(280V) | Vrms | 24-280 | ||||
可控硅阻断电压(280V) | Vpk | ≥800 | ||||
负载电压范围(480V) | Vrms | 44-480 | ||||
可控硅阻断电压(480V) | Vpk | ≥1200 | ||||
频率范围 | Hz | 47-63 | ||||
断态电压上升率dv/dt(Min) | V/μsec | 500 | ||||
断态漏电流(Max.) | mArms | ≤10 | ||||
开通时间(Max.)”零控” | Cycle | 1/2 | ||||
关断时间(Max.) | Cycle | 1/2 | ||||
开通时间 ”随机控” | mSec | 1 | ||||
耦合参数 | ||||||
绝缘(输入/输出) | Vrms | 2500 | ||||
绝缘(输入-输出/基板) | Vrms | 2500 | ||||
电容(Max.) | pf | 10 | ||||
外形尺寸 | mm | 图4：94*34*42.7 | ||||
重量 | g | 280 | ||||
环境温度范围: 工作和存储-30～+80度 | ||||||
外壳颜色：黑 | ||||||
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋晓龙
- 电话：010-62146748
- 传真：010-62146748
- 手机：
- QQ ：
晶闸管模块MTK300A/800V-1600V
信息内容：品牌/商标 国产 型号/规格 MTK300A/800V-1600V 控制方式 单向 极数 三极 封装材料 塑料封装 封装外形 模块 关断速度 普通 散热功能 不带散热片 功率特性 中功率 频率特性 中频 额定正向平均电流 300（A） 控制极触发电压 0（V） 控制极触发电流 0（mA） 正向重复峰值电压 0（V） 反向阻断峰值电压 0（V）

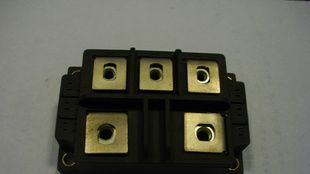

三相整流桥模块MDS160A/1600V
