FU-800F 风冷三极管3CX800A7
| 价 格： | 面议 |
| 品牌/商标 | 景光 | 型号/规格 | FU-800F |
| 应用范围 | 放大 | 功率特性 | 大功率 |
| 频率特性 | 中频 | 极性 | NPN型 |
| 结构 | 面接触型 | 材料 | 硅(Si) |
| 封装形式 | 直插型 | 封装材料 | 金属封装 |
| 截止频率fT | 150（MHz） | 集电极耗散功率PCM | 750（W） |
| 营销方式 | 代理 | 产品性质 | 新品 |
FU-800F 风冷三极管3CX800A7
该型电子管可与美国Eimac公司生产的3CX800A7型电子管互换使用。
一、特性参数
热丝电压 | 13.5±0.6V | 热丝电流 | 1.5A |
阴极对热丝电位 | ±150V | 放大系数 | 200 |
极间电容(栅极接地) | 输入 | 26pF | |
输出 | 6.1pF | ||
跨路 | 0.05pF | ||
工作频率 | 350MHz | 长度 | 62mm |
直径 | 63.6mm | 重量 | 326g |
安装方式 | 任意 |
|
|
冷却方式 | 强迫风冷 | 风量 | 1m3/min |
阳极外壳和封接处温度 | 250℃ |
|
|
二、极限运用数据（350Hz）
阴极最少预热时间 | 3min | 直流阳极电压 | 2250Vdc |
直流阳极电流 | 0.6Adc | 栅极电流 | 0.06A |
阳极耗散 | 800W | 栅极耗散 | 4W |
三、典型工作状态
阴极激励连续波单边带通信AB2类（150MHz）
阳极电压 | 2200Vdc | 阴极偏压 | —8.2Vdc |
零信号阳流 | 15mAdc | 连续波阳流 | 500mAdc |
双音阳极电流 | 313mAdc | 连续波栅极电流 | 36mAdc |
双音栅极电流 | 16mAdc | 峰值射频阴极电压 | 64V |
峰值激励功率 | 23W | 有用功率输出 | 750W |
峰值包络有用功率输出 | 750W | 阴极输入电阻 | 54Ω |
谐振负载电阻 | 2700Ω |
|
|
互调失真 | 3阶分量 | —36dB |
|
5阶分量 | —32dB |
| |
脉冲调制器或调解器 |
|
|
|
阳极电压 | 3500Vdc | 平均阳极耗散 | 800W |
峰值阳极电流(脉冲平均值) | 8A | 平均阳极电流 | 0.6A |
平均栅极电流 | 0.06A | 栅极耗散(平均值) | 4W |
有需要的客户请与我公司联系！
电话：0571-88009131，89901326 联系人：金经理
Q Q：11573290，1341408741
邮箱：jingqing131@hotmail.com
- 所属城市：浙江 杭州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 金剑琴
- 电话：0571-88009131
- 传真：0571-88009131
- 手机：
- QQ ：
电子管FU-3032F 风冷三极管3CX300
信息内容：品牌/商标 景光 型号/规格 FU-3032F 应用范围 放大 功率特性 大功率 频率特性 中频 极性 NPN型 结构 面接触型 材料 硅(Si) 封装形式 直插型 封装材料 金属封装 截止频率fT 110（MHz） 集电极耗散功率PCM 10500（W） 营销方式 代理 产品性质 新品 供应电子管FU-3032F 风冷三极管3CX300该型电子管可与美国Eimac公司生产的3CX3000F7型电子管互换使用。一、特性参数灯丝电压7.5V放大系数160灯丝电流FU-3031F51.5A 工作频率FU-3031F110MHz 极间电容(阴极接地)输入38.1pF 输出0.6pF 跨路24.0pF 极间电容(栅极接地)输入38.1pF 输出24.0pF 跨路0.6pF 零栅压阳...

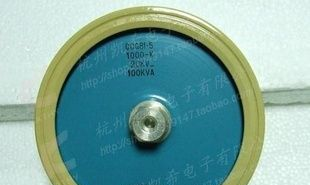

高频电容CCG81-5(DT140) 1000K/20KV
