三相可控硅触发板
| 价 格： | 660.00 |
| 品牌/商标 | 佳凯 | 型号/规格 | JK03B |
| 应用范围 | 电源 | 整流元件 | 全桥 |
| 功率特性 | 中功率 | 频率特性 | 低频 |
| 交流输入电压 | 200－450（V） | 直流输出电压 | 513（V） |
| 直流输出电流 | 25－2000（A） | 绝缘电压 | 2500（V） |
| 效率 | 98（%） |
可控硅触发控制器说明书 2010年版
JK03-B型三相晶闸管移相触发控制器
使用说明书
一． 产品简介：
JK03-B三相触发板采用了本公司独立研发的新型触发电路,该产品通用性强，体积小,接线简单，使用方便,可用于晶闸管三相全控交流调压,三相全控整流及有源逆变等场合。适用于阻性，感性负载及各种整流逆变装置等。
二． 产品特点
l 该控制板三相平衡度高，波形对称性好，直流成分小，线性化好，控制精度高，工作稳定。
l 移相触发，标准模拟信号接口，方便与控制仪表的连接，控制信号可以是0-10V电压信号，也可以是4-20mA标准电流信号,既可手动调节，又能自动控制。
l 该控制板工作电压范围宽。输入工作线电压可达额定电压的10%，有同步和相序自适应电路，免去传统可控硅电路认定同步和相序的麻烦，使用与调试极其方便。同步信号输入电压是380VAC。
l 触发功率大，可触发2000A单只可控硅，可触发平板型、螺栓型、集成型可控硅模块。
l 该控制板设计独特，外型美观，带有金属屏蔽罩，有非常好的抗干扰能力，采用进口绝缘漆喷洒表面，防潮、防湿、防尘、耐腐蚀。
三． 技术参数：
l 工作条件：
环境温度：-25—45º
相对湿度：≤85%
电源：三相380VAC±10% 50Hz
外型尺寸：126*102*29mm 固定孔尺寸：116*80mm（附后图）重量：250g（含屏蔽罩）
l 控制方式：DC 0-10V或4-20mA
l 触发输出：六路脉冲列触发，脉冲变压器输出；
触发电流峰值≥600mA 触发电压峰值≥6V触发脉冲移相范围：0--170º
l 控制板周围应干燥，通风，远离热源及强磁场干扰，无尘，无腐蚀性液体或气体。
四． 接线调试：
1． 参照本控制器使用说明书接线图正确接线。为防止干扰，给定控制线、主电路电源线分别接线，并尽可能短捷。如果不分开走线，则给定控制线使用绞合屏蔽线。
2． 通电前，请仔细检查接线，并用万用表检查电源线间与其它控制线间的绝缘，确保一切正确无误。将给定电位器调至零位。脱开负载接一阻性负载试验。建议用接成星形的220V/200W灯泡做试验性负载。
3． 调试步骤：以三相交流调压为例，首先接通本控制器（+12VDC）电源，+12V指示灯亮，用万用表测量+12V脚对GND脚的直流电压应为12V。从零位缓慢调节给定电位器，CON脚对GND脚的电压应在0∽10V的范围线性增大，同时六路脉冲指示灯会正常显示。此时测量主电路的电压应在0—380V之间连续可调。
—————————————————————————————————――――――
广州佳凯电子有限公司 地址：广州市越秀区寺右新马路83号美景大厦302
TEL：020-87378589 87371077 FAX：020-87363919
HTTP：//www.jiakaico.com E-mail:jiakaico@126.com
广州佳凯电子有限公司专门从事电控产品的生产销售、技术支持和服务。多年来我们秉承提供优质产品、优质技术、优质服务的“三优”精神，与广大客户建立了非常好的合作伙伴关系，在此感谢新老客户对我们的支持！
联系热线：02087378589 QQ:907174033
可控硅触发控制器说明书 2010年版
五．接线端子说明：
l 接线端子1（共6个分端子）
(1)A+：A相正相晶闸管控制端，接晶闸管门极（G）。
(2)A－：A相正相晶闸管控制端，接晶闸管阴极（K）。
(3)B+：B相正相晶闸管控制端，接晶闸管门极（G）。
(4)B－：B相正相晶闸管控制端，接晶闸管阴极（K）。
(5)C+：C相正相晶闸管控制端，接晶闸管门极（G）。
(6)C－：C相正相晶闸管控制端，接晶闸管阴极（K）。
l 接线端子2（共6个分端子）
(1)－A+： A相负相晶闸管控制端，接晶闸管门极（G）。
(2)－A－：A相负相晶闸管控制端，接晶闸管阴极（K）。
(3)－B+： B相负相晶闸管控制端，接晶闸管门极（G）。
(4)－B－：B相负相晶闸管控制端，接晶闸管阴极（K）。
(5)－C+： C相负相晶闸管控制端，接晶闸管门极（G）。
(6)－C－：C相负相晶闸管控制端，接晶闸管阴极（K）。
l 接线端子3（共3个分端子）
A,B,C三相同步信号输入端。同步信号端接1K电阻主要是限流作用，在输入端短路时避免把高电压引入本控制板，如条件所限也可以不接，建议各用户接上。
l 接线端子4（共5个分端子）
(1)+10V： 内部通过1K电阻与+12V相连，为控制电位器提供电源
(2)CON：控制信号输入端。输入信号为DC 0—10V
(3)CON1：控制信号输入端。输入信号为4――20mA
(4)GND： +12V地端。接控制电源的GND
(5)+12V：+12V输入端接控制电源的+12V，为该控制板提供+12V工作电源
l 发光二极管（共7只）
(1)发光二极管1－6：触发脉冲信号指示灯。
(2)发光二极管7：+12V电源指示灯。
六．注意事项及问题处理：
1．本控制器内部有相序判别电路，其会根据进线的相序自动调整触发顺序，用户只要按照附图的要求接线，严格遵守控制器与可控硅接线的对应关系即可。
2．在用白炽灯做负载进行调试时，如果输出不稳定，灯闪烁或达不到全压输出，这是因为其负载小，达不到可控硅的额定擎住电流值，解决方法是加大负载，例如多并几组灯泡或并接电炉。经验值：如果测试300A以下的可控硅交流调压时，负载功率不小于100W，300A以上的可控硅用于交流调压时，其负载功率不小于600W，300A以下的可控硅用于整流调压时其负载不小于300W，300A以上的可控硅用于整流调压时负载功率不小于1500W。
3．控制电源要求：+12±0.5V/1A,若采用变压器整流稳压电源，滤波电容必须大于1000uf/25V.
4．给定信号回零，输出不回零，逐渐加大给定后，输出又能连续调节。这是因为一般感性负载对高频脉冲列调制信号阻抗太大，产生虚电压，此电压是输出电压表上产生的假象。
5．如果晶闸管装置需要作绝缘测试时，请您从装置上取下控制器，否则可能造成控制器性的损坏．
—————————————————————————————————―――――――
广州佳凯电子有限公司 地址：广州市越秀区寺右新马路83号美景大厦302
TEL：020-87378589 87371077 FAX：020-87363919
HTTP：//www.jiakaico.com E-mail:jiakaico@126.com
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 史小宏
- 电话：020-87378589
- 传真：020-87378589
- 手机：
- QQ ：

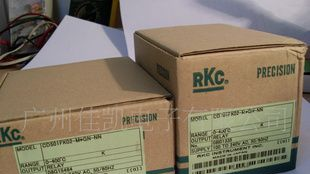

长期特价供应CD901仪表
