2SC2246 108-046F超声波设备专用三极管 【TO-3】
| 价 格： | 1.00 | |
| 品牌/商标： | 进口 | |
| 型号/规格： | 2sc2246 | |
| 极性： | NPN型 | |
| 封装形式： | 功率型 |
| 品牌/商标 | 进口 | 型号/规格 | 2sc2246 |
| 应用范围 | 高反压 | 材料 | 硅(Si) |
| 极性 | NPN型 | 击穿电压VCBO | 1000（V） |
| 集电极允许电流ICM | 30（A） | 集电极耗散功率PCM | 300（W） |
| 截止频率fT | 15（MHz） | 结构 | 面接触型 |
| 封装形式 | 功率型 | 封装材料 | 金属封装 |
2SC2246
大功率开关三极管 TO-3
【器件种类】硅功率高压开关晶体管、大功率开关三极管
【工业型号】2SC2246
【公司型号】2SC2246
【主要参数】30A，300W，hFE≥10，Vcbo：1000V，Vceo：1000V；Tj-工作温度：200℃
【极性管脚】三极管的极性：N-P-N；三极管的管脚排列：B-E-C
【封装形状】TO-3 金封管（铁帽子）

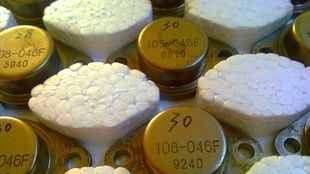

【包装规格】泡沫板盒装，每板50只，每盒、每箱500只
【封装说明】底板分普通型与加厚型，其它参数可按客户要求定制
【产品应用】超声波熔接机、超声波清洗设备之功率放大电路
【参数】产品规格原始参数PDF文件、单击此行
【产品主特性】
◆Power Transistors
◆Silicon NPN Transistors
◆Features
◆With TO-3 package
◆High voltage high speed power
◆Switching applications
◆For power amplifications
◆Absolute Maximum Ratings Tc=25
【参数与特征】
Electrical Characteristics Tc=25
VCEO Collector-Emitter Sustaining Voltage（Ic=100mA，Ib=0）：1000 V
ICEO Collector Cutoff Current
IEBO Emitter Cutoff Current（Veb=5V，Ic=0）：1.0 mA
ICBO Collector Cutoff Current（Vcb=450V，Ie=0）：1.0 mA
VEBO base-emitter breakdown voltage
VCE(sat-1) Collector-emitter saturation voltages（Ic=6A，Ib=1.2A）：1.2 V
VCE(sat-2) Collector-emitter saturation voltages
VCE(sat-3) Collector-emitter saturation voltages
hFE-1 Forward current transfer ratio（Ic=6A，Vce=5V）：10
