集成电路/IC/PT2272-L4/M4/M6
| 价 格： | 1.30 |
| 品牌/商标 | PT | 型号/规格 | PT2272-L4/M4/M6 |
| 封装 | DIP | 批号 | 10+ |
| 制作工艺 | 半导体集成 | 导电类型 | 单极型 |
| 工作温度 | -40~125（℃） | 类型 | 单片机 |
PT2262/2272编解码集成电路原理介绍
编码解码芯片PT2262/PT2272芯片原理简介
PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。 编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262特点
1、CMOS工艺制造，低功耗
2、外部元器件少
3、RC振荡电阻
4、工作电压范围宽：2.6-15v
5、数据最多可达6位
6、地址码最多可达531441种
应用范围
1、车辆防盗系统
2、家庭防盗系统
3、遥 控 玩 具
4、其他电器遥控
dzsc/18/7293/18729329.jpg
dzsc/18/7293/18729329.jpg
dzsc/18/7293/18729329.jpg
深圳市伟隆达电子是一家以代理经销世界各知名品牌集成电路为核心，集产品销售、方案开发及推广于一体。同时以自己良好的信用，可靠的质量，有竞争力的价格以及快捷的发货，在行业内赢得了很好的声誉。
★★优势产品★★
1，稳压管78系列/79系列，TIP系列,78L系列,KA系列,LM系列!
2，数字电路(TTL)74HC,74LS,74HCT,74LVC,74AHCT系列
3，模拟电路(CMOS)：4000，4500系列/MOLEX连接器
4，IR/仙童/ST/场效应管,MOS管：IRF、FDS、SI、AO系列
5，单片机及储存器系列：PIC，AT,义隆,合泰,松翰等系列
6,电源IC，OB系列，LM系列,仙童系列KA5L0380R等
7，单双向可控硅，BT系列，BTA系列，MCR系列，，2P4M，
8,光电藕合器,TLP系列,PC系列,MOC系列,PS系列,4N/6N系列
9,功放IC.TDA系列,TEA系列,及功率对管TOS/KEC/ON/三肯等!
10,冷光片驱动IC其朋CDT系列W22B/W29D等等
★★信誉,无可替代的财富!供应IC集成电路全新原装㊣品★★
www.xuwei126.net.cn 接受支付宝交易!
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 徐伟
- 电话：86 0755 28195839/36926867
- 传真：86 0755 61658553/22142164
- 手机：13424179477
- QQ ：
1A锂电充电管理IC CN3066B
信息内容：品牌/商标 CN(如韵） 型号/规格 CN3066B 批号 10+ 封装 DFN10 营销方式 现货 产品性质 热销 制作工艺 半导体集成 集成程度 中规模 工作温度 -40~125（℃） 类型 稳压IC

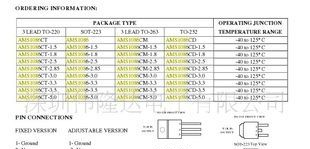

原装AMS1086CD-ADJ稳压IC
