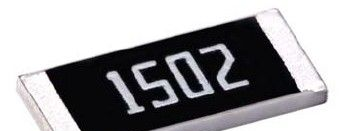

供应Viking高精密芯片分流电阻器
| 价 格： | 0.10 | |
| 型号/规格： | LRS系列 | |
| 品牌/商标： | VIKING(光颉) | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | 精密电子仪器仪表 | |
| 功率分类： | 大功率（＞5W） | |
| 精度类别： | 高精度型（≤1%） | |
| 外形结构特征： | 片状型 | |
| 引出线类型： | 无引出线 | |
| 包装形式： | 卷带编带包装 |
芯片分流电阻器(LRS系列): 分流电阻是一种使用非常低的一个电流表电阻高精密电阻测量电路中的电流通过。它是与某一电路并联导体的电阻。在总电流不变的情况下，在某一电路上并联一个分路将能起到分流作用，部分电流由分路通过，使通过该部分电路的电流变小。 分流的尺寸可供选择的范围从到下一个放大器和电流数百数千，但价格可能会非常昂贵。
产品特性：
由77A决定的LRS1050 3W在0.5mΩ
由100A决定的LRS1575 5W在0.5mΩ
值焊接的温度由350°C/30秒决定。 或者250°C /10分钟
重的铜连接器。
长期稳定性和低电感
登上使用回流焊接或焊接在铜
产品参数：
• 规格尺寸： 1050、1575；
• 阻值范围：0.5mohm-4mohm（0.5毫欧到4毫欧）；
• 精度：±1%、±2%、±5%；
• 功率：3W、5W；
• 温漂系数 (TCR)：50ppm、100ppm/℃；
• 使用温度范围：-55°c -- +155°c。
（注：Viking能够按客户的要求制造需求的尺寸和阻值）
主要应用：
杂种电源的当前传感器
变频器
高电流汽车
标准电子规格
分流电阻的特性
· 1、结构优良
2、稳定性能高
3、阻值精度准确
4、小体积方便安装
5、耐高温, 低噪音
6、安全性能良好
7、焊接性能良好
分流电阻的使用
· 并联电阻电路可用于精密电子仪器绕过周围的当前的具体数额。其中最为绕过，或利用这些分流电路，常见的是在电子电路中使用的精密仪表设备。如果没有使用分流电阻器，可能会损坏仪表由一个微妙的运动，但过度的电流.按照程序使用欧姆法 ，正确的分流可以计算出一个受保护的仪表电路。基地的欧姆定律是V =红外，其中V是等于电压，I是等同于当前和R是电阻。
欧姆定律V =红外铅笔在纸上计算器
一、利用欧姆定律衍生找到合适的分流电阻在哪里（卢比=平均速度/中）。（RS）是相等的并联电阻。（VM）是等于通过分流和米运动电压，结果从公式（或vm =进出口X室）。 （IM）是相等的电流通过电表及（室）等于仪器的性能。（是）是虽然分流电流。
二、寻找（是）首先，如果你有一个已知的通过基本电子电路的电阻分流，一米和电源的地方，可提供50毫安（mA）的电流等于米勒放大器组成。仪表偏转，并读取10毫安。其结果是（是=它进出口），其中（它）等于目前的总和（我）等于抄表。通过分流然后将电流50毫安（资讯科技）（我）减为10mA这等于为40 mA。
三、 求电路中的电压，如果米有一个8欧姆内阻。利用欧姆定律，虚拟机=进出口X室，然后穿过米电压基地将成为一个10毫安或0.01（IM）的次8欧姆。 （室）将等于0.08伏特（虚拟机）。
四、以当前在第2步，通过40 mA或0.04a分流的电路0.08伏特的电压找到正确的分流电阻器的电阻运行阻力联合发现。
五、使用步骤1中的公式，欧姆定律衍生物，在数字插头解决了RS =平均速度方程式/的。 然后等于0.08卢比（虚拟机）/ 0.04（是）= 2欧姆。
分流电阻的计算
· 电路中分流电阻计算的方法如下：
发光二极管的压降为1.8V至2.4V（一般取2V计算）并不是1.5V以下为安全工作电压，工作电流为十几到几十毫安（一般取20MA计算），用电源电压减去发光二极管压降，再除以工作电流，就是限流电阻大小。假如用一个6V电源带一个发光管，则是（6V-2V）/20MA=200Ω
分流电阻的参数
· 1、 选用高精密合金材料并经过特殊工艺处理，使其阻值低、精度高、温度系数低、稳定性好，具有无电感、高过载能力。
2、 常见阻值：1mΩ， 2mΩ，5mΩ，7mΩ，10mΩ，12mΩ，15mΩ，20mΩ，50mΩ。制作精度：+-0.5%，+-1%，+-2%，+-5%
3、 适用范围：可广泛应用于通讯系统、电子整机、自动化控制的电源回路作为限流、均流或取样检测；可依据客户要求进行具体尺寸或形状制作。
4、 符合ROHS规范和LEAD-FREE无铅标准。
5、 生产周期：5-10天。
