您所在的位置:仪器仪表网> 电子元器件>测量投影仪,数字式投影仪

测量投影仪,数字式投影仪

价 格: 面议
品牌/商标:JT
型号/规格:JT-3020

类型 测量投影仪 品牌/商标 JT
型号/规格 JT-3020 投影方式 正投
分辨率 0.001mm 功率 240(w)
投影画画尺寸 300(cm) 重量 170(kg)



 技术说明:

产品特点:

1、仪器光学系统品质优良,物镜成像清晰,放大倍率准确,在透射光照明下,轮廓测量误差小于0.08%
2
、工作台测量范围大,测量精度高,数显分辨率达
0.001mm,测量示值误差可达(3+L/75)um,L为被测长度(单位mm)
3
、投影屏旋转机构上装有角位移光栅传感器,显示分辨率达1'0.001"可作任意角度的快速测量;

4.仪器配有R232接口,与计算机连接后,采用专门测量软件可对座标测量数据进行自动处理,既可输出测试报告,也可输出测绘图形,功能强,效率高;

5.仪器透射、反射照明均采用高亮度卤素灯泡,并配有高效冷却风扇,投影屏照度大。





产品用途:



本投影仪能高效率地检测各种形状复杂工件的轮廓和表面形状。例如:样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。数显投影仪广泛地应用于机械制造业、仪器仪表和钟表行业等有关厂矿的计量室和车间。



技术类别

相关参数

 型号:

JT-3020

投影屏尺寸mm

Φ300

投影屏旋转范围:

0°-360°

投影旋转角度显示:

1’(0.01°)

放大倍数:

10×

20×(选)

50×(选)

100×(选)

物方线视场mm

Φ30

Φ15

Φ6

Φ3

物方工作距离mm

77.7

44.3

24.5

25.3

金属台尺寸mm

350×170

 玻璃台面尺寸:

246×120

X,Y,Z行程mm

200×100×100(调焦行程100)

XY座标数显解析度:

0.001

透射照明:

24V 150W卤钨灯

反射照明:

24V 150W卤钨灯

X,Y坐标准确度:

(3+L/50)μm

数据处理系统

多功能数据处理系统,全中文显示可做多点采样,座标旋转,点,线,距离,角度检测

外形尺寸(××mm)

780×810×1120mm







深圳市中天时代科技有限公司
公司信息未核实
  • 所属城市:广东 深圳
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 蔡红
  • 电话:0755-28585196
  • 传真:0755-28585196
  • 手机:
  • QQ :
公司相关产品

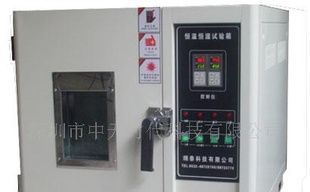

高温高湿试验箱,高低温试验箱

信息内容:

品牌/商标 ZT 型号/规格 HS-100 材质 不锈钢 温度范围 常温+10℃~150(℃) 湿度范围 80~98%(RH) 工作室尺寸 400X500X500(mm) 电源 220V · 50Hz/380V · 50Hz 适用范围 电子,电工,材料 特点: (1) 试验箱内胆材料为镜面不锈钢,外壳采用SUS304 #不锈钢板或 A3 钢板表面静电喷涂制作。(2) 箱门密封条采用耐高低温的硅橡胶,密封性能好。(3) 采用浅槽加湿方式。(4) 设有观察窗,照明灯,便于观察箱内样品情况。(5) 主控仪表:日本进口温湿度控制仪 试验箱主要技术参数 型号HS-100HS-250HS-500HS-010工作室尺寸 :mm400X500X500500X600X810700X800X9001000X1000X1000技术指标温度范围 常温+10℃~150℃湿度范围 80~98%RH温湿度均匀度 ≤ 2 ,± 2.5%RH 湿度偏差:+ 2%RH温度波动度 ± 0.5 ℃升温速率 2 ~ 3 ℃ /min配置保温材料 玻...

详细内容>>

便携里氏硬度计

信息内容:

产品类型 里氏硬度计 型号/规格 XCHL-11A 测量范围 HL:200-900 试验力 0.5(N) 允许高度 不限(mm) 重量 1(kg) XCHL-11A、XCHL-11B型多功能里氏硬度计是一种新型的手持式、多功能动态硬度测试仪器,它采用了的微处理器技术设计而成。具有测试精度高、性能稳定可靠、体积小、操作容易、携带方便、测量范围宽等特点,适用于金属材料的快速硬度测试,特别适宜对大型零部件及不可拆卸部件的现场硬度测试。它能把测得的里氏硬度值根据不同材料、不同方向自动转换成布氏、洛氏、肖氏等硬度值并打印记录。是适应模具、机械、机床、五金、热处理、锻造、特种钢等行业使用理想的硬度测试仪器。产品主要参数:一、标准配置测量范围 冲击装置D、DC HL:200-900代号材料  HRC HRB   HB HV   HSD1.STEEL钢和铸钢 16.6-68.5  59.9-99.5  80-647  80-940 32.5-99.52.CWT合金工具钢  20.4-67.1 80-8983...

详细内容>>
