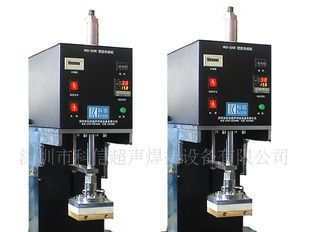

HKD-2020SC

全电脑自动追频超声波塑料焊接机

一．机器的组成

我公司生产的HKD-2020SC型全电脑自动追频超声波塑焊机由程序控制与保护电路、超声波发生器、超声波换能器振辐系统、气动系统和机架等五大部分组成。

二、机器的主要技术参数：

①、外型尺寸：长698mm×宽408mm×高1100mm

②、主机净重：75Kg

③、输出功率：0~2200W

④、工作频率：20KHz

⑤、气缸行程：100mm

⑥、工作气压：0.15~0.7MPa

⑦、工作电源：AC220V  50Hz

三、电气控制功能及操作方法:

1．控制部份主要功能简介

①采用CPU电脑监控各程序，速度快，适应力特强，内置各种保护系统。

a.电压保护系统（供电电压的范围180V~260V）；在自动平恒电压期间不影响本机输出功率及工作频率；

b.超负荷保护系统；

c.过流保护；

d.供电频率不稳自动补偿；

②真正全自动调频（AFC）适应各种大小焊模和不同的设计模具。

③内置全自动恒振幅系统，对不同的气压变化及电压波动自动补偿。

④采用FET场效管做功率放大，反应快，比传统硅功率管反应速度快100倍多，故保护功能较优；

⑤输出功率可调（相当于振幅可调）；

⑥采用电脑编程分8级“软起动”模式触发超声波，除了令塑件熔接时效果更理想以外，更令换能器调幅器及焊模寿命延长；

2．供电箱的操作方法

注意：本机需安全接地，否则可能有感应电压

①开启电源，供电箱自动分3次完成“扫频工作”

②每次更换模具需要按下“RESET”键一次，供电箱将自动分3次完成扫频工作。

③若出现“超负荷”情况时电箱内置系统将自动中止超声并于稍后，自动重置供操作使用。

精致型程控板 功能介绍：

本程控板简称按键式程控板，以24伏直流电操作。[显示屏]为LCD型，目前以英文陈述事项，采用数码模式运作，除了精准度高，更防止外界干扰，保持操作稳定。

主结构包括：

1、采用液晶显示屏作对话及显示相关信息。

2、采用10级LED灯显示供电箱的负荷状况。

3、内置记忆系统，牢记最近一次的设定参数，即使突然停电也不会失去数据。

4、各组数据在设定后即时自动记忆，快捷简易。

5、采用电脑微晶片作各级数据控制。

主功能包括

1、具备双手启动功能，紧急截止功能，动态触发功能。

2、具备3段时间（延时，焊接及定型），各组时间由9.99秒~0.01秒。即精度为0.01秒。（注：在采用微少时间量-0.2秒以下，超声机的气动系统须能配合）

3、可在范围内预设[自动调频范围]，以增加精度及缩短[自动调频]的时间。

4、工作时频率显示。

5、输出振幅可调及数字显示，重置键。

6、超负荷显示及蜂鸣。

7、产量计

8、试音波键
