神视检测传感器 EX-F1 现货
| 价 格： | 面议 | |
| 型号/规格： | EX-F1 | |
| 品牌/商标： | SUNX（神视） |
神视 检测传感器 EX-F1
需要的朋友 欢迎来电咨询
神视特价现货 专用传感器 管道安装式液面检测传感器 EX-F1系列
dzsc/18/7159/18715998.jpg
EX-F1放大器内置型传感器无需安装一个单独放大器，可以节省空间。
低价格
EX-F1节约成本。
易于安装和调节 |
工作状态指示灯便于检查 |
|
使用扎带系于管道上， 安装方便容易，即使安装脱扣杆后， 传感器位置也可以随意变动，无需剪断扎带。 |
可以从任何角度，随时检查工作情况。 |
工作模式开关
通过开关可选择入光时ON或遮光时ON，即使管道里没有液体，但由于它能使输出处于ON或OFF状态，所以它对安装过程中的检测十分有用。
用途
|
检测容器内液位 |
|
订购指南
| 种类 | 形状 | 检测物体 | 适用管径 | 型号 | |
|
放大器内置 管道安装式 |
液体(注1) |
外径φ 6～φ 13mm PFA(氟化树脂)或与其相似 的透明管，壁厚1mm (注2) |
EX-F1 | ||
|
5m电缆 长度型 |
EX-F1-C5 | ||||
注：
1) 浑浊或高粘度的液体不能被稳定检测。
2) 不适用于其他规格的管道。
规格
| 种 类 | 放大器内置·管道安装式 | ||
| 型号 | EX-F1 | ||
| 检测物体 | 液体(注1) | ||
| 适用管径 | 外径φ 6～φ 13mm透明管 [PFA(氟化树脂)或与其相似的透明管，壁厚1mm](注2) | ||
| 电源电压 | 12～24V DC±10% 脉动P-P10%以下 | ||
| 消耗电流 | 30mA以下 | ||
| 输出 |
|
||
| 输出工作 | 在入光时ON(无液体时ON)或遮光时ON(有液体时ON)之间转换 | ||
| 短路保护 | 装备 | ||
| 反应时间 | 2ms以下 | ||
| 工作状态指示灯 | 红色LED(输出ON时亮起) | ||
|
环 境 性 能 |
周围温度(注3) | －10～＋55°C(注意不可结露，结冰)，存储：－20～＋70°C | |
| 周围湿度 | 35～85%RH，存储：35～85%RH | ||
| 周围照明度 | 白炽光：受光面照明度3,000x以下 | ||
| 耐电压 | AC1,000V 1分钟，所有电源连接端子与外壳之间 | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 | ||
| 耐振动 | 频率：10～150Hz，双振幅：0.75mm，X,Y和Z各方向2小时 | ||
| 耐冲击 | 加速度：100m/s2(约10G)，X，Y和Z各方向5次 | ||
| 投光二极体 | 红色LED(调制式) | ||
| 材质 | 外壳：聚碳酸酯，扎带：尼龙，防滑管：硅 | ||
| 电缆 | 0.1mm23芯橡皮电缆，长1m | ||
| 电缆延长 | 0.3mm2以上的电缆全长可延长至50m | ||
| 重量 | 约15g | ||
| 附件 | 扎带：2个，防滑管：2个 | ||
注：
1) 浑浊或高粘度的液体不能被稳定检测。
2) 不适用于其他规格的管道。
3) 必须在额定周围温度范围内检测。
I/O电路图和线路图
EX-F7□/EX-F6□ NPN输出型
I/O电路图 |
线路图 |
使用指南
该产品为物体检测传感器，不具有保护生命、财产的功能，为防止事故、确保安全，请谨慎使用。
安装
· 用扎带和防滑管将传感器安装在管道上。如下图所示，安装前请确认脱扣杆复位。(位置如图所示)
将两个扎带系紧，如图所示将多余部分除去。
· 如使用其他扎带，下图所示尺寸A应在2.5mm以下。
位置调节
· 如用扎带安装在管道上后，传感器位置可以很容易地调节。
调节
|
① 打开脱扣杆(沿箭头方向)。 |
② 将可动中央托架朝前按下，使扎带松开，调整位置。 |
③ 将脱扣杆固定在初始位置。 |
注： 杆装置只能用于调节位置，而不能紧固扎带。如果在杆打开的情况下紧固扎带，然后再锁上杆，可能会损坏传感器。
选择输出工作
|
· 根据用途可通过工作模式开关选择入光时ON(无液体时ON)或遮光时ON(有液体时ON)。 |
· 如下表所示，根据工作模式开关设定的变化，工作状态指示灯和输出工作也相应变化。 |
| 模式 |
检测状态 |
工作状态指示灯 | 输出工作 |
|
入光时ON (无液体时ON) |
有液体 | ● | OFF |
| 无液体 | ○ | ON | |
|
遮光时ON (有液体时ON) |
有液体 | ○ | ON |
| 无液体 | ● | OFF | |
| ○ ：亮起 ● ：熄灭 | |||
其他
· 电源接通后的短时间(50ms)内，请勿使用。
· 请勿将此传感器与不透明管一起使用。
· 浑浊或高粘度液体不能稳定检测。
· 请将传感器固定在管道上，否则操作可能出错。
· 请注意管道检测表面或管道内壁不能有结露，管道内壁也不得附着气泡，否则会影响操作。
· 如有水滴穿过检测点滴下或附着在管壁上的气泡正好在检测点上，操作会出错。请确认液体内无气泡上升并且管壁内外表面都无凝露或水滴。
· EX-F1不防水，不耐化学品。应避免安装在会与水或化学品直接接触的地方。
尺寸(单位：mm)
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 丁小姐/谢先生
- 电话：0755-23956626
- 传真：0755-23959410
- 手机：13537604926/13590238639
- QQ ：
全新原装三菱可编程控制器，FX1N-40MR-001，FX1N-40MR
信息内容：三菱PLC -FX1N系列是功能很强大的微PLC，可扩展到多达128 I/O点，并且能增加特殊功能模块或扩展板。通信和数据链接功能选项使得FX1N在体积、通信和特殊功能模块等重要的应用方面非常完美。 定位和脉冲输出功能 一个PLC单元能同时输出2点100KHz脉冲，PLC配备有7条特殊的定位指令，包括零返回、位置读出、或相对驱动以及特殊脉冲输出控制。 功能特性 1、内置式24V直流电源，24V、400mA直流电源可用于外围设备，如传感器或其它元件。 2、时钟功能和小时表功能在所有的FX1N PLC中都有实时时钟标准。时间设置和比较指令易于操作。小时表功能对过程跟踪和机器维护提供了有价值的信息。 3、持续扫描功能，为应用所需求的持续扫描时间定义操作周期。 4、输入滤波器调节功能，可以用输入滤波器平整输入信号（在基本单元中x000到x017）。 5、元件注解记录功能，元件注解可以记录在程序寄存器中。 6、在线程序编辑，在线改变程序不会损失工作时间或停止生产运转。 7、RUN/STOP开关，面板上运行/停止开关易于操作。 8、远程维护，远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数...

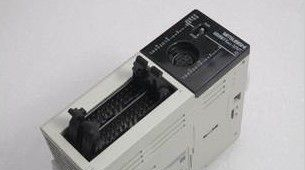

特价原装三菱PLC可编程控制器 FX3UC-32MT/D *热卖中*
